PDLC（聚合物分散液晶）薄膜驱动器

PDLC 薄膜驱动器是一款12V 直流供电的控制模块，用于驱动 PDLC 薄膜（电控调光膜，通电透明、断电雾化），具备手动 / 外部信号 / PLC 控制等多模式，适用于智能窗、隐私隔断等场景。

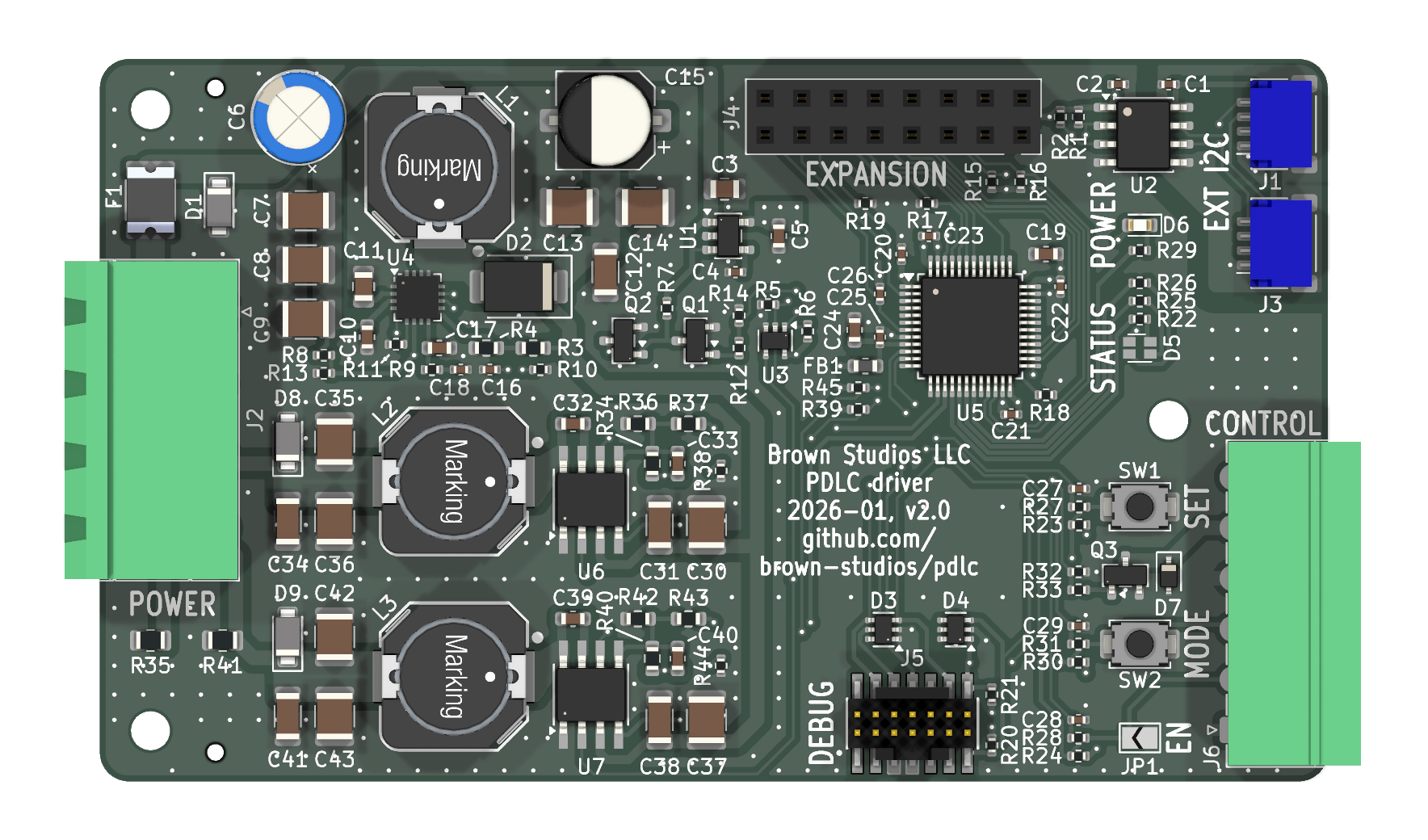

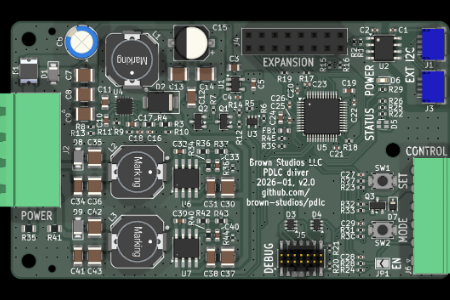

PDLC（聚合物分散液晶）薄膜驱动器封面

oshw_hqzl2026-03-02 11:28:17MIT License

128

Star

1

PCBA

设计文件

pdlc-main.zip3.40MB

EDA查看器

复制嵌入代码

详细介绍

一、核心产品定位

PDLC 薄膜驱动器是一款12V 直流供电的控制模块，用于驱动 PDLC 薄膜（电控调光膜，通电透明、断电雾化），具备手动 / 外部信号 / PLC 控制等多模式，适用于智能窗、隐私隔断等场景。

二、关键技术规格（Electrical Information）

表格

项目	参数
供电电压	12V DC（纹波≤200mV）
输出规格	12V DC，最大电流 2A（单路）
工作温度	-40℃ ~ 60℃
待机功耗	≤0.5W
控制接口	按钮、外部电平信号、PLC 通信（可选）

三、核心功能与状态指示

1. 核心特性

支持手动按钮、外部模拟信号、PLC 控制三种操作模式；
具备过流 / 过压 / 反接保护，防误触的双重确认逻辑；
可配置渐变调光（0.5s/1s/2s/3s 四档）、负载常亮 / 常灭等自定义行为。

2. 状态指示灯（颜色 + 闪烁码）

指示灯通过颜色和闪烁次数反馈工作状态，核心含义：

表格

颜色	状态	含义
绿色	常亮	正常工作，PDLC 薄膜通电（透明）
绿色	闪烁	待机模式，薄膜断电（雾化）
黄色	常亮	配置模式中
红色	闪烁 1 次	过流保护触发
红色	闪烁 2 次	过压保护触发
红色	闪烁 5 次	驱动器内部故障

四、核心操作指南

1. 配置模式（Setup）

通过长按按钮 10 秒进入，短按切换配置项（如调光渐变时间、负载默认状态），长按确认；配置项涵盖按钮行为、渐变模式、负载默认状态三大类。

2. 接线定义（关键端子）

驱动器端子台的核心引脚功能，是安装的核心依据：

表格

端子编号	名称	功能
POWER 1	GND	电源负极
POWER 2	P_OUT_A	12V 电源输出（接 PDLC 薄膜 A 端）
POWER 3	P_OUT_B	12V 电源输出（接 PDLC 薄膜 B 端）
CONTROL 1	PLC_IN	PLC 信号输入
CONTROL 2	CTRL_IN1	外部控制信号 1（高电平有效）
CONTROL 3	CTRL_IN2	外部控制信号 2（高电平有效）
CONTROL 4	GND	控制信号地
CONTROL 5	L_OUT	辅助负载输出（如指示灯）

五、安装与连接要点

供电连接：必须接12V DC 稳压电源，建议串联 2A 保险丝，正负极严禁反接；
PDLC 薄膜连接：P_OUT_A/P_OUT_B 接薄膜两端，支持双绞屏蔽线以抗干扰；
外部控制：可接干接点（开关）或电平信号，也可接入 PLC 模块实现远程控制；
安全规范：接线前断电，高压 / 大电流部分需做绝缘处理。

六、固件开发（How to build the firmware）

文档还包含固件编译与烧录指引，核心步骤：

基于 STM32 平台（推测）配置开发环境；
编译固件源码生成.bin文件；
通过 ST-Link 烧录至驱动器主控芯片；
烧录后复位，驱动器进入默认配置状态。

七、故障排查（Troubleshooting）

核心问题及解决方向：

薄膜不亮：检查供电是否正常、端子是否松动、保护机制是否触发（看红色闪烁码）；
控制无效：确认配置模式是否锁定、外部信号电平是否匹配、PLC 通信参数是否一致；
指示灯异常：根据红色闪烁次数定位保护类型，排查负载短路 / 过压问题。

八、License

MIT license

九、项目地址

https://github.com/brown-studios/pdlc
