Famicom（红白机）单卡带式扩展音频接口

这是一个开源硬件（OSHW）项目，旨在为任天堂 Famicom（红白机）提供单卡带式扩展音频接口，是 S.C.A.R.F. 扩展音频接口项目 的子项目。

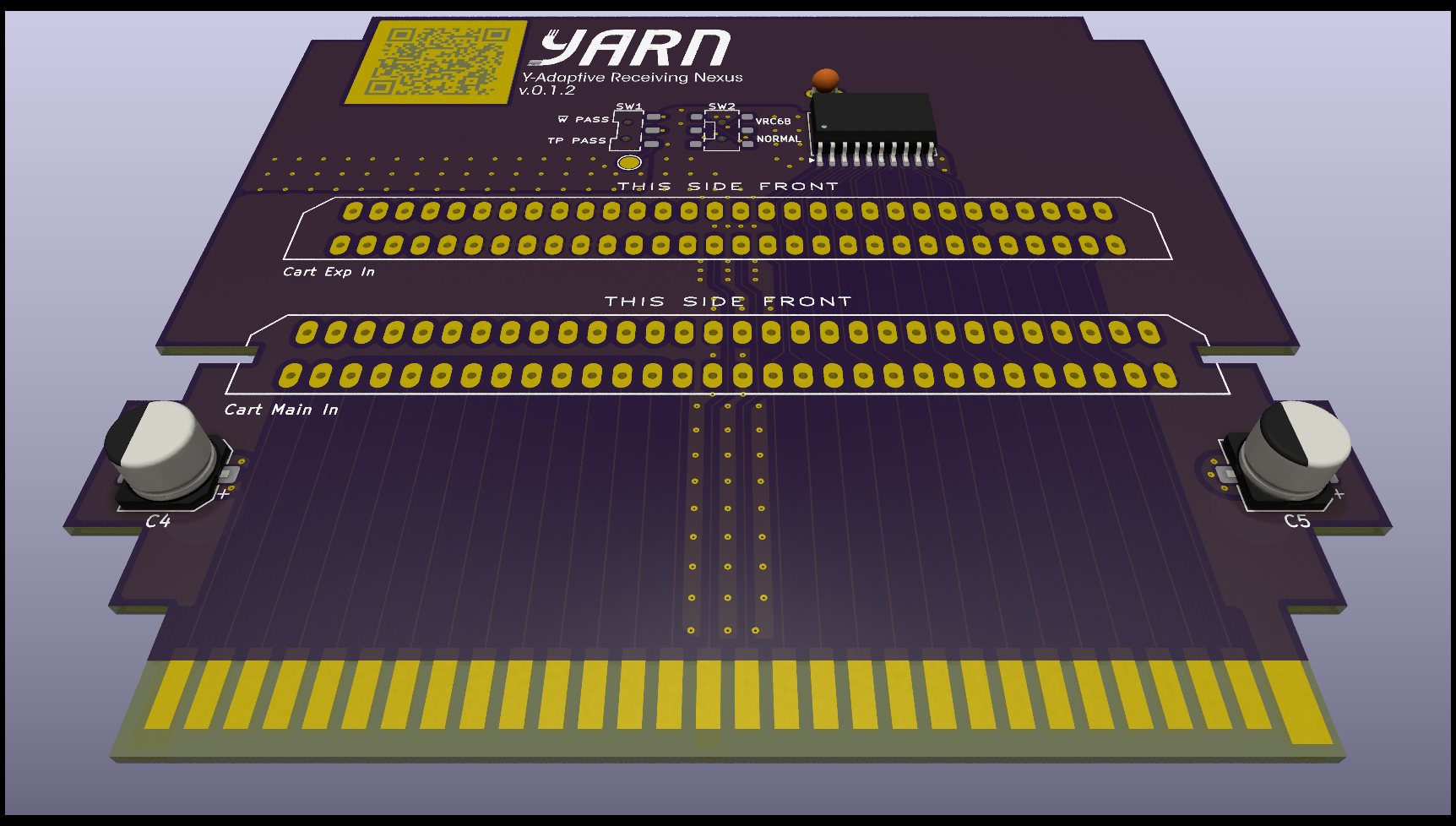

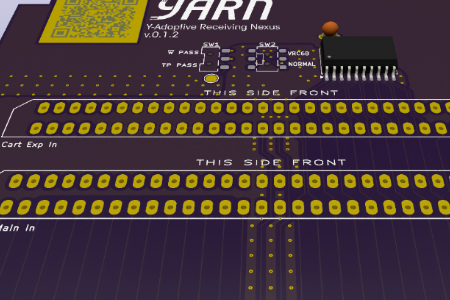

Famicom（红白机）单卡带式扩展音频接口封面
oshw_hqzl2026-03-02 11:27:40TAPR Open Hardware License
70
Star

PCBA

设计文件

KiCad图标Y.A.R.N.-Expansion-Audio-Interfacer-master.zip1.19MB

EDA查看器

复制嵌入代码

详细介绍

Y.A.R.N. Expansion Audio Interfacer 项目解析

核心功能与设计理念

  • 目标：允许主卡带通过选定的音频寄存器控制扩展音频卡带的声音芯片，主卡带包含所有 NSF 或程序所需数据，而音频仅由扩展音频卡带处理。

  • 关键特性：扩展音频卡带为 只写（write-only） 设计，主机通过写入寄存器来控制音频生成，而非读取卡带数据。

  • 兼容性：支持 VRC68 等扩展音频芯片，可通过 SW2 切换适配；SW1 为原型开发专用，不应拨动。

PCB 规格

  • 层数：2 层 PCB

  • 厚度：1.2mm

  • 表面处理：推荐 ENIG-RoHS，镀金手指可选

  • 边缘：斜切倒角（beveled edge, chamfer cut）

  • 阻焊层：可自定义颜色

项目信息

  • 授权协议：PCB 和原理图采用 TAPR 开源硬件协议；S.C.A.R.F. 地址解码器 ROM 源码采用 MIT 协议

  • 维护者：Persune（GitHub: Gumball2415）

  • 最新版本：Revision 0.1.2（2024 年 3 月 6 日发布）

  • 支持渠道：可通过 Ko-fi 或 Patreon 赞助项目

注意事项

  • EverDrive 等闪存卡带 UI 若连接到 Y.A.R.N. 可能产生不希望的副作用，需谨慎使用。

  • 项目特别致谢 NESDEV 社区，其信息和 Wiki 对本项目至关重要。

License

The TAPR Open Hardware License Version 1.0

项目地址

https://github.com/Gumball2415/Y.A.R.N.-Expansion-Audio-Interfacer
