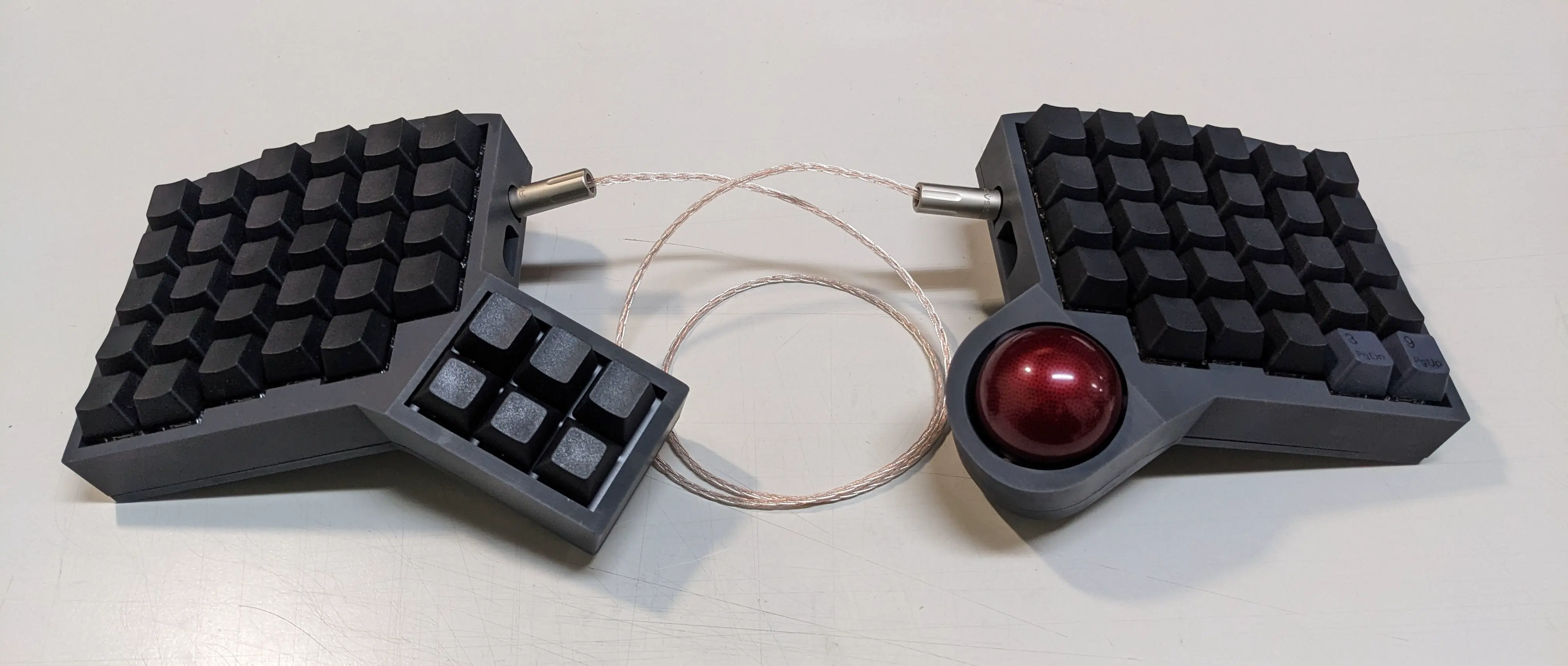

这款键盘的核心目标是让用户（尤其是频繁敲击键盘的软件工程师，甚至是 Vim 用户）在操作电脑时，右手无需在键盘与鼠标之间频繁切换。

对于长时间使用电脑的人来说，哪怕只是这区区几厘米的往返移动，都会导致工作效率下降，更严重的是会增加手部的生理负担。尽管 ErgoSNM 可能难以 100% 完全取代传统鼠标，但它足以胜任日常的各种光标操作。

硬件规格

• 按键布局：全机共 64 键。

  • 左半部分（含拇指区）：29 + 6 键。

  • 右半部分（含轨迹球）：29 键。

• 轨迹球系统：用于控制鼠标光标移动及滚轮滚动，采用 PixArt PMW3360DM-T2QU 高性能光学传感器。

• 接口与兼容性：

  • 主接口为 USB Type-C。

  • 支持 Cherry MX 标准轴体热插拔。

  • 采用 Column-staggered（纵向交错）布局。

• 固件与配置：支持 Vial 开源固件，可随时自定义改键（Keymap）及其他键盘配置。

• 核心硬件：

  • 控制器：Raspberry Pi RP2040 (ARM Cortex-M0+)，搭配 16MB 外部闪存（Flash）。

  • 电路保护：配备 SRV05-4 USB ESD（静电放电）保护元件及自恢复保险丝（防短路与过流保护）。

  • 交互元件：板载 RP2040 的 RESET 与 BOOT 物理按钮，以及一颗可自定义 LED 指示灯。

    （小编注：这里）

• 扩展与调试：

  • 分体连接线：左右手连接支持 3.5mm TRRS/TRS 或 USB Type-C 线缆。

  • 调试支持：左手端设有 SWD 与 USB D+/- 调试测试焊盘。

  • 供电设计：内置 500mA 3.3V LDO 稳压器。

• 生产制造：适配 PCBA 服务，绝大部分元器件无需手动焊接。

硬件规格

• 按键布局：全机共 64 键。

  • 左半部分（含拇指区）：29 + 6 键。

  • 右半部分（含轨迹球）：29 键。

• 轨迹球系统：用于控制鼠标光标移动及滚轮滚动，采用 PixArt PMW3360DM-T2QU 高性能光学传感器。

• 接口与兼容性：

  • 主接口为 USB Type-C。

  • 支持 Cherry MX 标准轴体热插拔。

  • 采用 Column-staggered（纵向交错）布局。



• 固件与配置：支持 Vial 开源固件，可随时自定义改键（Keymap）及其他键盘配置。

• 核心硬件：（小编注：RP2040是2.x版本主控，3.x 版本已改用Nordic nRF52840，并增加无线连接模式）

  • 控制器：Raspberry Pi RP2040 (ARM Cortex-M0+)，搭配 16MB 外部闪存（Flash）。

  • 电路保护：配备 SRV05-4 USB ESD（静电放电）保护元件及自恢复保险丝（防短路与过流保护）。

  • 交互元件：板载 RP2040 的 RESET 与 BOOT 物理按钮，以及一颗可自定义 LED 指示灯。

• 扩展与调试：

  • 分体连接线：左右手连接支持 3.5mm TRRS/TRS 或 USB Type-C 线缆。

  • 调试支持：左手端设有 SWD 与 USB D+/- 调试测试焊盘。

  • 供电设计：内置 500mA 3.3V LDO 稳压器。

• 生产制造：适配 PCBA 服务，绝大部分元器件无需手动焊接。

布局与功能设计

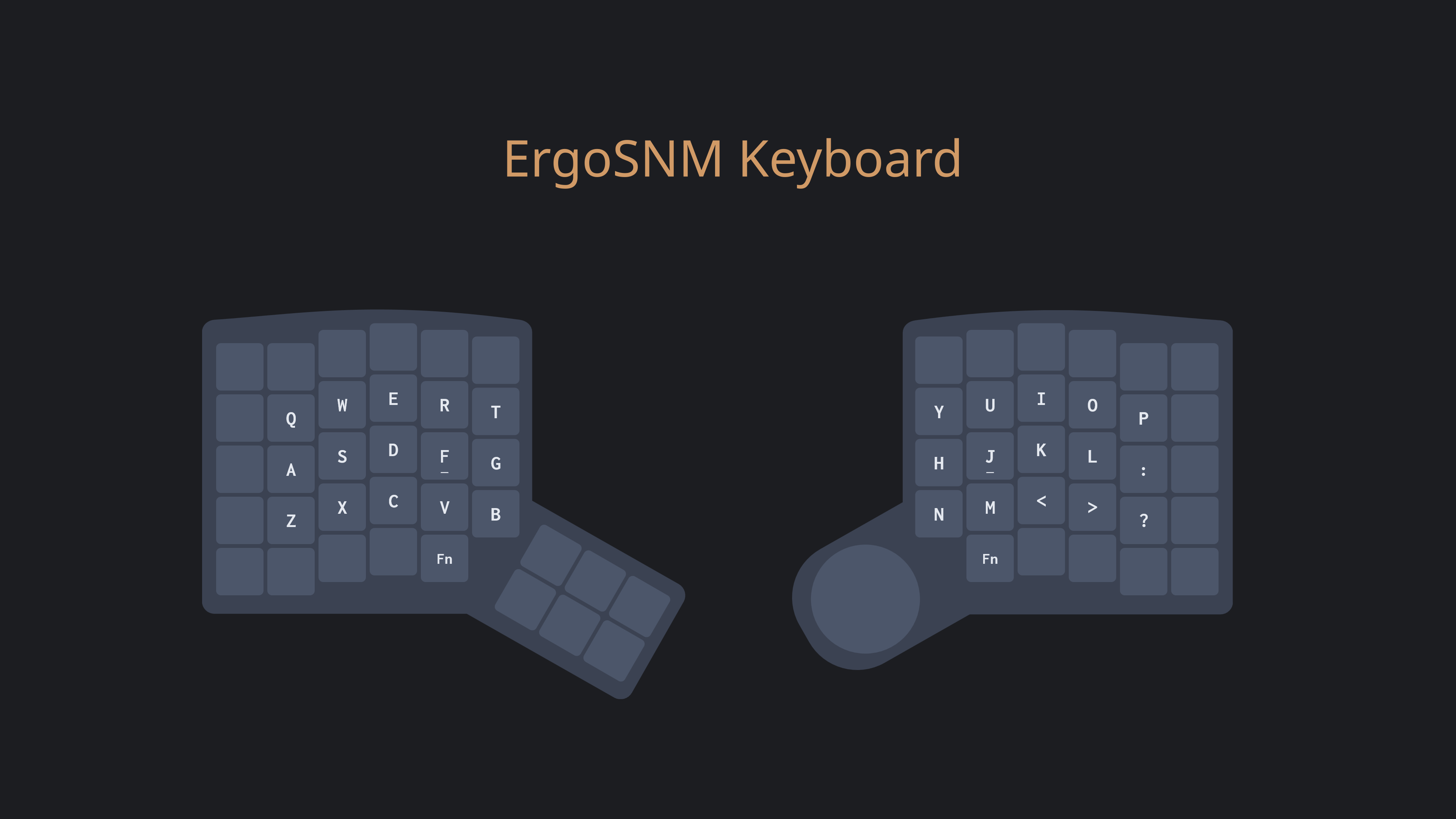

• 布局参考：整体键盘布局（Layout）融合了 Keebio Iris 与 ZSA Moonlander 的设计精髓，采用 6x5 规格。其 Column-staggered（纵向交错）设计能让手指摆放更加自然、舒适。

• 轨迹球逻辑：默认在切换至 Layer 1（第一层）时，轨迹球会自动转为鼠标滚轮模式。

• 按键映射与组合键：

  • 您可以将鼠标按键直接分配给特定按键。

  • 本配置利用了 QMK Combos 功能，实现了以下组合操作：

    • 同时按下 J + K：触发左键

    • 同时按下 K + L：触发右键

    • 同时按下 J + L：触发中键（即滚轮按下）

硬件设计

整個鍵盤的 PCB 分成 4 個部分：

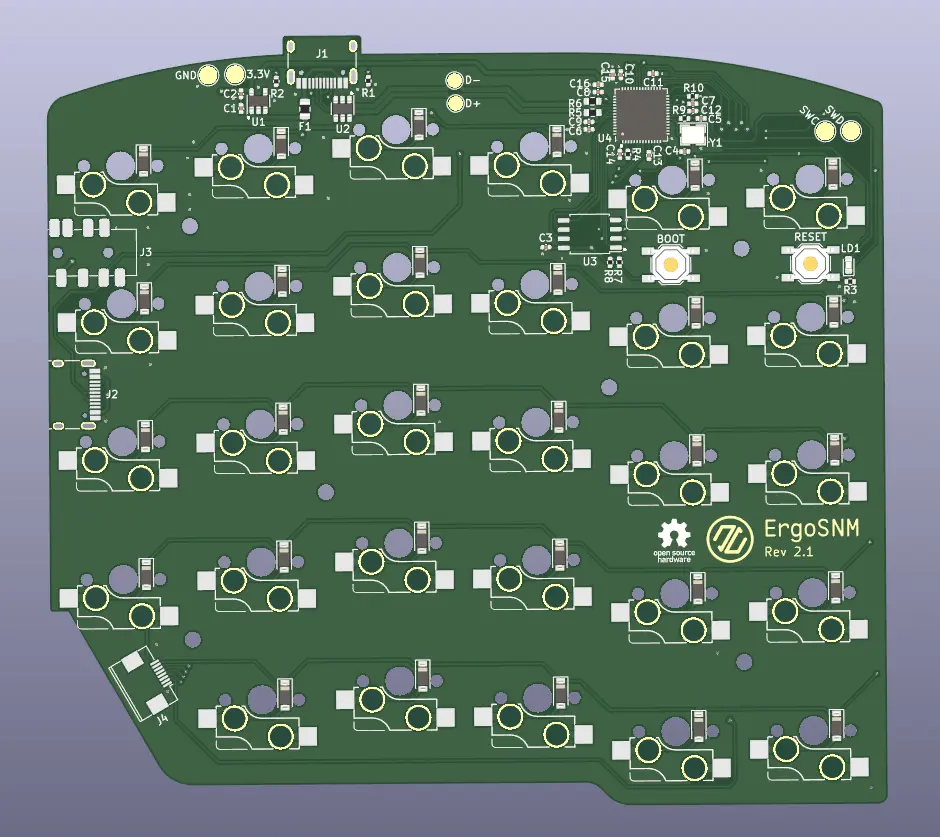

• 左主板 PCB

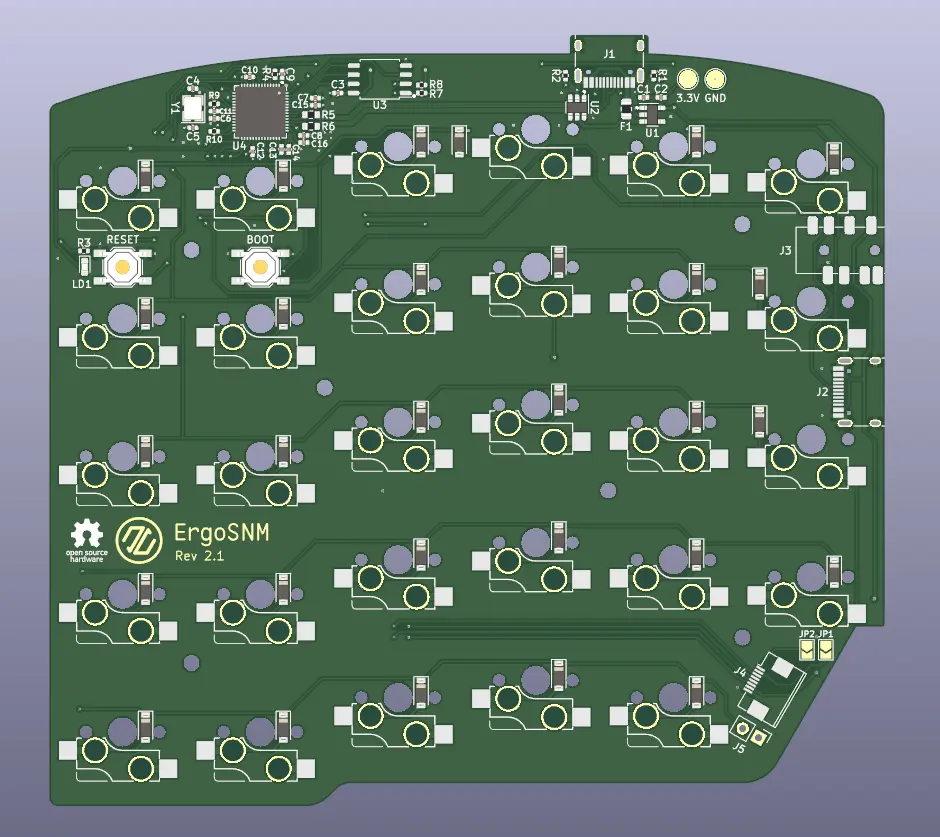

• 右主板 PCB

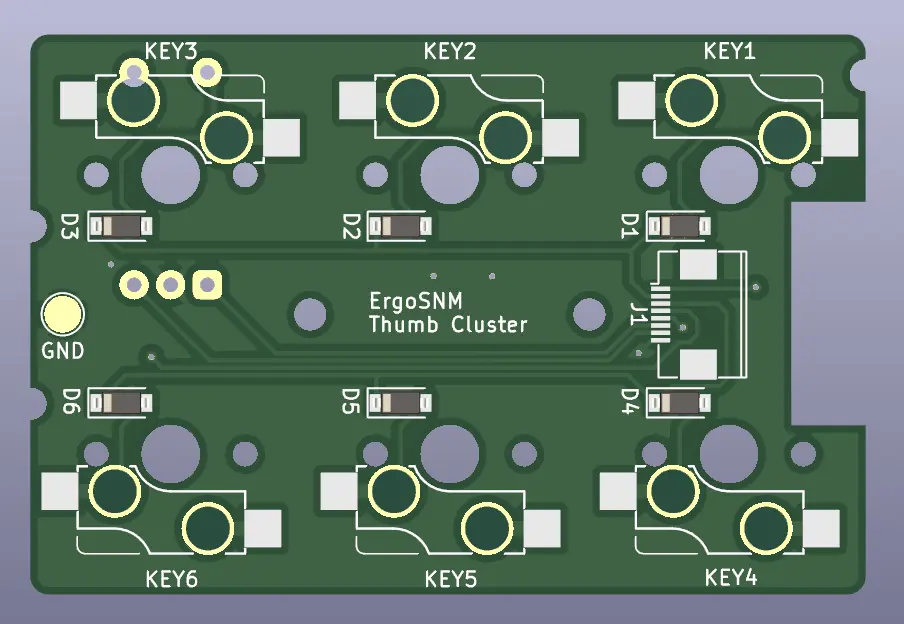

• 拇指区子板（Thumb cluster）

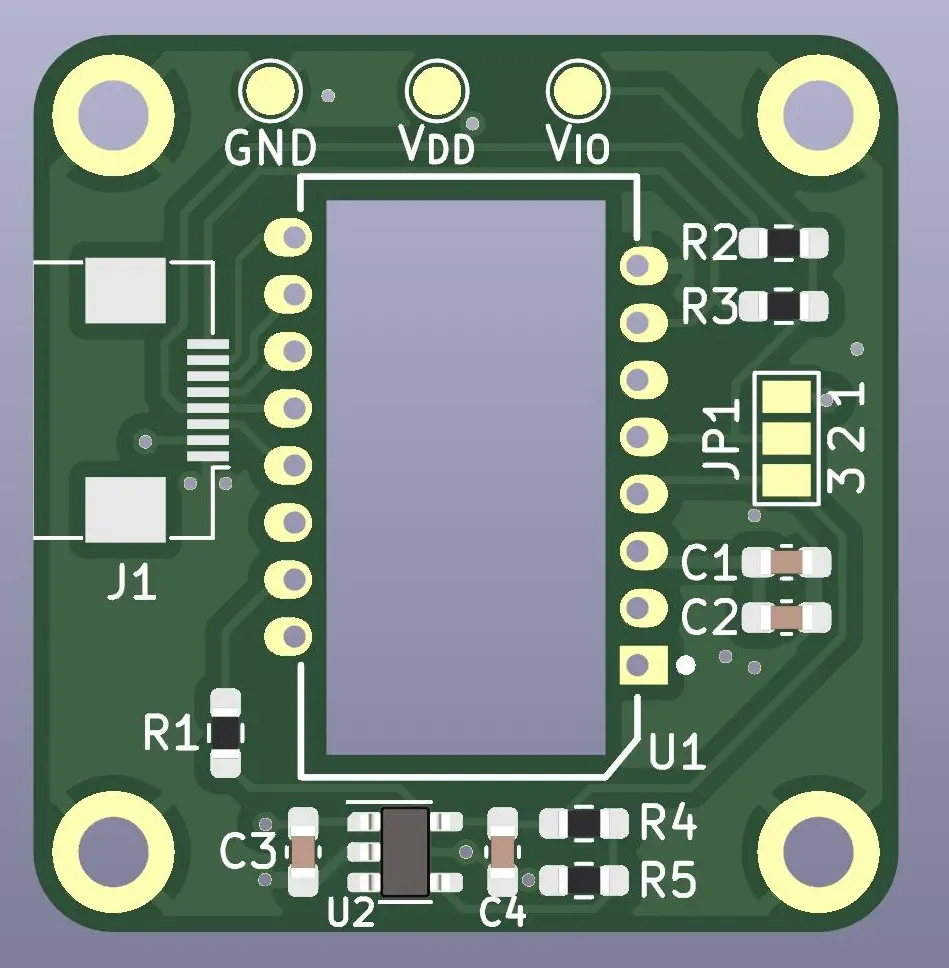

• 轨迹球子板



版本说明

固件

• Vial QMK: siderakb/vial-qmk (siderakb/main branch)

• nRF: siderakb/ergo-snm-nrf-firmware

License

开源协议：CERN-OHL-P v2

仓库主页：https://github.com/siderakb/ergo-snm-keyboard
