功能特性

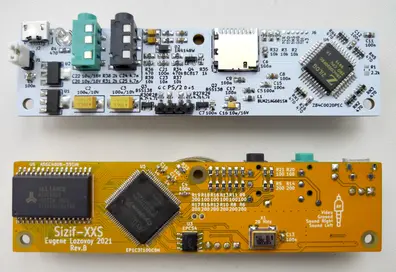

• 两种 PCB 版本： 100x24.5mm（标准版）和 65x30mm（Zero 版）—— 两者功能完全相同，仅尺寸不同。

• PS/2 键盘： 支持连接 PS/2 接口键盘。

• 兼容模式： 支持 Pentagon、Spectrum 128、Spectrum 48 以及 Spectrum +3e 模式。

• FPGA 芯片： 采用 Altera EP1C3T100。

• 真实 Z80 处理器： 支持 3.5MHz、4.4MHz、5.2MHz、7MHz（无等待状态加速）和 14MHz（带等待状态加速）模式。

• 512K RAM： 内置 512K 内存。

• TurboSound 音效： 支持可切换的立体声（ABC/ACB）或单声道输出。

• 存储接口： 集成 DivMMC 和 Z-Controller，配有 1 个 microSD 卡槽。

• PAL 视频输出： 采用类似树莓派（Raspberry Pi）的 AV 线输出 PAL 信号。

• ULAplus： 支持增强型调色板标准。

• SpecDrum： 支持 SpecDrum 鼓机仿真。

• Covox 接口： Pentagon 标准（端口 #FD）。

• SounDrive： 4 通道立体声 Covox（端口 #0F, #1F, #4F, #5F）。

• 磁带输入： 通过 3.5mm 插孔支持磁带读取。

• 供电： USB 5V 供电。

Magic Button（魔法键）

Sizif 拥有许多可实时修改的配置参数。只需按住 Magic（魔法）键一秒钟即可进行调整。

• 你可以使用上下方向键浏览菜单，使用回车键或左右方向键修改数值。支持 Kempston、Sinclair、Cursor 以及 QAOP 键位控制。

• 如果短按 Magic 键，则会调用标准的 NMI（不可屏蔽中断）处理程序。

PS/2 键盘按键功能表

内存 (RAM)

Sizif 内置了 512K RAM。其中 128K 通过 7FFDh 端口寻址；另有 128K 通过 DFFDh 端口寻址（采用 Profi 标准，对旧版 128K 软件的兼容性最强）；还有 128K 用于 DivMMC。剩余空间则用于存储 ROM。请注意，DFFDh 端口仅在 Pentagon 模式下可用。

SD 卡

Sizif 预装了 esxDOS 固件，能够加载 TAP、TRD、SCL、Z80 文件并保存快照。若要使用该功能，你需要将 SD 卡格式化为 FAT32 或 FAT16 格式，并将最新的 esxDOS 发行版文件(link)解压到卡中。此外，建议在卡内安装 Long Filename Browser(link)。

如何烧录

有两种方案：

• 通过 JTAG 接口烧录：使用 USB Blaster 烧录器和 Quartus Programmer 软件 —— 请使用 out 文件夹中的 .jic 文件。

• 直接烧录闪存芯片：使用 TL866 或类似的编程器 —— 请使用 .bin 文件。

更新日志与当前状态Changelog & current status

• Rev.A - 首次发布。请注意勘误表 (Errata)。

• Rev.B：

  • 修复了 Rev.A 的所有已知问题。

  • 修复了视频输出的“竖条纹”问题。

  • 将 0805 封装替换为 0603 封装。

  • 稍微移动了磁带输入口的位置，避免干扰较宽的 AV 插头。

  • 将 3.5mm 插孔更换为 THT（通孔插装）版本，以提高耐用性。

  • 调整了 PS/2 排针的方向。

• Zero Rev.A - Zero 版本的首次发布。基于主 PCB 的 Rev.B 版本设计。

License

MIT license

项目主页

https://github.com/UzixLS/zx-sizif-xxs
