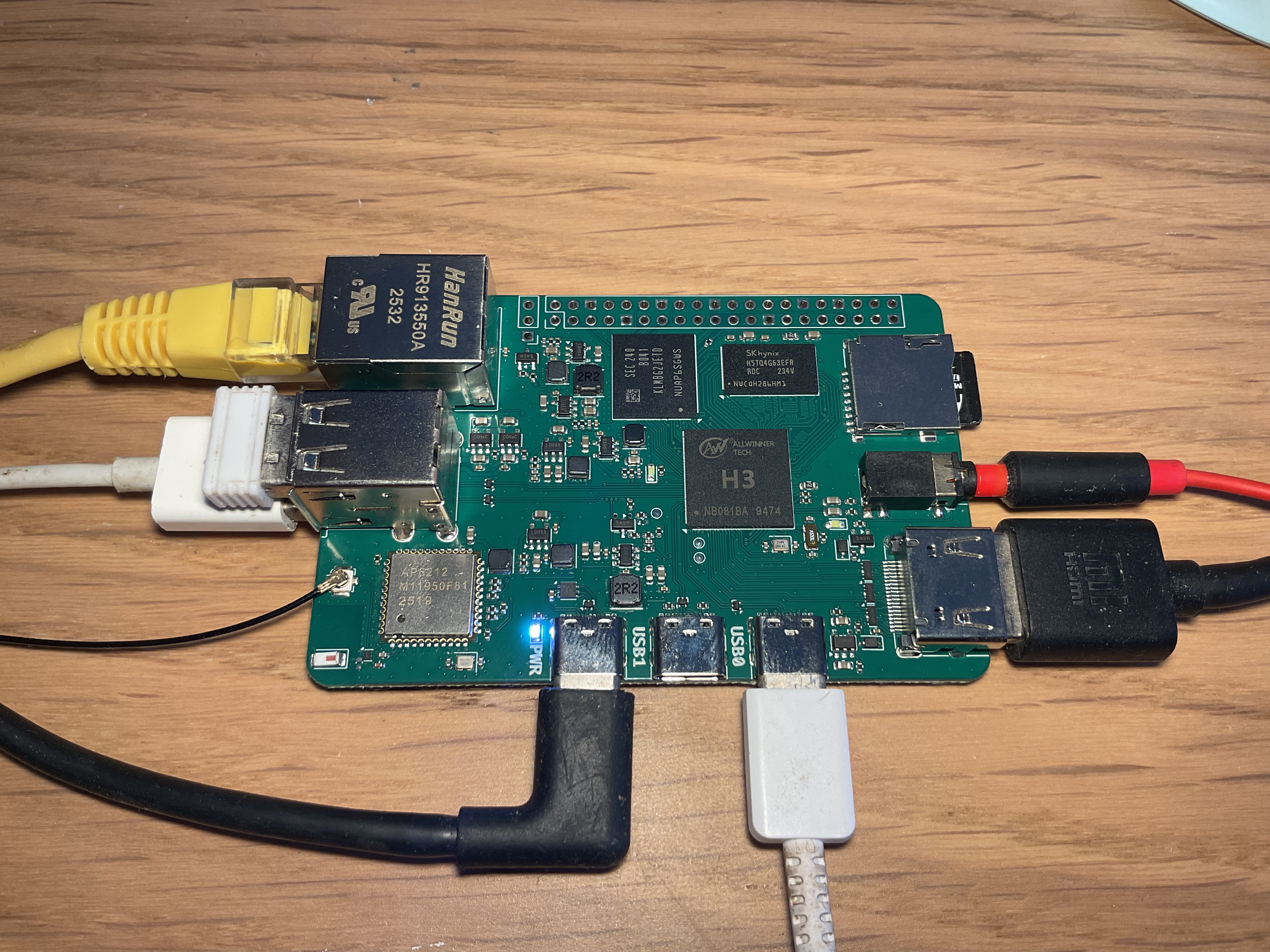

项目概述

Icepi Zero作者又一作品，这次选用全志H3作为主控，设计的一款性价比极高的单板计算机。

机身采用小巧紧凑的设计，便携性优异，可随时随地使用！设备支持 GPU 硬件加速及 4K 视频解码，为你带来沉浸式的影音体验。

功能特性

• 全志 H3 四核 ARM Cortex-A7 处理器，主频 1.296GHz

  • Mali400 MP2 GPU，支持 OpenGL ES 2.0

• 512MB DDR3 内存，696MHz 稳定运行（可升级至 1 G）

• 以太网口、WiFi及蓝牙

• HDMI 视频输出接口

• USB 接口：

  • 2 个 USB-A 接口

  • 2 个 USB-C 接口（含 1 个 OTG 接口）

  • 1 个 USB-C 100 瓦 PD 供电接口

• 3.5 mm音频接口

• uSD 卡插槽

• eMMC 5.1 存储

系统支持

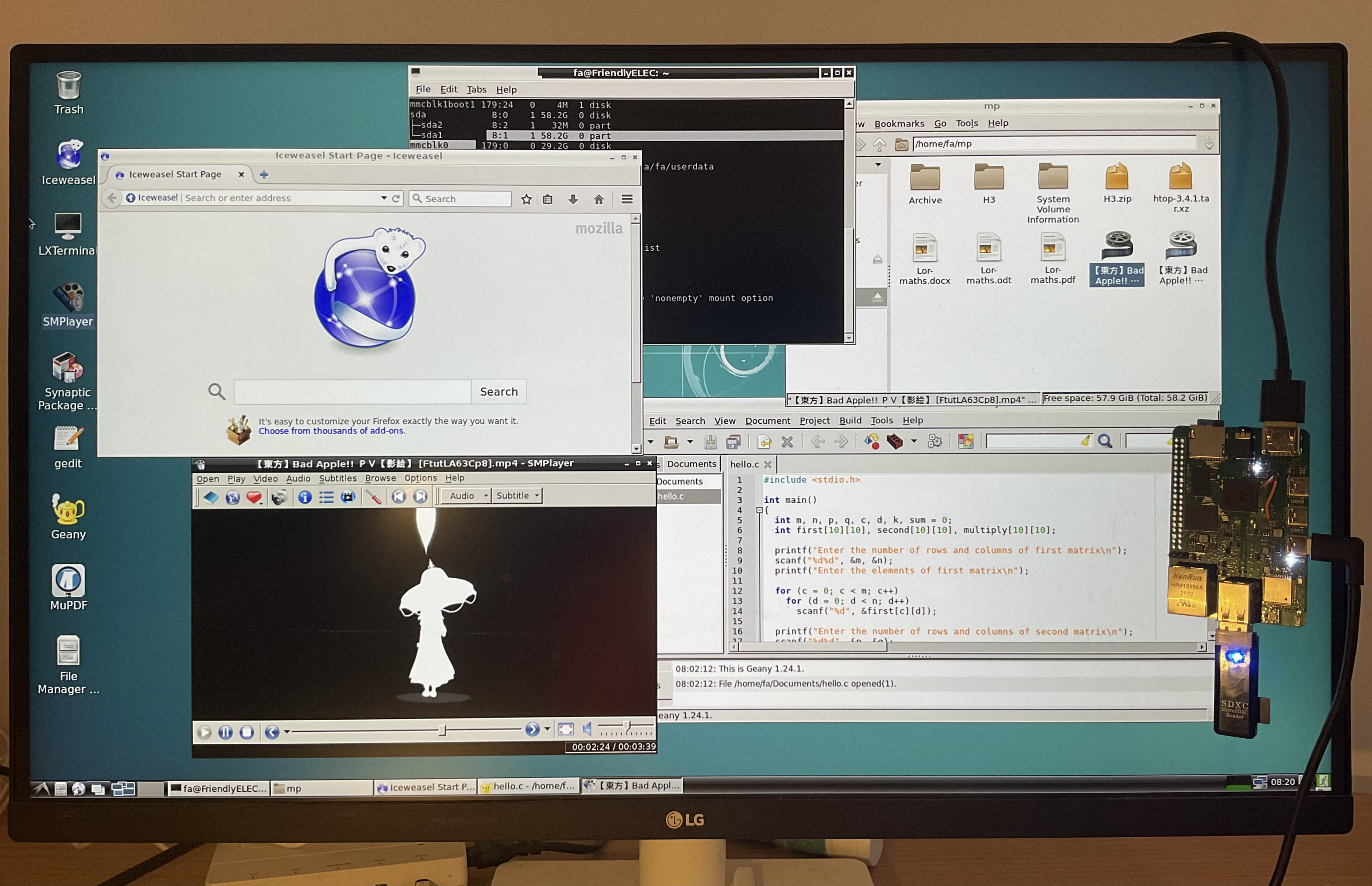

该单板计算机可运行 Linux（Debian）和 Android（H3Droid 系统），通过 HDMI-A 接口实现 4K 视频输出，经 UART 串口输出终端控制台内容，也可通过 SSH 协议作为远程主机使用。

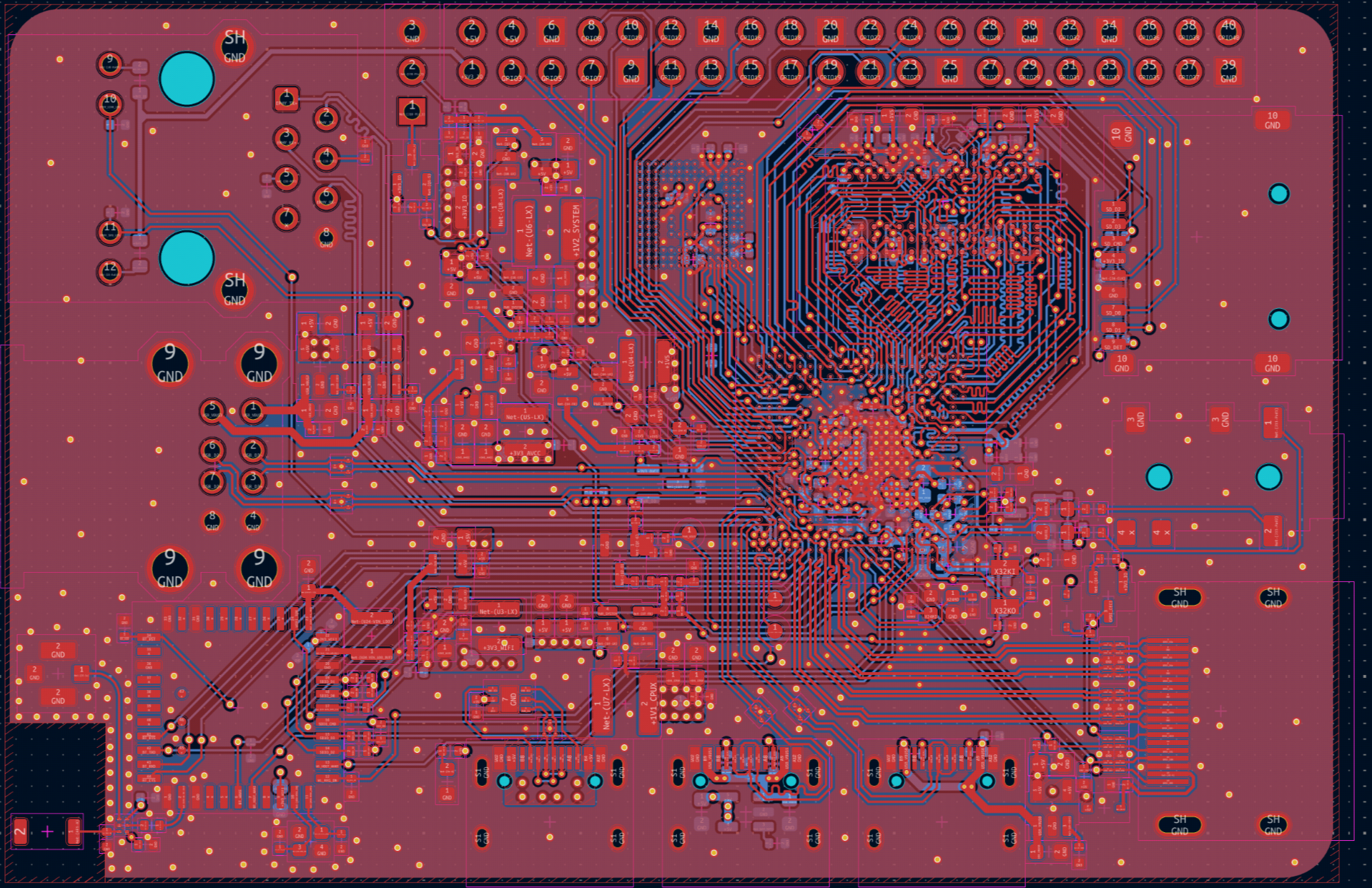

PCB

该 PCB 仅采用 4 层板设计，可最大限度控制生产阶段的成本与工艺损耗。若进行量产，建议采用 6 层板方案：在第 1 层和第 4 层布置完整的接地层，再将电源层复制至第 2 层和第 3 层（根据叠层设计要求，可能需要做阻抗匹配处理）。

当前方案采用JLC04161H-3313 叠层结构，物料清单（BOM）也针对该工艺做了专属优化。若更换其他电路板制造厂商，需重新调试 DDR3、USB 及 GPDI 的走线参数。

License

Apache License Version 2.0

项目主页

https://github.com/cheyao/icepi-sbc
