概览

HIDman 是一款开源的设备，允许在传统 PC 上使用现代 USB 键盘和鼠标。

支持传统 PC 的外设越来越难找，尤其是最早的 PC。该项目旨在提供一种简单、廉价的解决方案，涵盖从最初的 IBM 5150 PC 到拥有 PS/2 端口的现代电脑的所有产品。

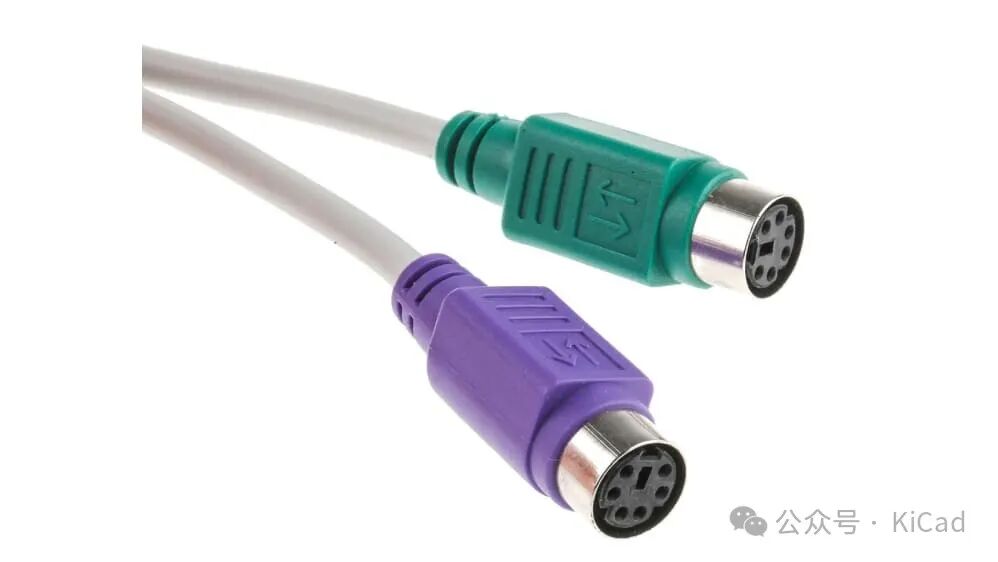

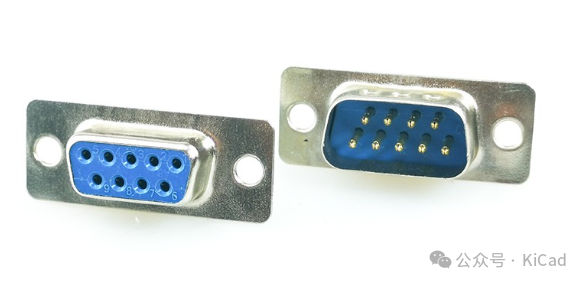

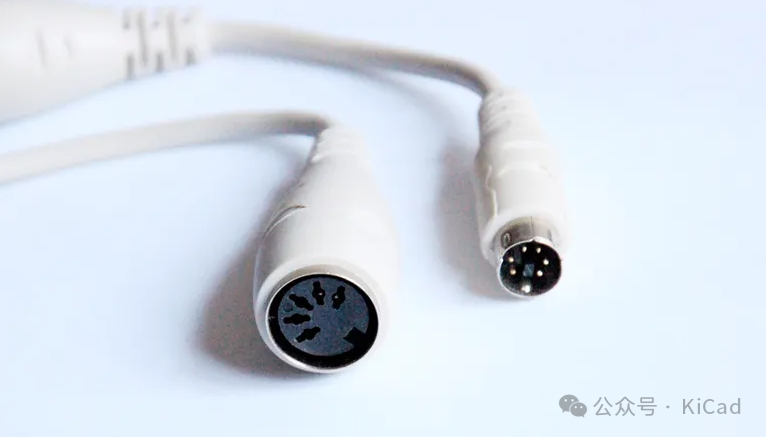

您认识下面这些接口吗？

功能

• (应该）支持大多数标准 USB 键盘和鼠标，包括使用无线转接器的键盘和鼠标。

• 还支持（某些）USB 游戏控制器--按钮/轴可映射到按键或鼠标操作

• 可模拟以下设备

  • OG IBM PC / XT 键盘

  • AT / PS/2 键盘

  • 串行鼠标（可选罗技式第三按键）

  • PS/2 鼠标（可选 Intellipoint 式滚轮和多达 5 个按钮）

• 无驱动程序配置菜单--只需打开文本编辑器即可更改设置

USB 连接

您可以将多种 USB 设备组合连接到 HIDman。

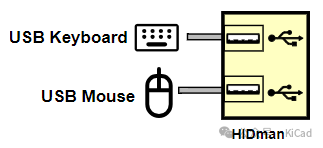

最常见的是将键盘连接到一个 USB 端口，将鼠标连接到另一个 USB 端口：

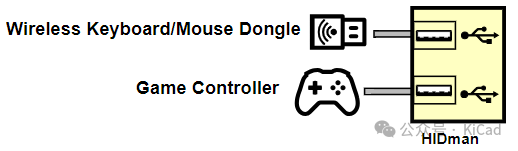

或者，您可以在一个端口上连接无线键盘和鼠标，在另一个端口上连接游戏控制器：

集线器（Hub）支持时好时坏。这（主要）不是 HIDman 的错--许多现代集线器无法正常支持低速 USB 设备。

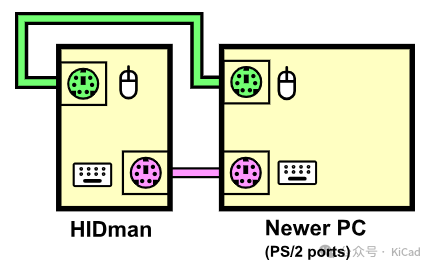

新的电脑（支持 PS/2）

• 将 HIDman 键盘和鼠标端口用公对公 Mini-DIN 电缆连接到电脑的 PS/2 端口。

• 打开 PC。

• 如有必要，按 HIDman 的 ⏻ 电源按钮选择 PS/2 模式（淡蓝色）。

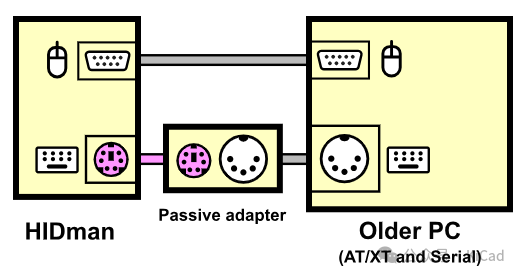

旧的电脑（AT/XT 及 串行）

• 将 HIDman 键盘端口上的一条公对公 Mini-DIN 电缆连接到 Mini-DIN 转 DIN 适配器。

• 将该适配器连接到电脑的键盘端口。

• 将直通式公对母 DE-9 电缆从 HIDman 的串行端口连接到 PC 的串行端口。

• 打开 PC。

• 按下 HIDman 的 ⏻ 电源按钮，选择 AT 模式（淡蓝色），或 80 年代早期 IBM PC 和克隆机的 XT 模式（橙色）。

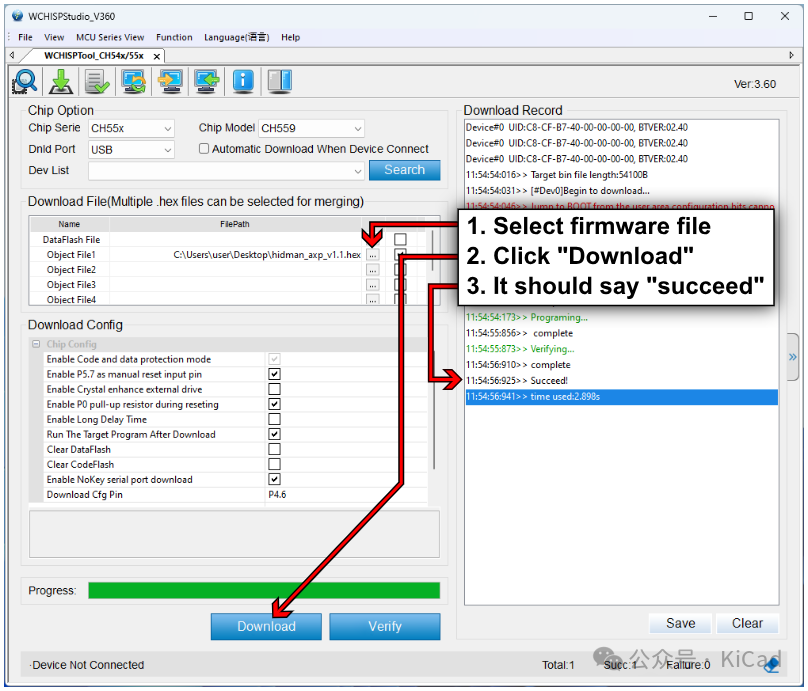

Firmware 更新

项目采用了沁恒的芯片 CH559 作为主控芯片。

如果您使用的是 Windows 系统，请首先安装 WCH 的 ISP 工具：

https://www.wch-ic.com/downloads/WCHISPTool_Setup_exe.html

如果您使用的是 Mac 或 Linux 系统，请安装 ch55xtool :

https://github.com/MarsTechHAN/ch552tool

下一步是将 HIDman 设为固件更新模式。

• 断开与 HIDman 的所有连接，包括所有 USB 设备和 PC。(不这样做可能会导致 HIDman、电脑或两者损坏）。

• 按住 HIDman 的 ⏻ 电源按钮。

• 使用 USB A 到 A 电缆将 HIDman 的下 USB 端口连接到现代 PC 上的 USB 端口。

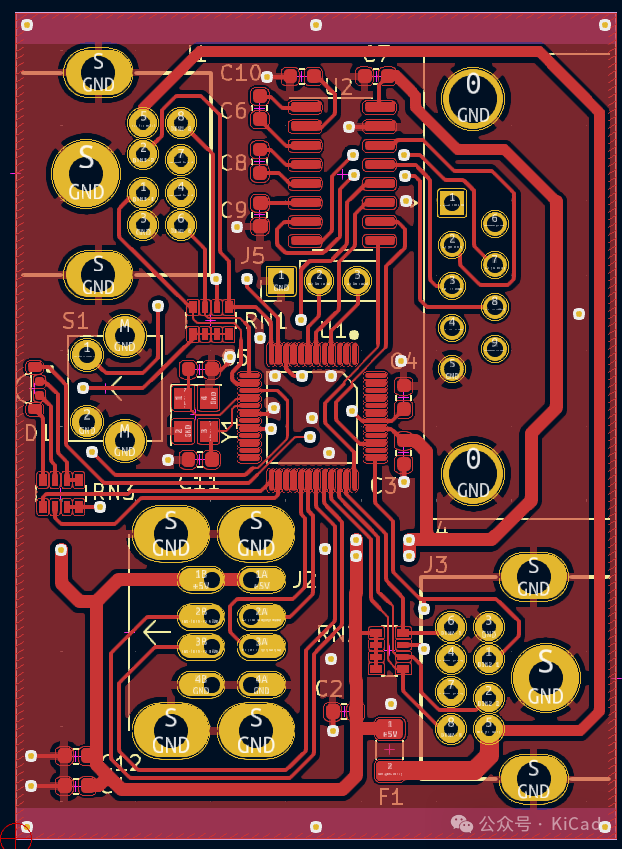

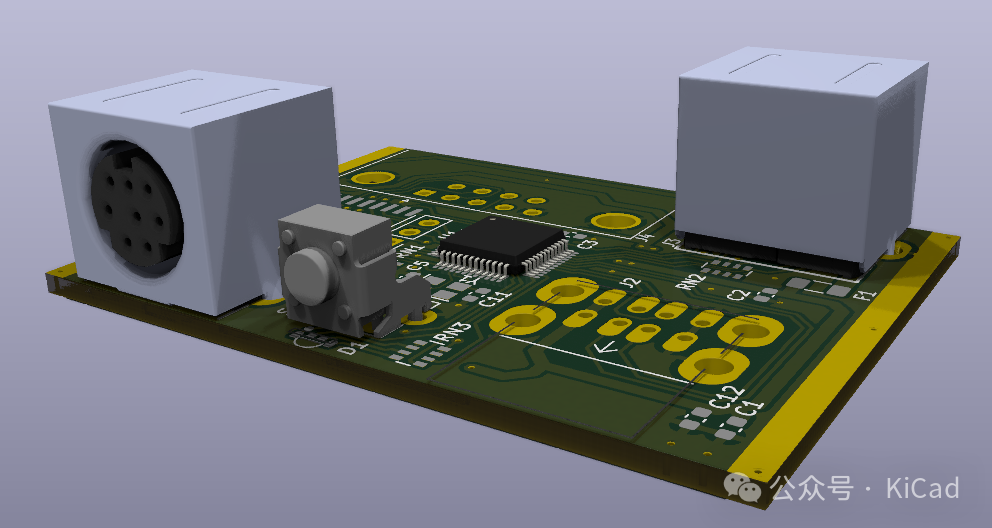

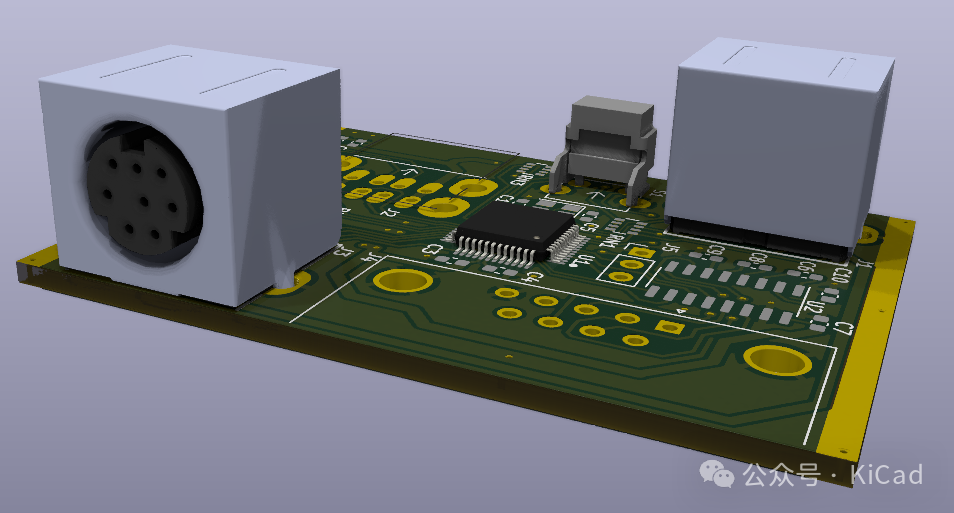

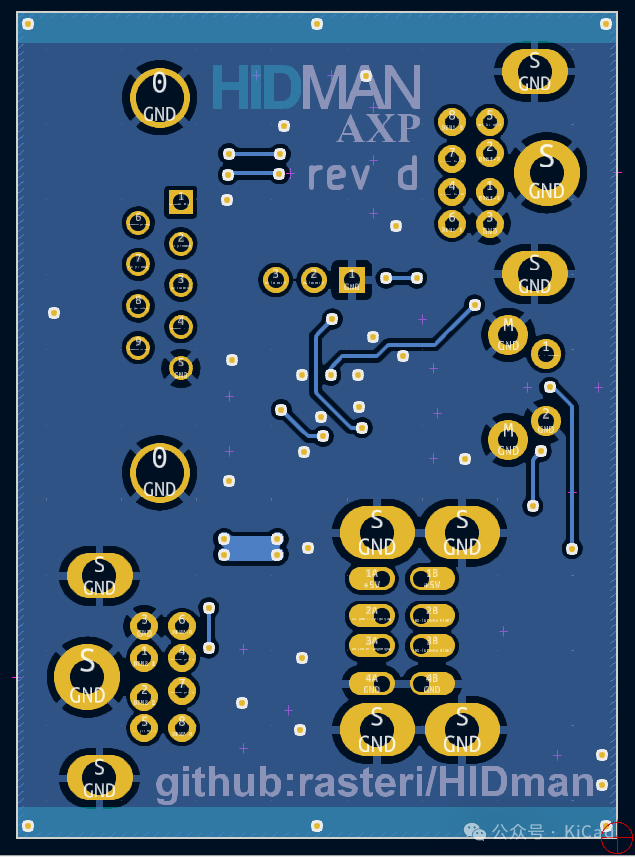

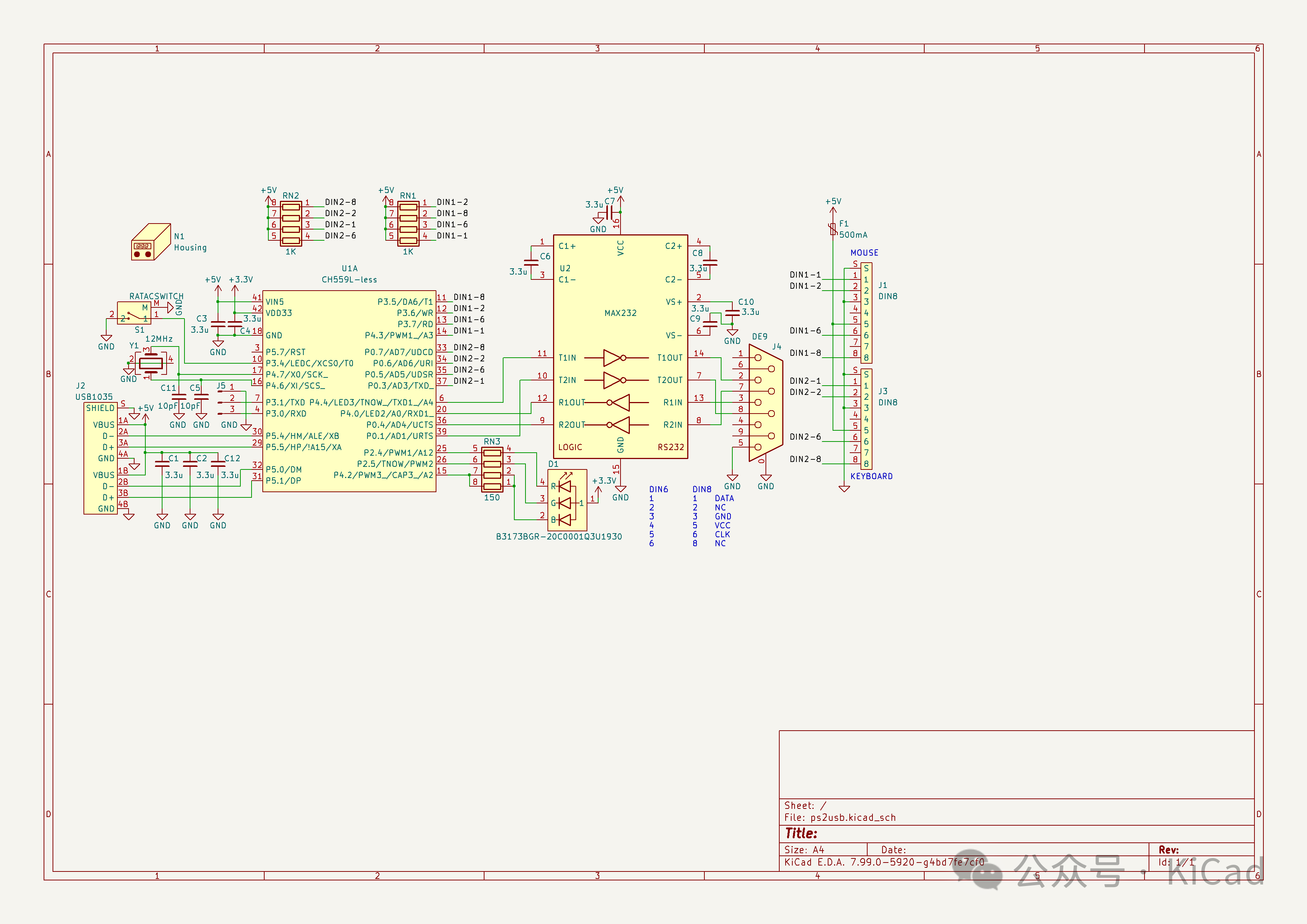

原理图 & PCB

License

N/A

仓库 & 下载

可以在Github中获取开源仓库：

https://github.com/rasteri/HIDman
