项目概述

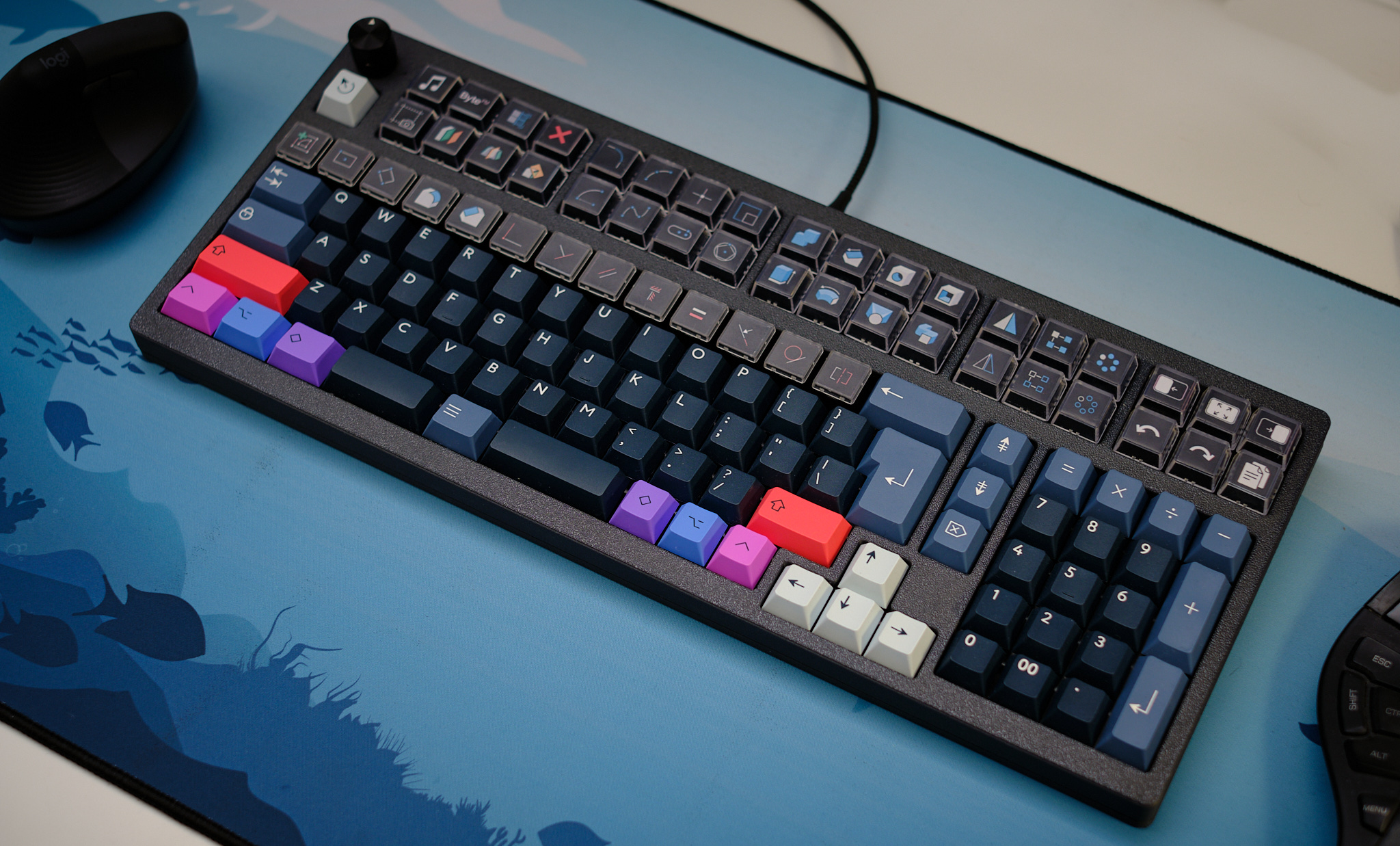

Boston 是一款紧凑利落的客制化键盘，配备 18 枚可编程按键，机身尺寸比全尺寸键盘窄 2 个按键单位，仅比 96 配列键盘宽约 1.5 个按键单位。该键盘分为 3D 打印版本与数控铝合金版本，两个版本均适配热插拔美式配列印刷电路板，所有相关设计均为开源方案。

波士顿键盘的直接灵感源自DriftMechanics工作室的Austin键盘，同时也借鉴了 T420 及更早世代联想 ThinkPad 笔记本所搭载的七列式键盘布局。这款键盘的核心设计思路，是通过纵向拓展的方式，打造一款更窄的 “类全尺寸” 键盘，既保留 2U宽度的数字小键盘“0”键，又不删减传统的 2×3 排布的 插入/ 删除 / 起始 / 结束 / 上翻页 / 下翻页 导航键区。

“Boston” 这个名字是源于 “Austin” 的谐音双关 —— 因为它的布局脱胎于Austin键盘。此外，我在Boston地区长大，至今仍居住在这片区域。

仓库地址：https://github.com/bluepylons/Boston

license：CERN OHL-W

版本说明

CNC版本PCB：

3D打印版本

键盘固件

• Vial 固件.bin

• QMK 固件.bin

支持的键盘布局

• 焊接版本支持布局



• ANSI配列 热插拔版本：（注：相较于焊接版本，2.75U与 2.25U的分体式空格键位置对调 —— 此设计为必要之举，目的是兼容分体式空格键与标准 6.25 U的一体式空格键。）



• ISO配列 热插拔版本: TBD (开发中)

• 如选择了小数字键盘“+”和“=”的按键配列组合（默认为2U高度的“+”按键），可能会出现定义错误的情况，即按下“+”按键被映射成“=”按键生效的情况。需要在 Vial 固件配置工具中交换这两个按键的功能映射。

功能特点

• 采用标准美式配列，共 121 枚按键

• 退出键（Escape）上方配备阿尔卑斯 EC11E 型旋转编码器

• 全尺寸数字小键盘，含 2 按键单位宽度的 “0” 键

• 搭载传统 2×3 排布的插入 / 删除 / 起始 / 结束 / 上翻页 / 下翻页导航键区

• 除可编程按键外，其余按键均可兼容 GMK 基础键帽套装

• 配备 RGB LED 层位状态指示灯

• 支持ISO配列回车键、ISO配列左移键、分体式退格键、分体式数字小键盘 “0” 键、分体式空格键，以及无钢板（WKL）底行配列

• 可选装直插式 LED 背光（仅支持整区调光）——仅限焊接版本。该功能未在新款印刷电路板中测试，但大概率仍可正常

• 使用 USB-C 接口

• 搭载运行 QMK 固件的 STM32F072 主控芯片，电路设计源自Austin键盘

• 采用 Gondolindrim/Acheron 开源项目的单键复位电路

• 支持 QMK 与 Vial 开源键盘固件

• 约 6.5° 的输入倾角

3D 打印外壳：仓库地址

可通过平价入门级 3D 打印机完成打印 —— 需打印尺寸为 200 毫米 ×150 毫米（长 × 宽）×210 毫米（高）的打印平台，方可容纳所有外壳部件的打印作业（适配拓竹 P1S、拓竹 X1C、ENDER-3、必趣 B1、普瑞泽 i3 等机型）

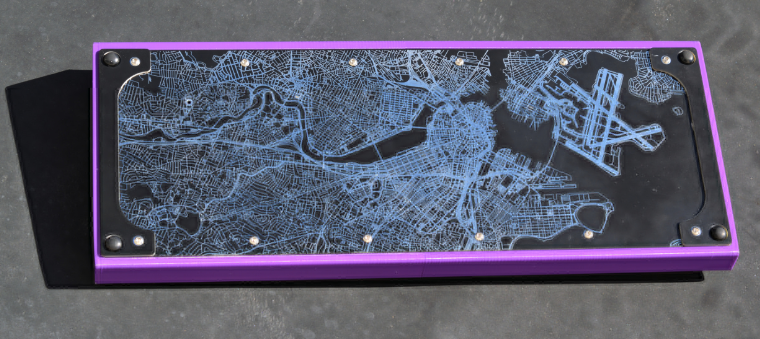

• 底面板印有波士顿迷宫式城市路网图案



• 技术层面采用上装式固定结构，但其实现方式较为特殊：螺丝从外壳顶部拧入，与定位板上的螺纹嵌件咬合固定 —— 受力传导路径与传统上装式结构完全一致

• 定位板选用 FR4 材质，板上预焊螺纹嵌件

CNC 加工外壳 仓库地址

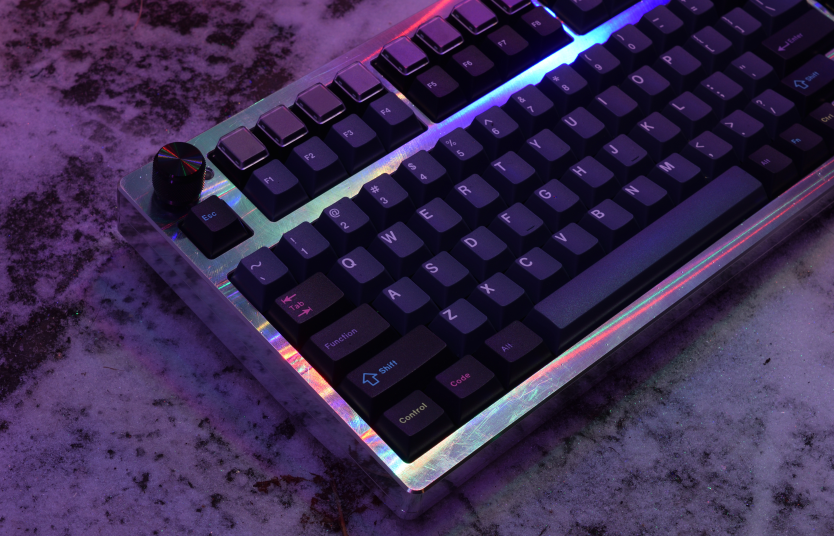

• 采用分体式 CNC 铣削外壳设计（无配重块）

• 搭载传统上装式固定结构

• 配备统一标准 S1/S2 子板，搭配莫仕 Pico-EZmate 连接器（早期版本搭载 C3 子板，适配 JST-SH 连接器）

• USB-C 接口采用低置设计，接口方向与桌面平行

键盘固件说明

从 V0.4 版本开始的所有PCB板（包括 V0.5.2、V0.6.1D、V0.6.1J、V0.7J 以及 V0.8 全系列，涵盖热插拔与焊接两种类型）均采用相同的键位矩阵，因此可使用同款固件。

但需注意，CNC 版本PCB板（型号含 “-D” 标识）上的 RGB LED，其红色与绿色通道的排布与 3D 打印版本印PCB板（型号含 “-J” 标识）相反 —— 原因是 V0.6.1D 版本使用的 SK6812 mini-E 型 RGB LED，与其他版本使用的 APA106 型 RGB LED，在红、绿、蓝三色通道的排列顺序上存在差异，这属于设计中的遗憾之处。

• 已编译完成的 QMK 固件.bin 文件可点击下载，源代码文件存放于 QMK 代码仓库。

• 已编译完成的 Vial 固件.bin 文件可点击下载，源代码文件存放于 Vial-QMK 代码仓库。当前的 Vial 固件编译版本为 V0.6，该版本为推荐使用固件。

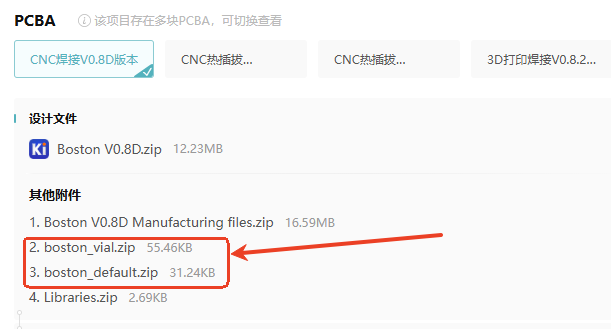

  *注：可在上方项目CNC焊接V0.8D版本附件中获取。



固件可通过 QMK Toolbox 工具或 DFU 模式进行刷写。对于 V0.6 及更新版本的PCB板，需长按复位按钮（持续数秒）以进入 DFU 引导模式，方可进行固件刷写；短按复位按钮仅能实现微控制单元（MCU）的重启，无法进入刷写模式。

电路设计Libraries库

本项目采用Acheron开源项目的 Alexandria Library库。项目中使用了若干自定义封装，具体如下：

• Boston-PCB-custom-footprints：包含适用于 V0.7J 版本的 PCB 自定义封装（当前仅含一个 4.4 毫米孔径的封装）。

• Boston-3DP-plate-library：包含适用于 3D 打印版本 FR4 定位板的自定义封装。

• Boston-plate-custom-footprints：包含适用于 CNC 加工版本 FR4 定位板的自定义封装。

本项目的 KiCad 设计文件基于 KiCad V7 版本制作。

KiCad 文件通过项目专属路径调用亚历山大库。配置方法如下：在 KiCad 中打开首选项 > 配置路径，新建一条路径条目，名称填写 ALEXANDRIA，路径填写亚历山大库文件夹（AcheronLibrary）所在的目录。

衍生设计

Technofrikus 基于 CNC 版本的设计文件，开发了一款改版 3D 打印外壳，同时还设计了一款输入倾角为 4° 的外壳。相关设计文件可在 Technofrikus 的 GitHub 仓库地址中获取。

致谢

在此向以下个人与项目致以诚挚谢意：

• The Acheron Project—— 其开发的 KiCad 库文件及Austin键盘的源文件，为本键盘的设计工作提供了不可或缺的支持。

• Austin键盘的设计团队（Driftingbunnies、PheonixStarr 与 Gondolindrim）—— 本键盘的键位布局、电路原理图及固件均参考该款键盘。

• Gondolindrim—— 感谢其为印刷电路板设计提供的协助与反馈，同时也感谢其对The Acheron Project的运营与维护。

• KiCad—— 这款出色的免费开源印刷电路板设计工具，为本项目的硬件设计提供了基础平台。

• Keyboard Layout Editor—— 本键盘的键位布局即在此工具中完成设计。

• Swill's plate generator 和 Ai03's plate generator—— 两款工具助力完成了定位板的设计工作。

• Maperitive 和 OpenStreetMap——3D 打印版本 / FR4 材质外壳底部的路网图案，正是借助这两款工具制作而成。

• RNDKBD—— 感谢其完成了 V0.8 系列印刷电路板的测试工作，并将本款键盘推向市场、实现量产销售。
