Plain60-C 版本 2.2

这款通用型 60% 键盘的设计理念是，在不影响绝大多数用户正常使用的前提下，尽可能精简支持的配列方案。

我之所以这样设计，是因为市面上同尺寸规格的其他 PCB，往往为了兼容过多的配列模具，最终PCB板上的开孔多得像一块瑞士奶酪。

该 PCB 还集成了保险丝与静电放电（ESD）保护芯片，可有效保护主控芯片（MCU）及电路板上的其他元器件。

特色

• 兼容QMK固件和VIA配置器（如果你刷入兼容VIA的.hex文件）

• 适配市面上大多数通用型 60% 键盘外壳，同时兼容 KBDfans 品牌的 HHKB 配列与无钢板（WKL）版本 Tofu 外壳

• 采用 USB-C 接口

• 预留可选 JST 接口，用于连接子板（daughterboard）

• 配备可选扬声器焊盘（兼容型号：AST1109MLTRQ）

• 内置静电放电（ESD）防护与保险丝

• 无 LED 灯珠，不支持底光（underglow）效果

• 仅支持精简配列方案

• 配备 ISP 下载接口

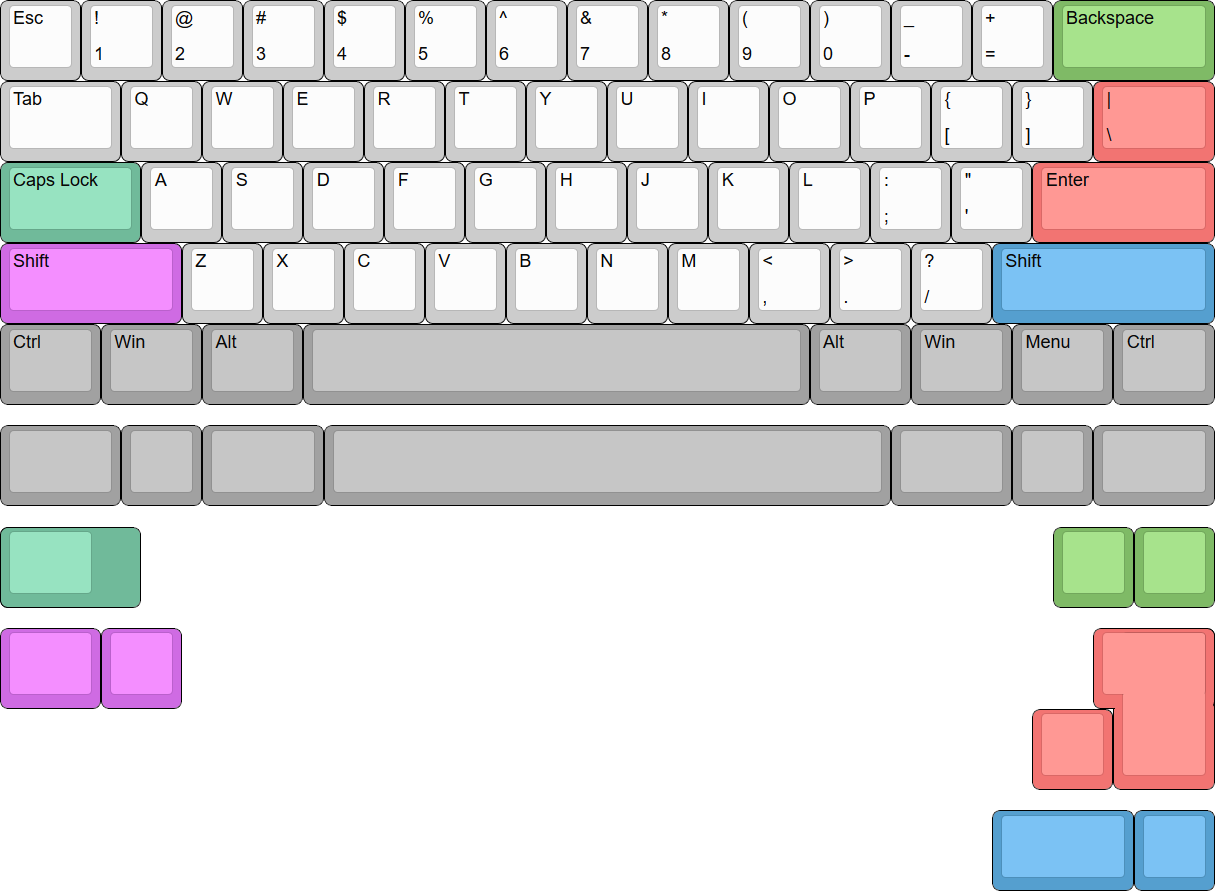

支持的布局

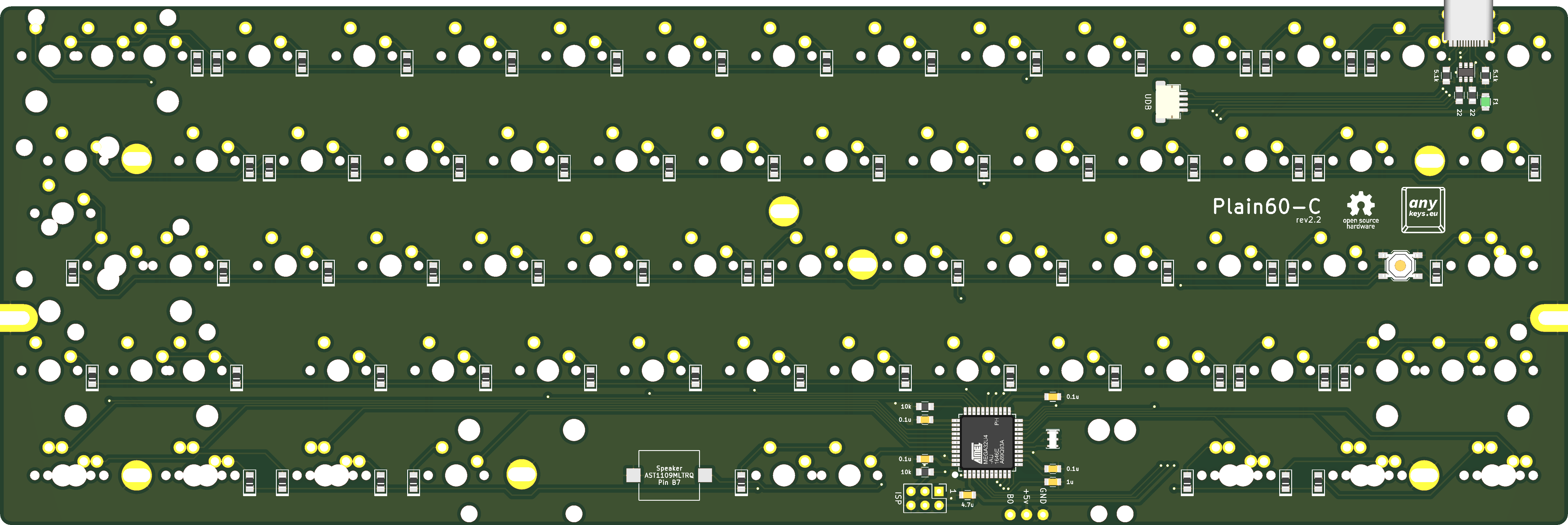

pcb生产

如果你想自己组装几个这样的PCBs，可以去下载最新的Gerber 文件。

在你喜欢的PCB厂商订购，买齐所需元件（见下文），然后焊接上去！

热风站不是必需的，但需要焊接铁。推荐使用助焊剂。

物料清单（BOM）

按每块PCB计算，按需乘以。

License

CC-BY-SA-4.0 license

项目地址：

https://github.com/evyd13/plain60-c
