概述

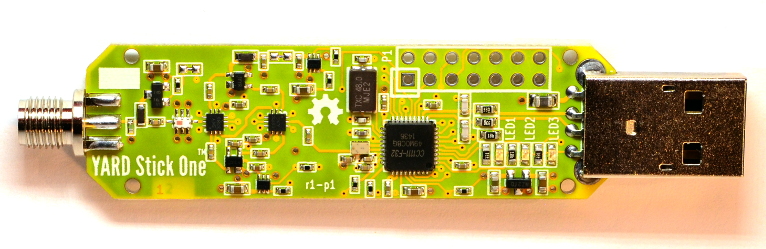

YARD Stick One可以发射或接收频率低于 1 GHz 的数字无线信号。它使用与流行的 IM-Me 相同的无线电电路。当您通过 USB 将 YARD Stick One 连接到计算机时，通过定制 IM-Me 固件而实现的无线电功能现在唾手可得。

YARD Stick One 安装了由 Atlas 提供的 RfCat 固件。RfCat 允许您从交互式 Python shell 或您自己在计算机上运行的程序控制无线收发器。YARD Stick One 还安装了 CC Bootloader，因此您可以升级 RFCat 或安装自己的固件，而无需任何额外的编程硬件。建议将 ANT500 作为 YARD Stick One 的入门天线。

功能特性

• 半双工发送和接收

• 官方工作频率：300-348 兆赫、391-464 兆赫和 782-928 兆赫

• 非官方工作频率：281-361 兆赫、378-481 兆赫和 749-962 兆赫

• 调制：ASSK、OOK、GFSK、2-FSK、4-FSK、MSK

• 数据传输速率高达 500 kbps

• 全速 USB 2.0

• SMA 母头天线连接器（50 欧姆）

• 软件控制天线端口功率（3.3 V 时最大 50 mA）

• 低通滤波器，用于消除在 800 和 900 MHz 频段工作时产生的谐波

• 兼容 GoodFET 的扩展和编程接头

• 兼容 GIMME 的编程测试点

SMA 不是 RP-SMA

一些看似 SMA 的连接器实际上是 RP-SMA。如果您将 RP-SMA 天线连接到 YARD Stick One，它看起来连接得很紧密，但根本无法工作，因为公端和母端都没有中心针。RP-SMA 连接器在 2.4 GHz 天线上最常见，在 Wi-Fi 设备上也很流行。

扩展接口

接头 P1 可用作扩展接口。引脚分配见原理图。如果 USB 引导加载程序因某种原因无法满足要求，也可将其用于固件编程。您可以将 GoodFET 连接到 P1（例如使用带状电缆）进行编程。

Firmware 固件

YARD Stick One 安装了由 Atlas 提供的 RfCat 固件及 CC-Bootloader：

https://github.com/atlas0fd00m/rfcat

https://github.com/AdamLaurie/CC-Bootloader

配套天线 ANT 500

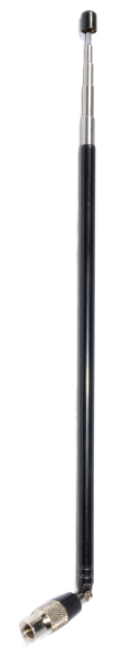

Great Scott Gadgets 的 NT500 是一款伸缩式天线，设计用于 75 MHz 至 1 GHz 频段。其总长度可在 20 厘米至 88 厘米之间配置。ANT500 由不锈钢制成，配有 SMA 公连接器、旋转轴和可调弯头。

ANT500 是一款 50 欧姆通用天线。它是与 HackRF One 或 YARD Stick One 配合使用的第一根完美天线。

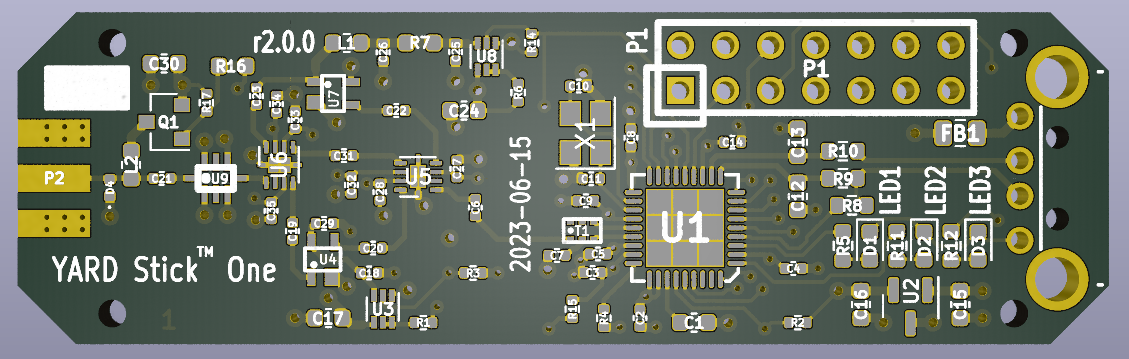

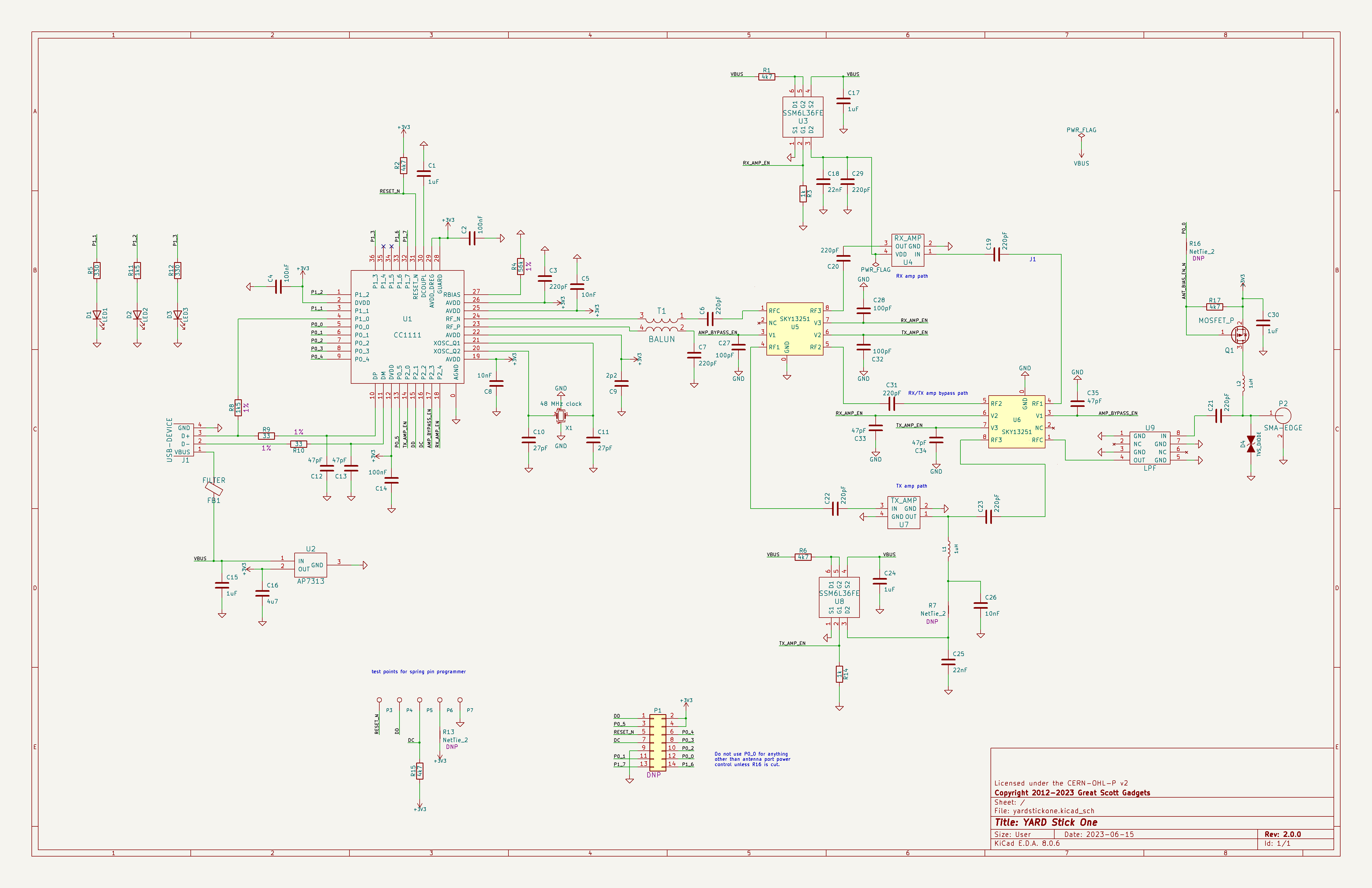

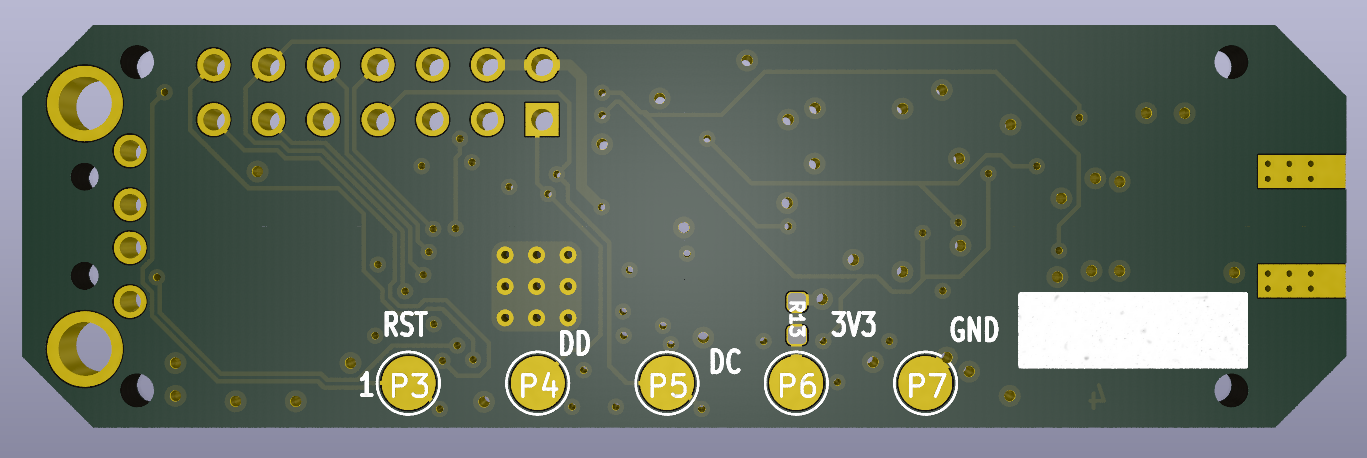

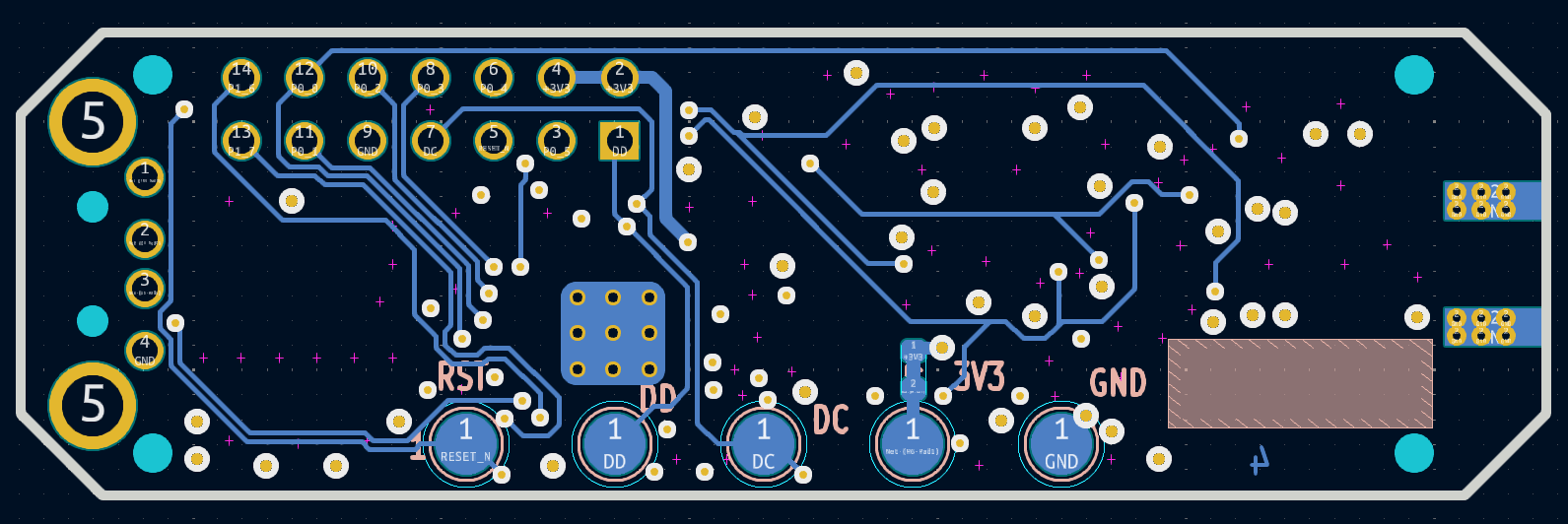

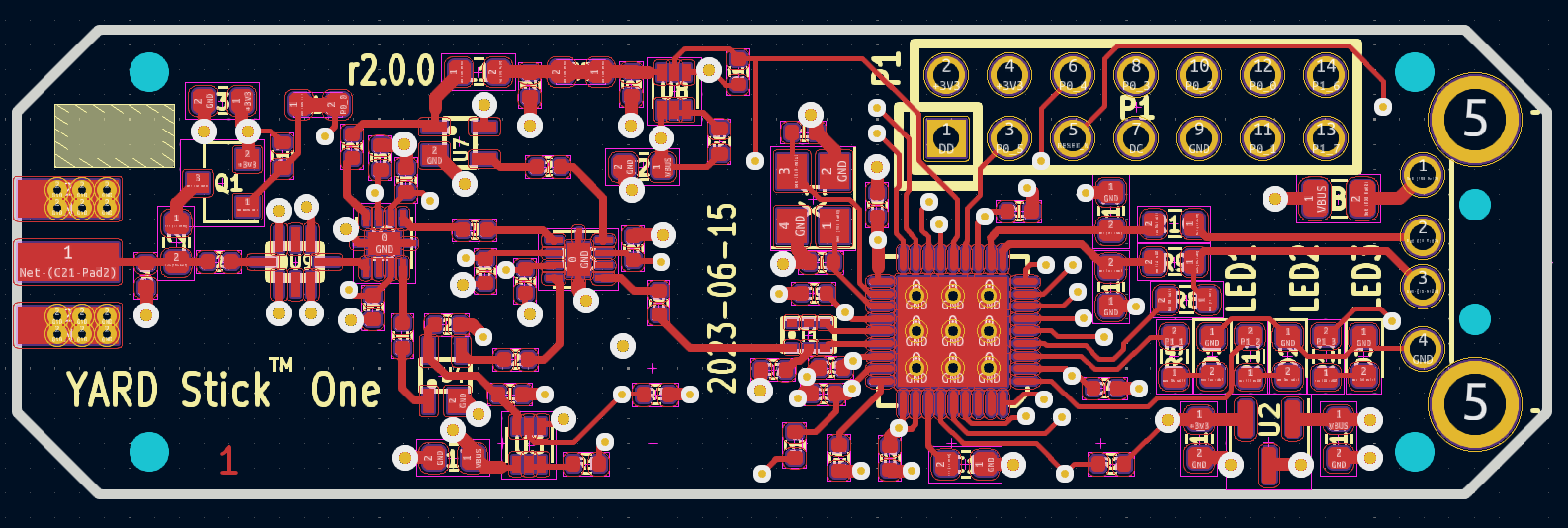

原理图 & PCB

License

GPL 2.0

仓库 & 下载

可以在Github中获取开源仓库：

https://github.com/greatscottgadgets/yardstick
