概览

这款即插即用的3.8英寸 600x600 像素电子墨水触控设备，将前光照明、多传感器阵列、Wi-Fi/蓝牙双模连接、内置电池与超低功耗模式浓缩于优雅机身，重新定义了数字交互的可能性。

在这个屏幕主导的数字化时代，电子墨水技术以高对比度、日光可视、极致能效等特性突围传统显示屏痛点。而 Inkplate 4 TEMPERA 更带来独特环保价值——每块屏幕均由本将沦为电子垃圾的 ED038TH2 电子墨水屏重生而来。

如果您正在寻找一块能随时随地、随心所欲展示内容的优雅屏幕，Inkplate 4 TEMPERA定会让您惊艳！

本批电子墨水屏原为某停产设备定制生产，全球仅存少量库存。本次我们将推出带玻璃面板版370台、塑料盖板版300台，售罄后暂无补产计划。

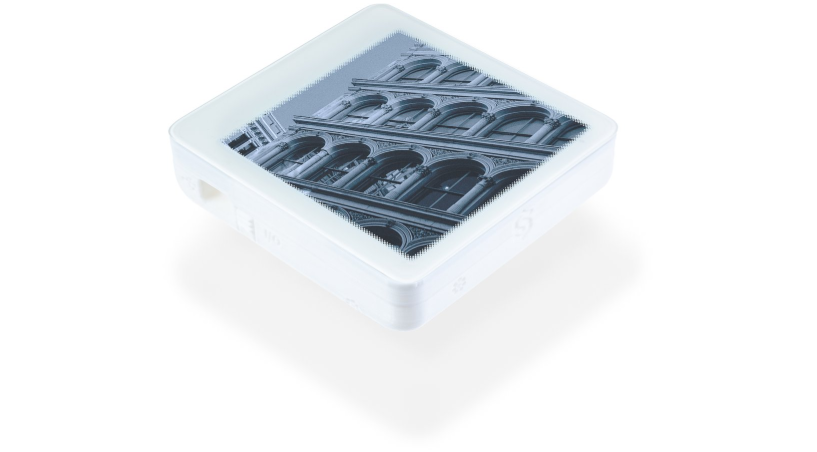

带玻璃面板与塑料盖板的两种型号

基于 ESP32 微控制器深度开发，内置1200mAh电池与精确电源管理系统，支持 USB-C 便捷充电与电量监控。配备实时时钟（RTC）、MicroSD 卡槽、陀螺仪/加速度计、温湿度/空气质量/手势传感器、可调频蜂鸣器，并通过GPIO扩展器与easyC生态系统实现外设互联，构建出功能强大的传感器中枢。

告别电子墨水屏的复杂操控！通过标配 USB 线连接电脑即可快速启用，无需繁琐设置。软件生态同样友好：原生支持Arduino/MicroPython，社区提供ESPHome支持。Arduino库内置丰富示例，数行代码即可刷新屏幕内容。出厂预装外设模式固件，支持通过UART指令实时修改显示。

功能参数

显示屏

• 3 位灰度：黑白 + 6 阶灰度（兼容 1 位黑白模式）

• 分辨率：600×600像素

• 局部刷新：0.18秒（1 位模式）

• 全局刷新：0.86秒（含清屏，1/3 位模式皆适用）

• 多点触控+可编程 LED 前光

• 环保设计：采用再生电子墨水屏

硬件配置

• ESP32 主控（8MB 闪存+4MB 内存）

• CH340 USB-UART转换器

• PCAL6416 GPIO扩展器

• 板载MicroSD卡槽

连接能力

• Wi-Fi/蓝牙低功耗双模

• USB-C 供电/编程二合一接口

• easyC（qwiic/STEMMA QT）外设接口

传感器矩阵

• BME688 环境传感器（温/湿/气压/空气质量）

• APDS-9960 侧边手势传感器

• LSM6DS3 陀螺仪+加速度计

• PCF85063A 实时时钟（带备用电池）

• 用户唤醒键+可调频蜂鸣器

电源系统

• 超低功耗：待机电流18µA

• TPS65186专用电子墨水电源

• MCP73831电池管理+BQ27441电量监控

• 预装1200mAh锂离子电池

物理参数

• 尺寸：90×83×24mm

• 可选玻璃/塑料两种保护面板

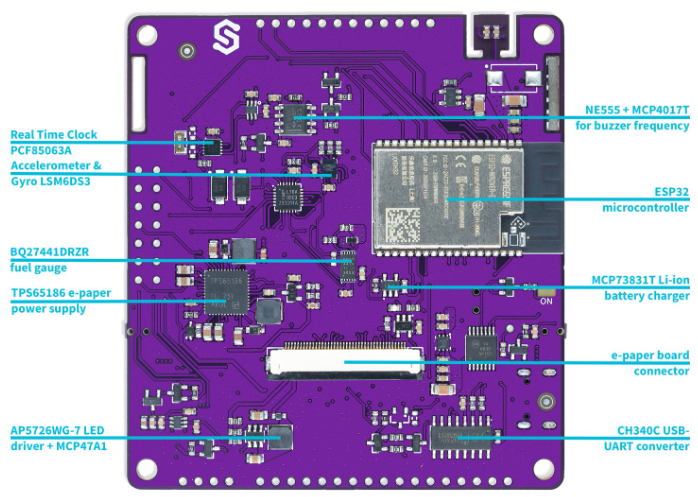

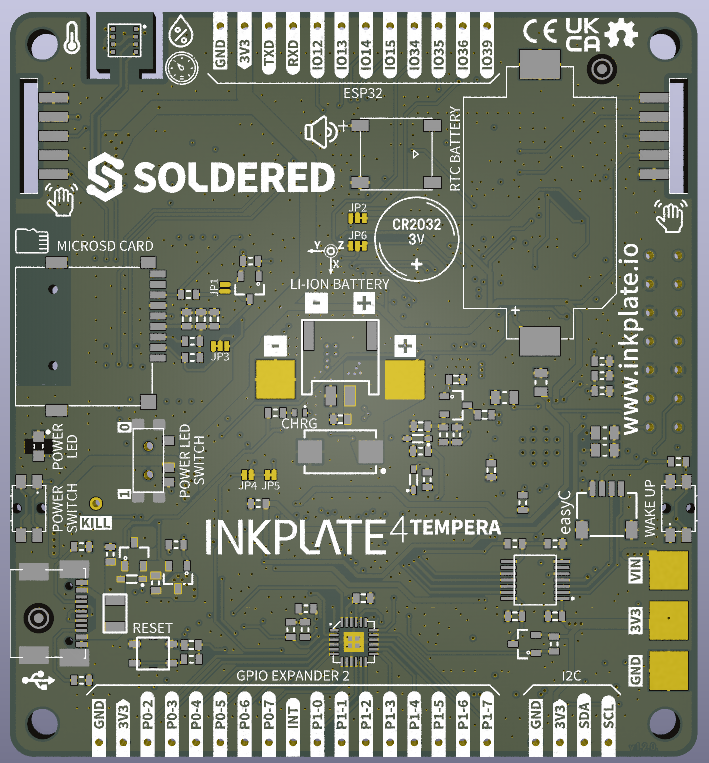

器件与布局

顶视图

背视图

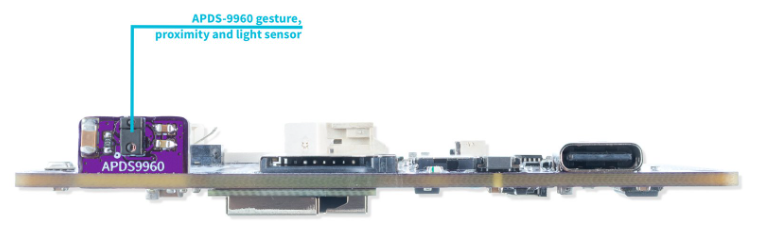

侧视图

创意无界

从互动日历、股市看板、数字相框、气象站到传感器仪表盘，Inkplate 4 TEMPERA的潜力远不止于此：

• 智能生活中枢：联动智能家居设备，化身灯光/温控终端；厨房菜谱助手、实时新闻播报站

• 电子艺术画布：SD卡相册轮播、传感器数据可视化艺术、复古黑白「照相亭」

• 护眼阅读器：装载电子书/论文库，扩展存储实现掌上图书馆

• 创客实验室：植物监测站、健身数据追踪器、编程教学工具

• 极客玩具：通过编码将想象力转化为现实应用

Inkplate 4 TEMPERA的精髓在于其无限可塑性——只要拥有创意与代码，它就能成为您想要的任何形态。

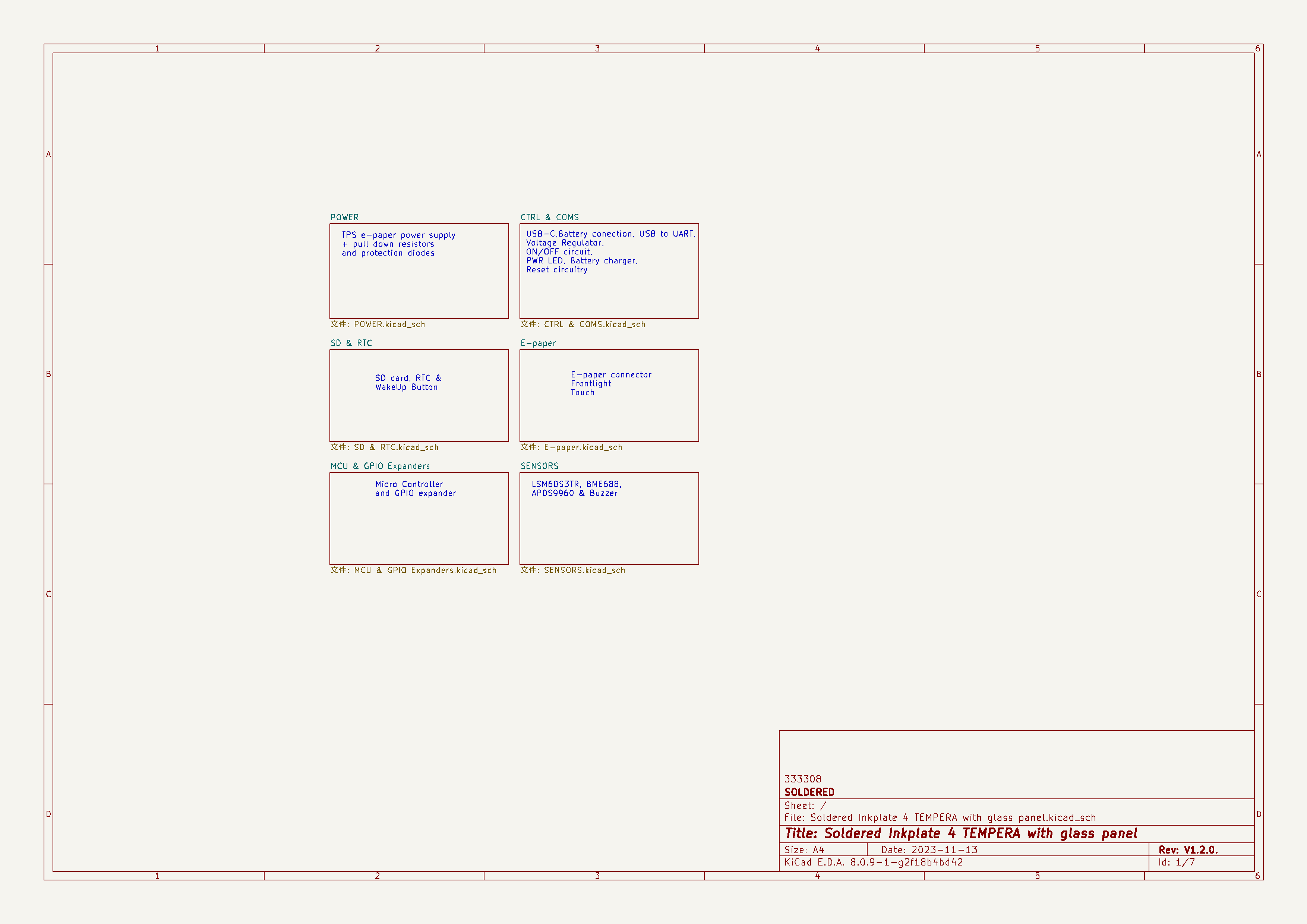

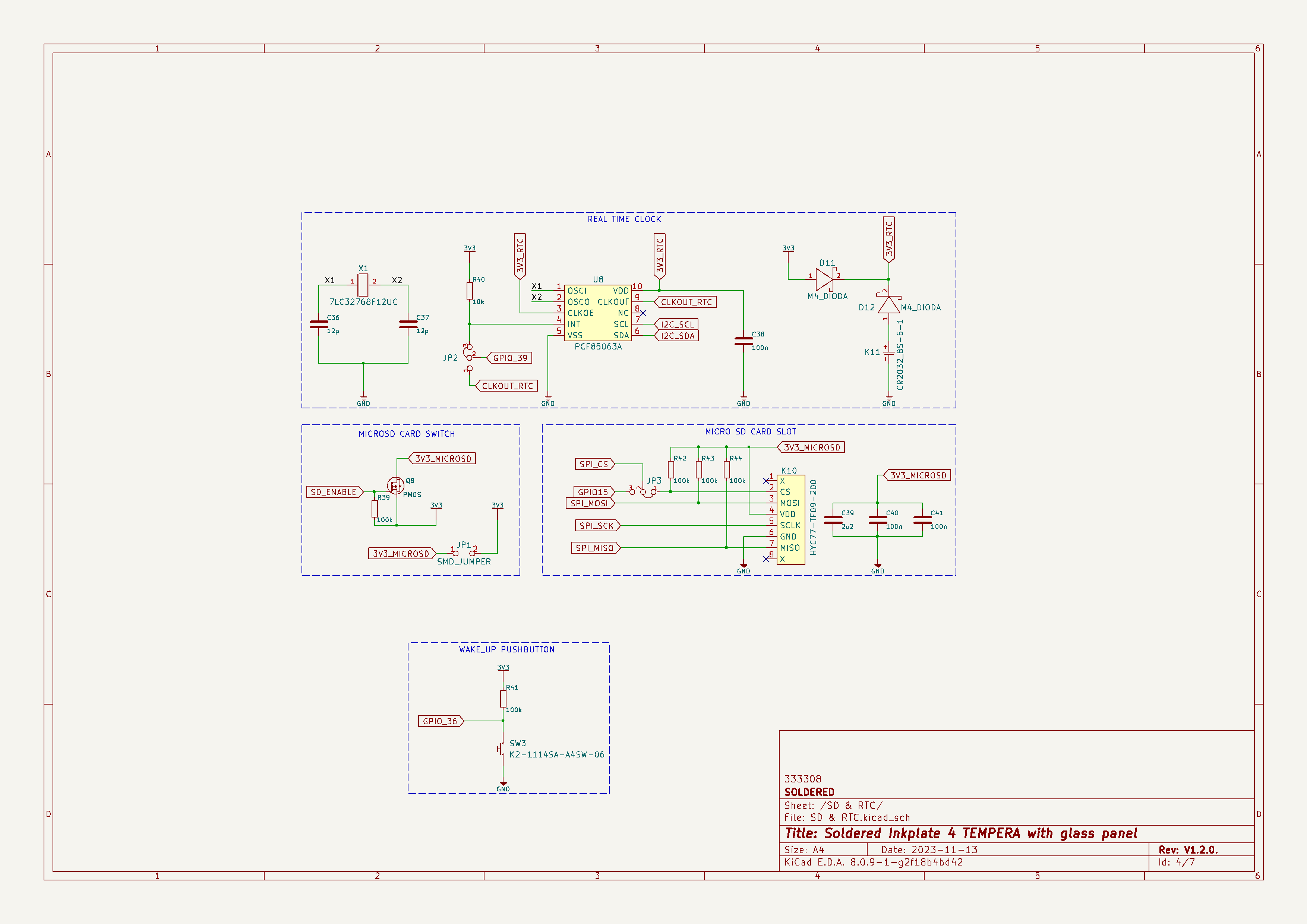

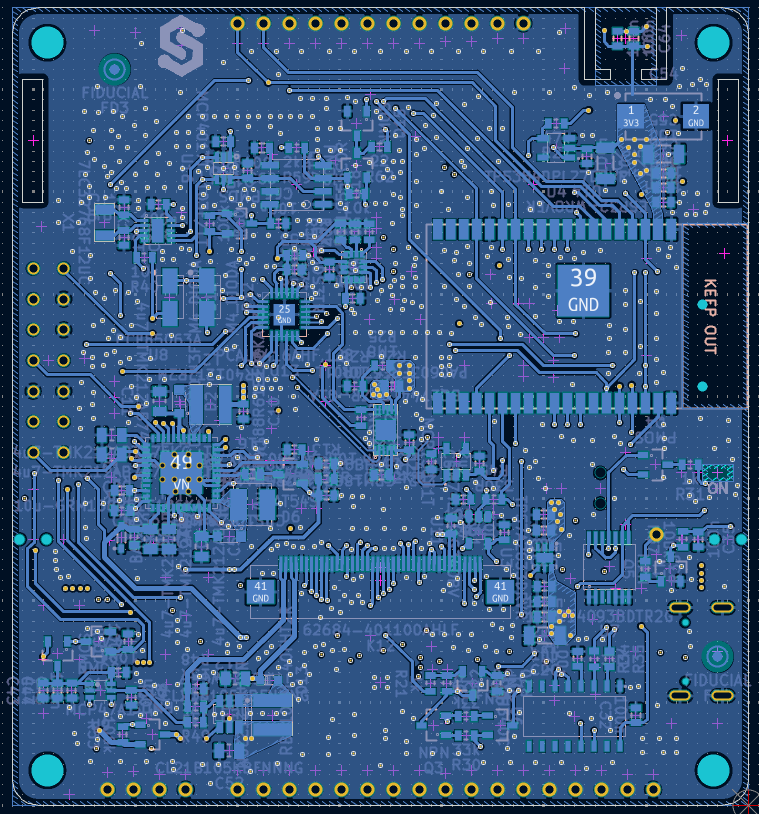

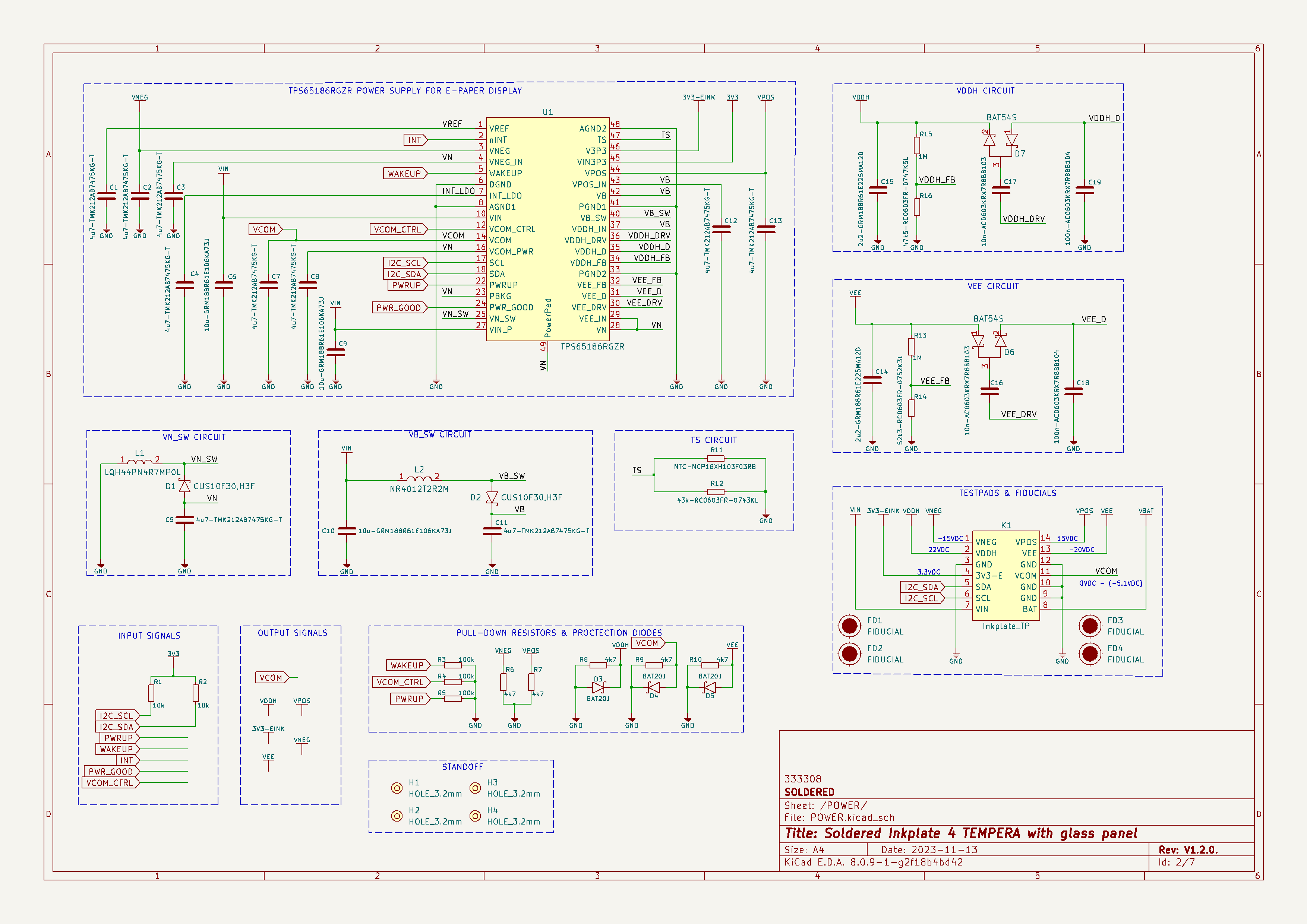

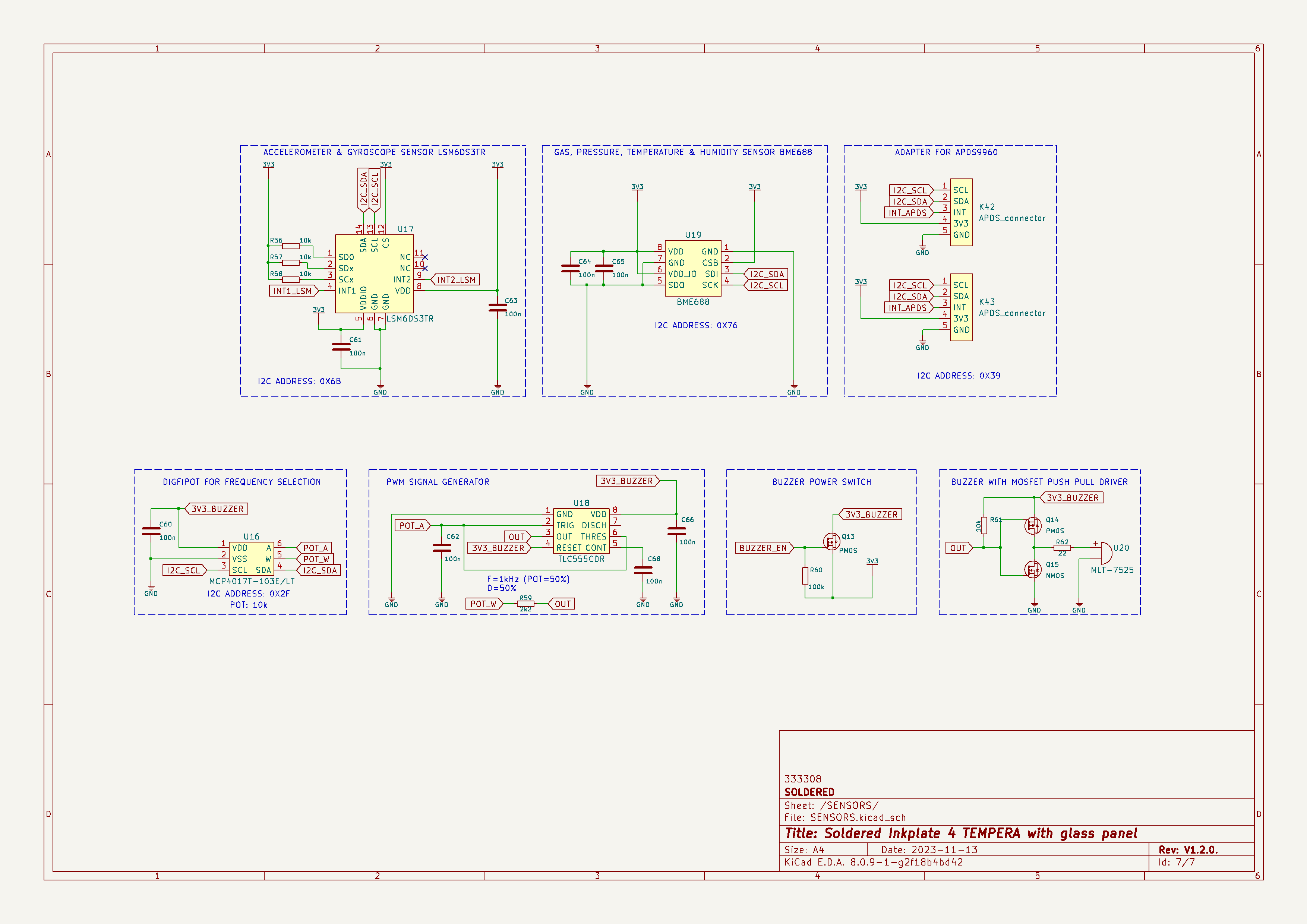

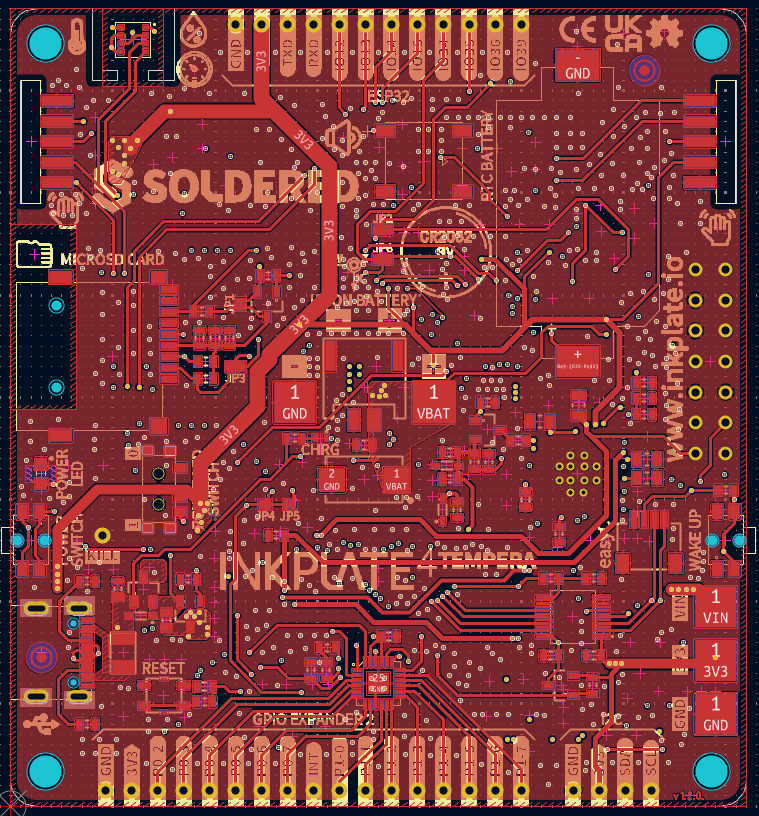

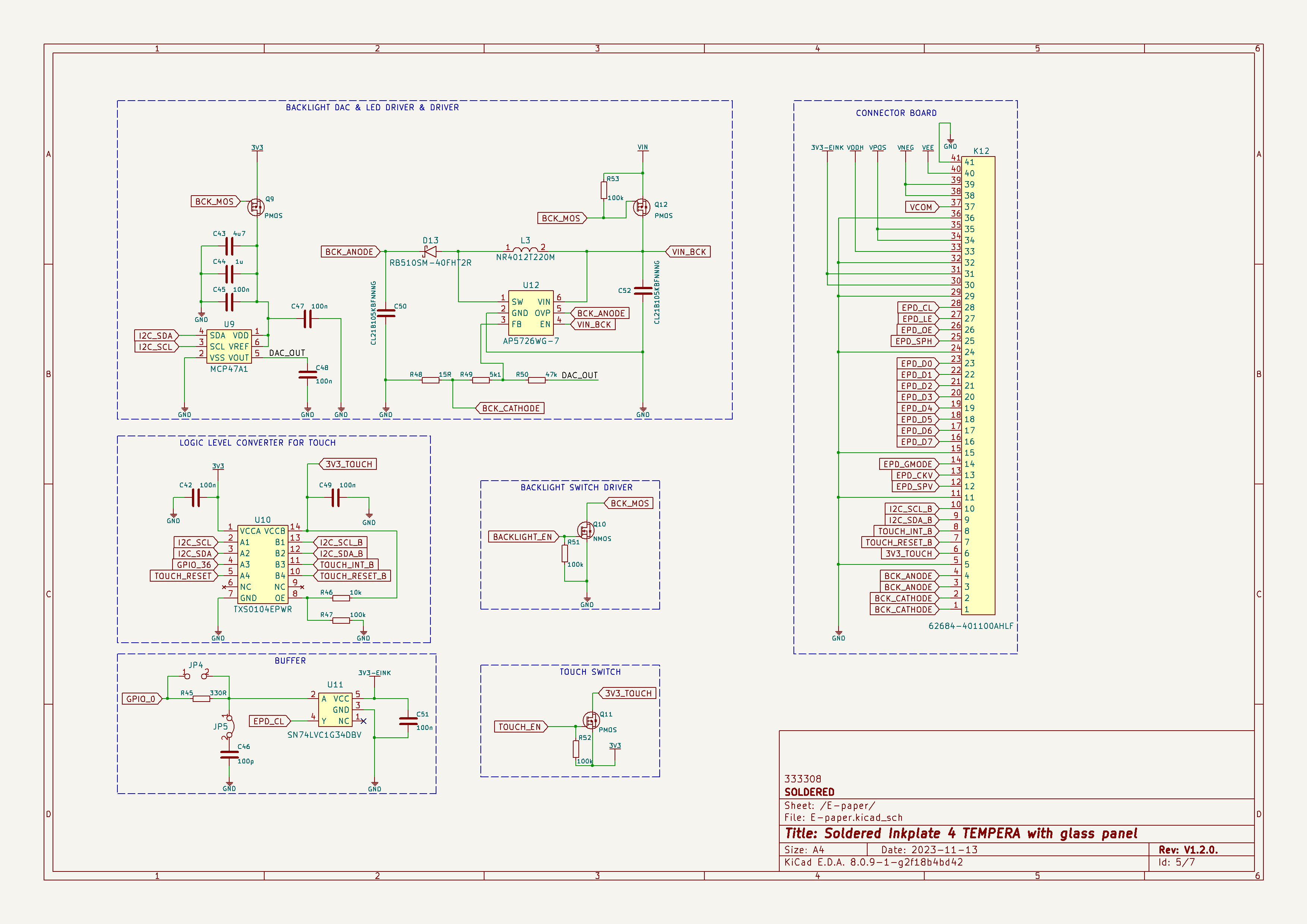

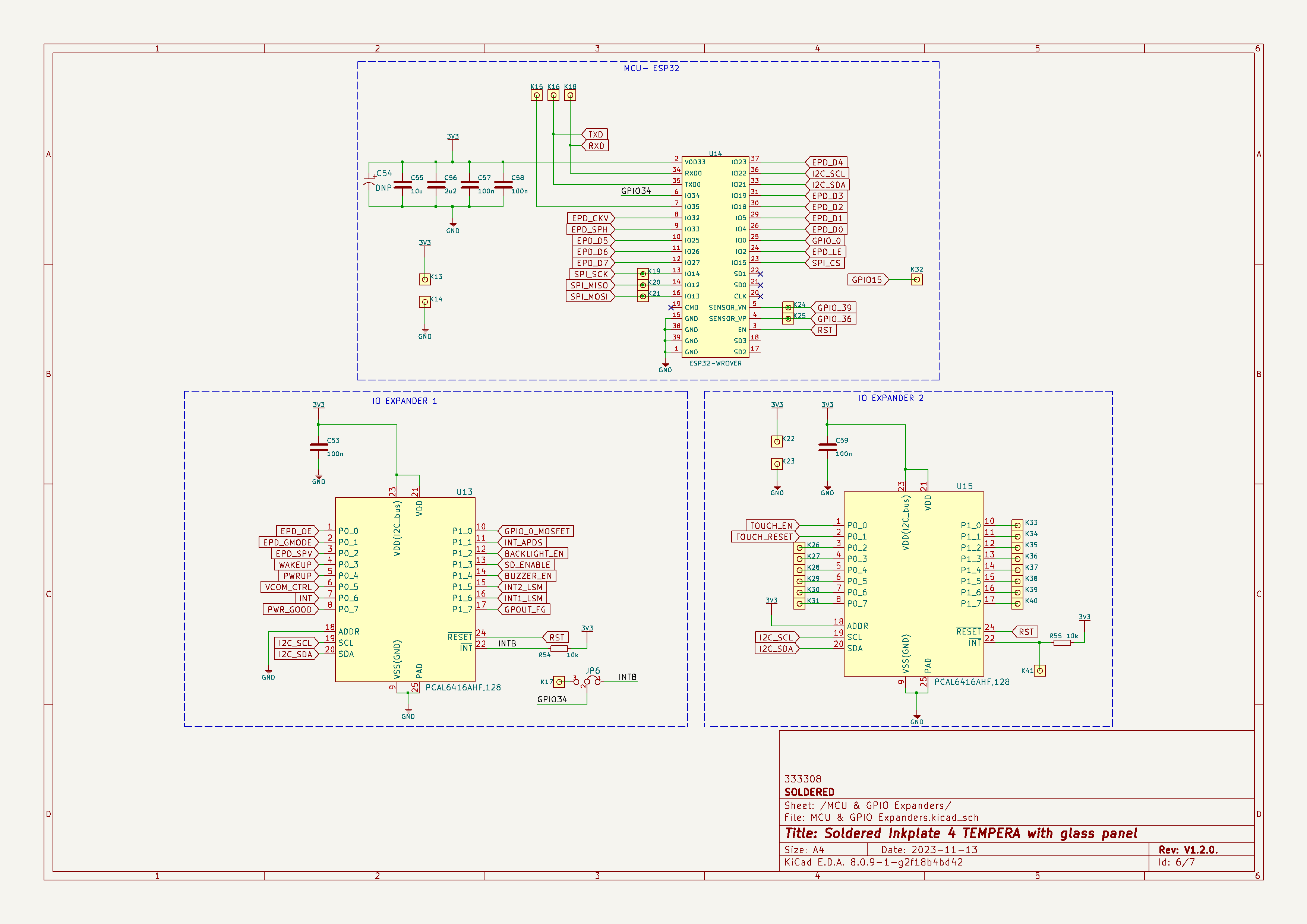

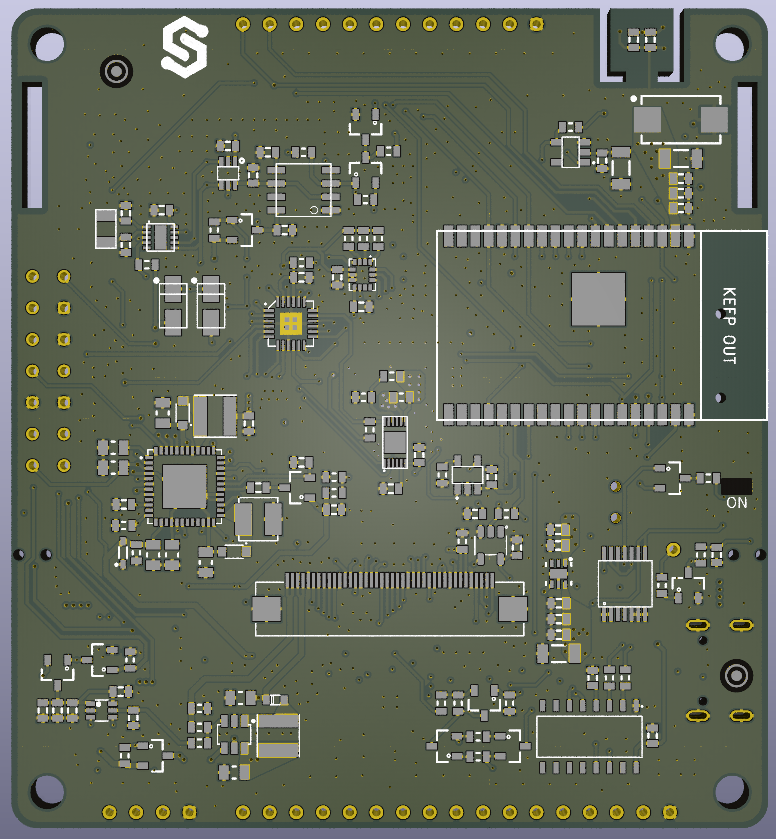

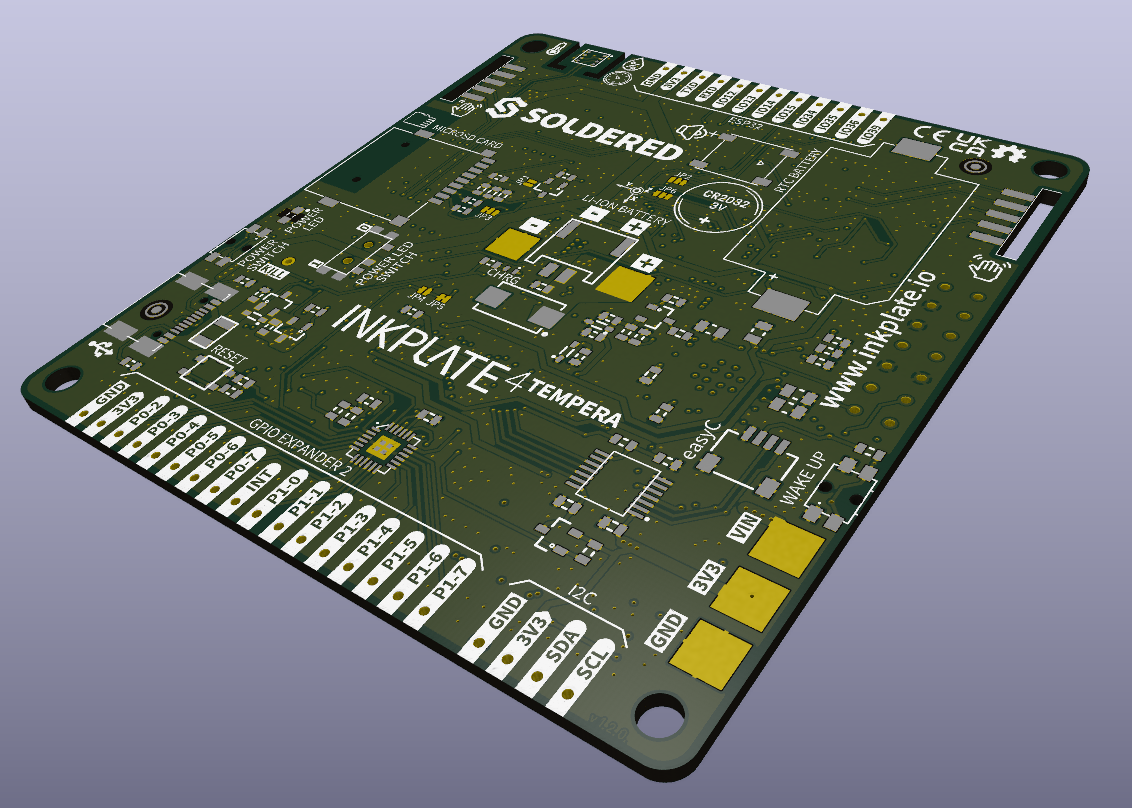

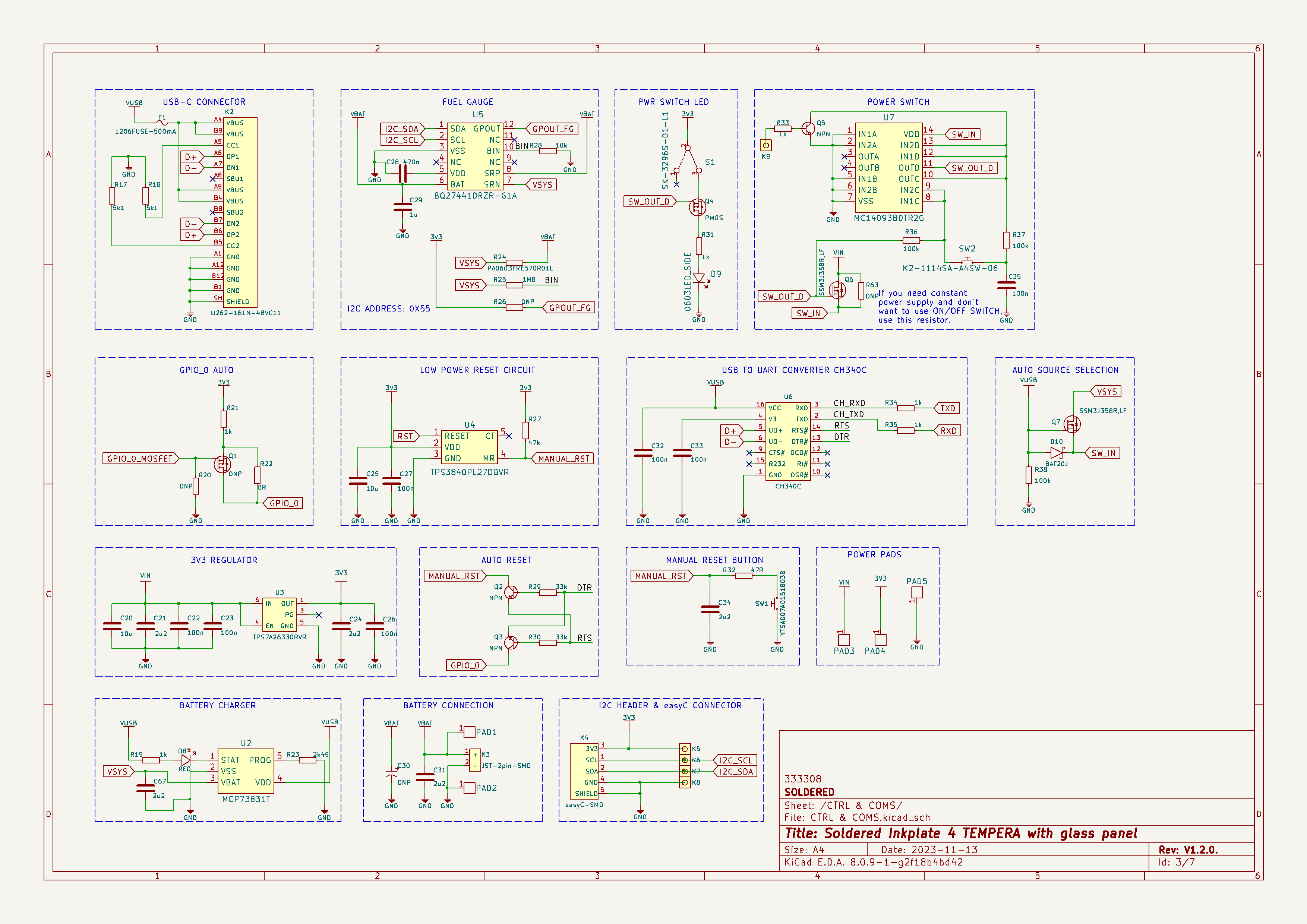

原理图 & PCB

License

TAPR Opoen Hardware License

仓库 & 下载

可以在Github中获取开源仓库：

https://github.com/SolderedElectronics/Soldered-Inkplate-4-TEMPERA-with-glass-panel-hardware-design
