概览

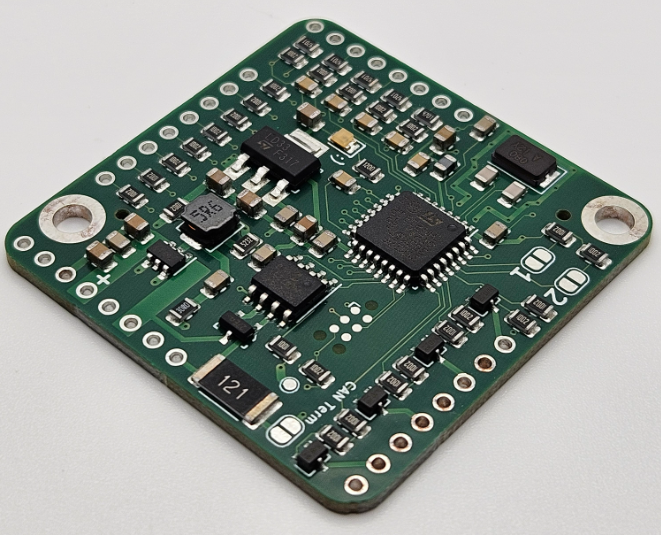

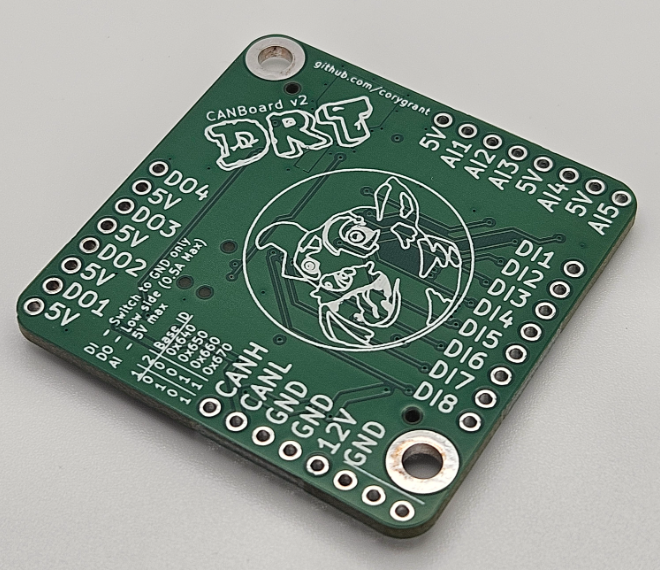

CANBoard 是一款支持 CAN 的简单 IO 板，专门设计用于方向盘/按钮盒/面板等设备。

• 8 个数字输入

• 接地开关

• 5 个模拟输入

• 最大 5V

• 4 个数字输出

• 低端开关（集电极开路）

• 每个最大 0.5A

• STM32F303K8

目标

• 制作一个低成本设备，让我和我的朋友们可以在我们的项目车上使用

• 使用易于手工焊接的元件（因此是 0805），最好是我的常用元件库存（例如：LD1117S33CTR）。

• 与他人分享我的作品，以获得参考、灵感或合作。

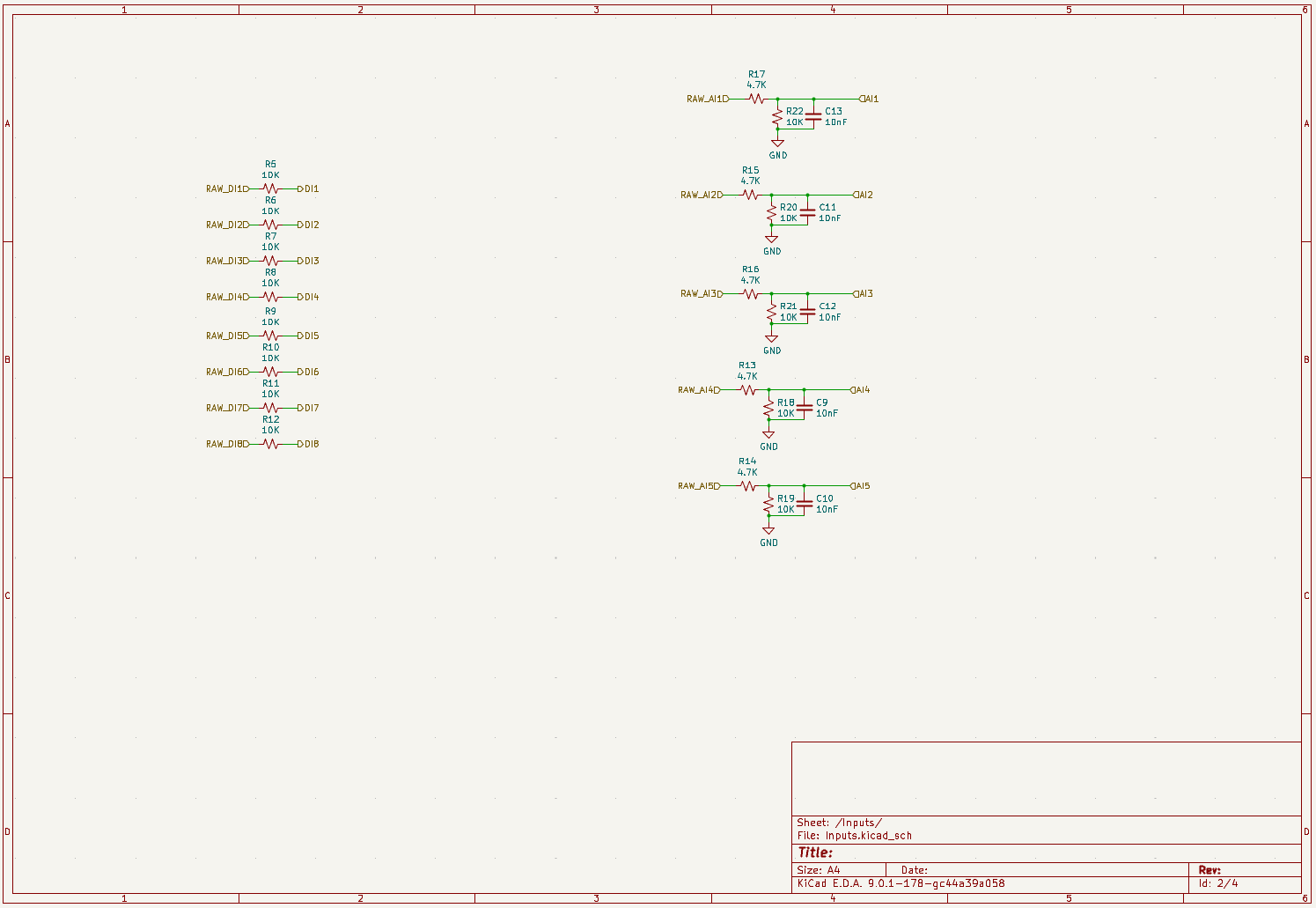

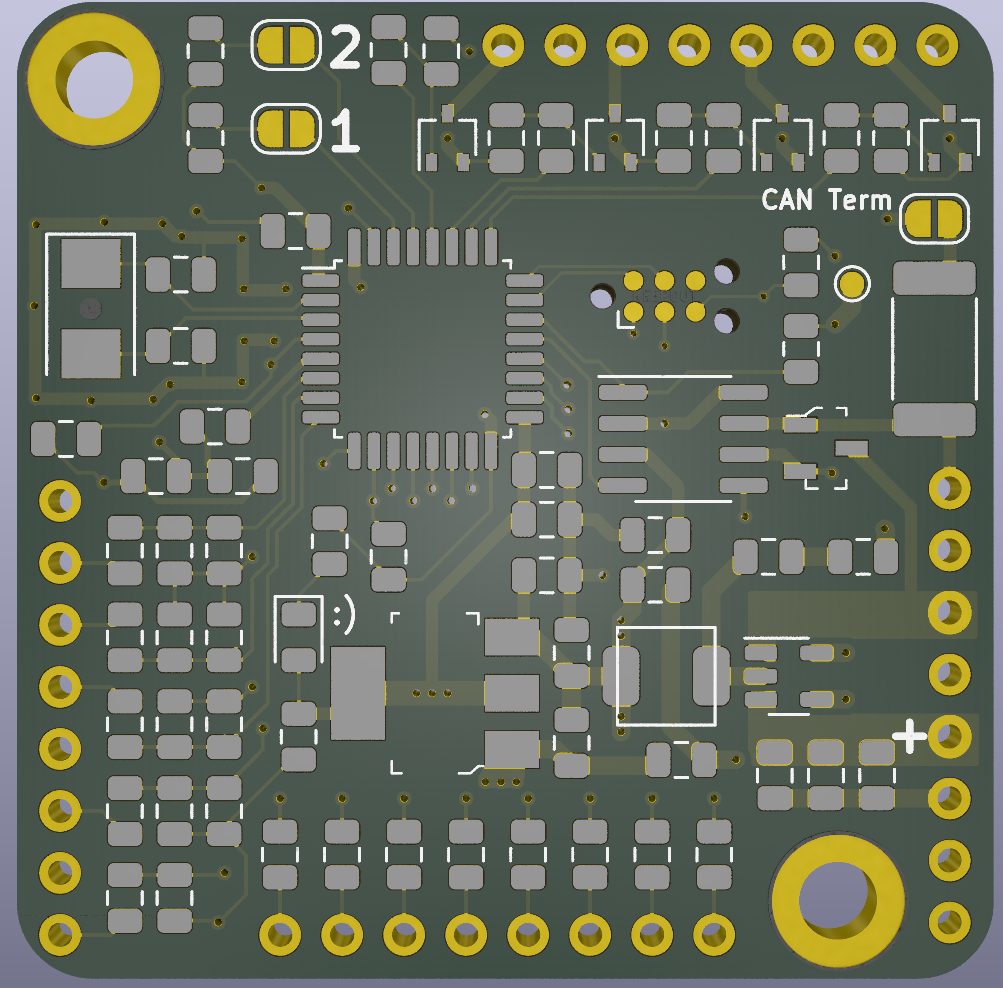

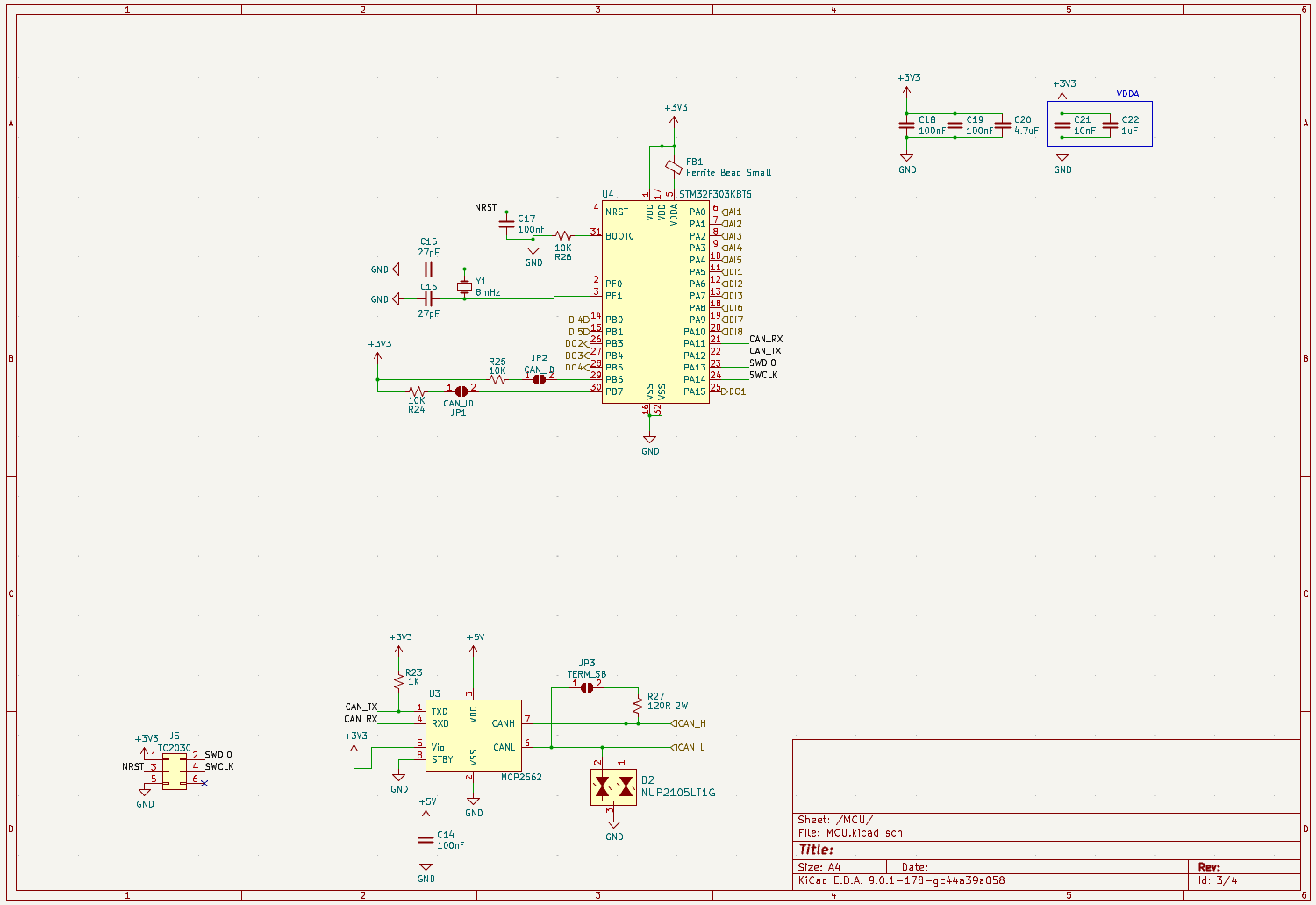

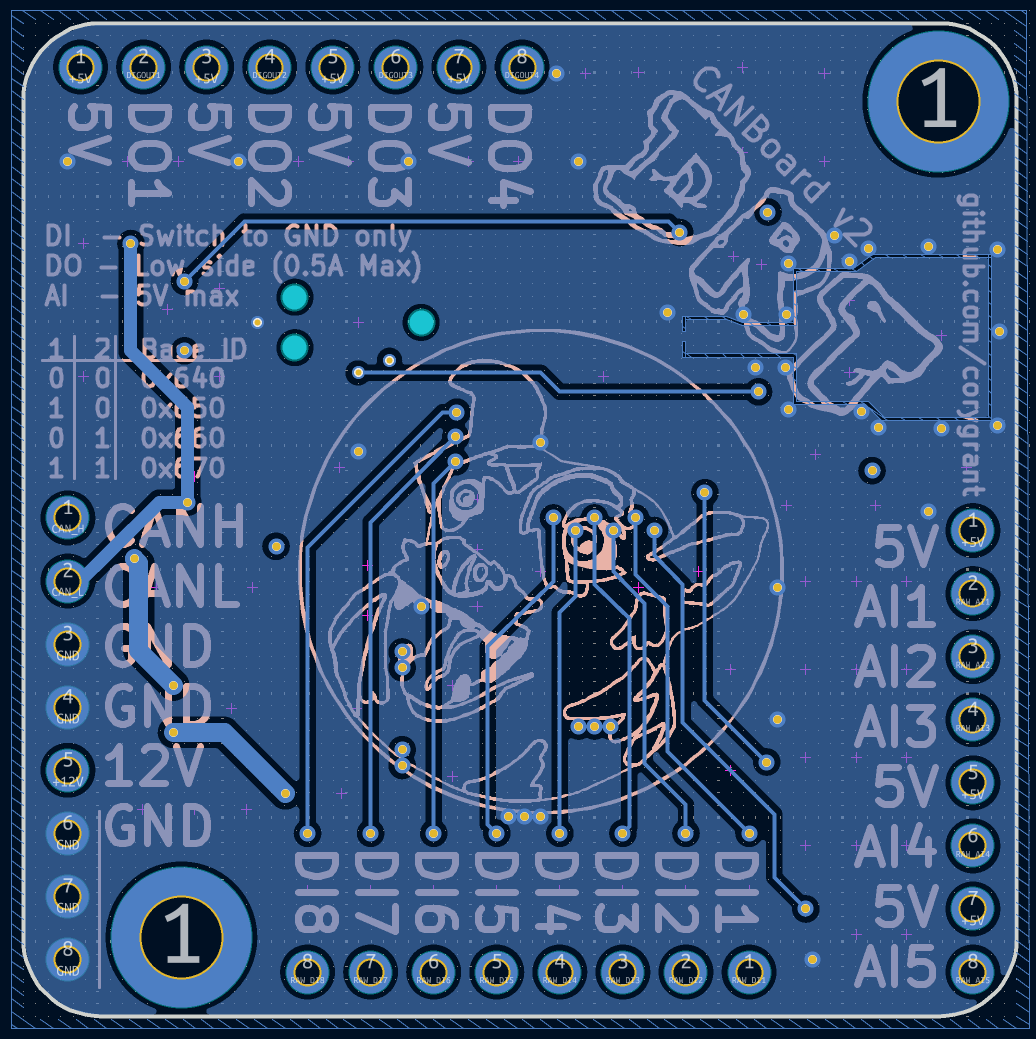

原理图 & PCB

License

MIT

仓库 & 下载

可以在Github中获取开源仓库：
https://github.com/corygrant/CANBoard_HW
