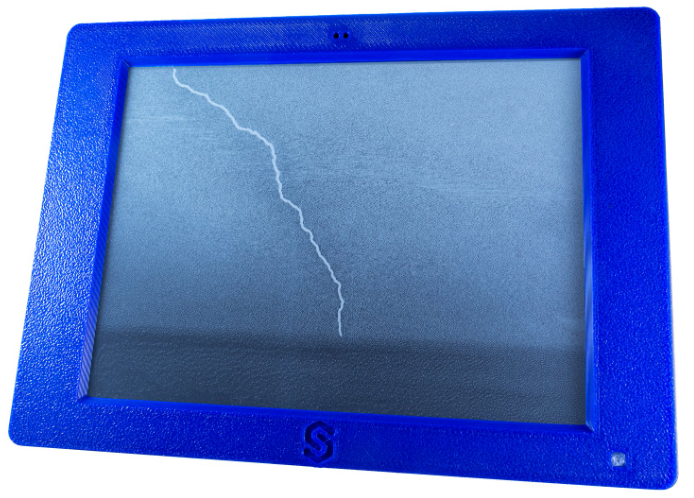

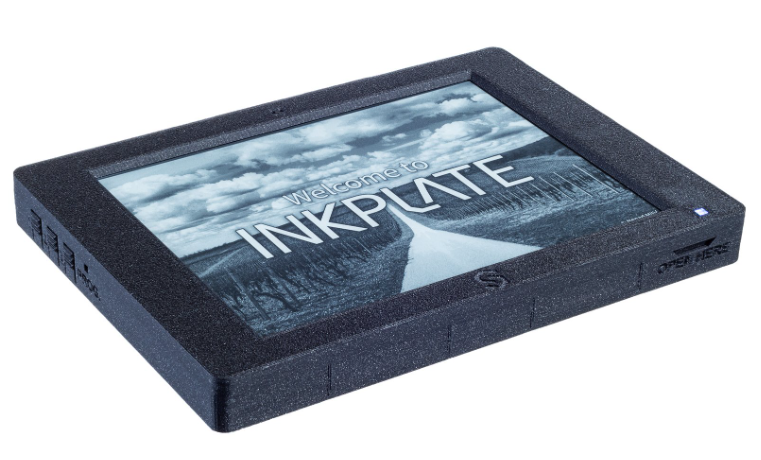

“ Inkplate 6 MOTION 是 Soldered Electronics 公司设计的一款 6 英寸、低延迟的电子墨水屏。主控使用了 STM32H743。 ”

概览

Inkplate 6 MOTION 是一款多功能、可高度定制的工具，专为创客、设计师、思想者以及其他希望充分利用电子纸显示技术的人群打造。其适应性、类纸质感的美学设计、日光下的可读性以及极低功耗特性，使其成为广泛应用的理想选择——无论您是创意专业人士、产品设计师、工程师、学生、作家、智能家居爱好者，还是任何从事创造性或技术性探索的人。

Inkplate 6 MOTION 是 Inkplate 系列的高级版本，配备 6 英寸电子纸显示屏，其延迟显著降低。凭借11帧/秒的刷新率，该显示屏在呈现动态内容（如动画、视频、键盘输入、图形化界面元素及滚动文字）时，能大幅减少视觉迟滞。结合高性能的32位 STM32H743 微控制器及增强的连接选项，该设备成为高性能电子纸项目的理想选择。

Inkplate 6 MOTION 配备旋转编码器（用于快速菜单导航和选择）和重力加速度计和陀螺仪（用于跟踪设备方向）。

功能特性

硬件设计

Inkplate 6 MOTION 搭载了丰富的硬件配置以支持多样化项目开发，无论是显示照片、数据采集与可视化、文本读写，还是其他需结合电子纸技术独特优势的应用场景均可胜任。其核心特性包括：

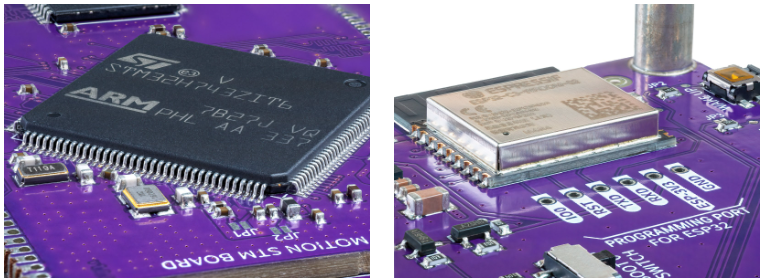

双处理器架构：采用双核 STM32H743ZIT6 微控制器作为主控芯片，并辅以 ESP32 协处理器专用于 Wi-Fi 和蓝牙 4.0（TME）连接功能。配备 2 MB 闪存、STM32 内置的 1 MB SRAM 以及 32 MB 外部 DRAM（型号 W9825G6KH-6），为嵌入式应用提供了充足的存储空间与数据处理性能。

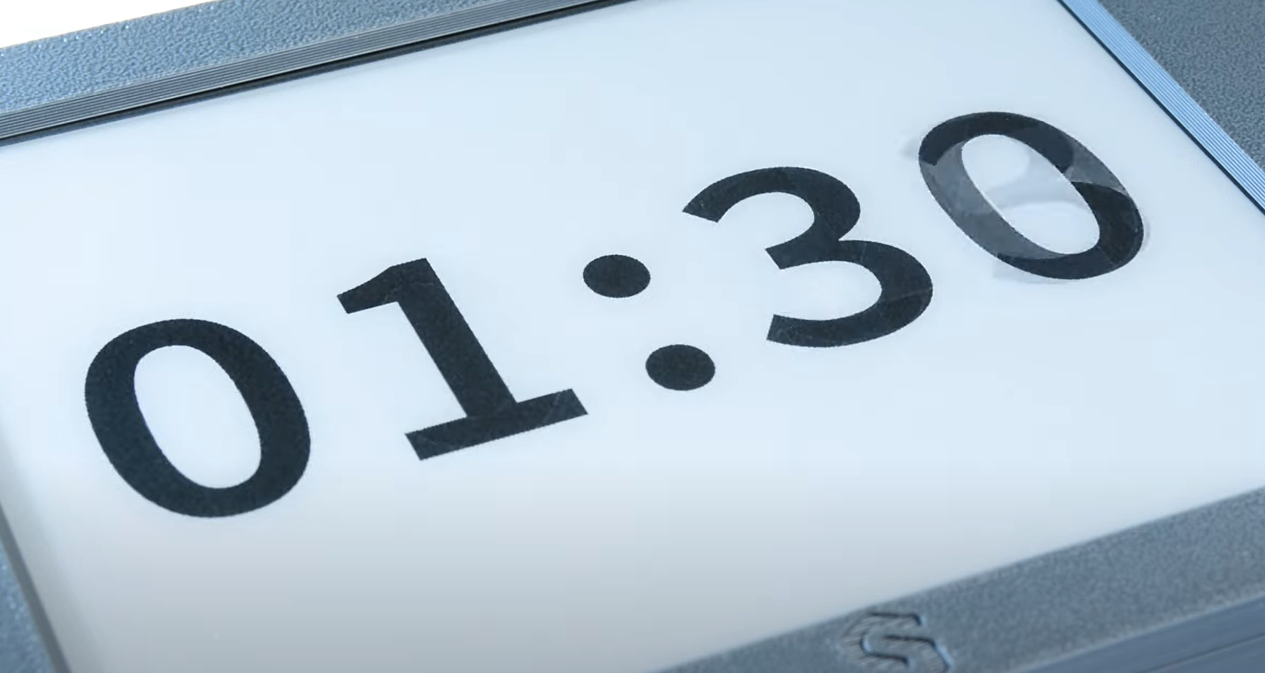

这是一块性能强化的6英寸显示屏，具备1024x758像素分辨率并支持局部刷新。其加速刷新周期达91毫秒（即11帧/秒），优于大多数同类电子纸设备，可显著减少画面迟滞并呈现更流畅的动态效果。

该显示屏呈现类纸质感美学，拥有自然有机的外观形态，视觉体验柔和舒适。其高对比度与清晰线条可显示16级灰度（包括黑色、白色及14级灰色过渡），并支持局部灰度刷新功能。此外，屏幕具备近180度超广视角，即使在强烈日光下也能清晰显示。

低功耗、长续航与快速充电能力让设备持久保持工作状态。Inkplate的深度休眠模式仅需22μA电流，在3小时充电后可持续运行数百天。其内置的STM32实时时钟（RTC）及 CR2032 纽扣电池备用电源（需用户自备），可确保所有设备配置及运行模式下时间记录的连续性。

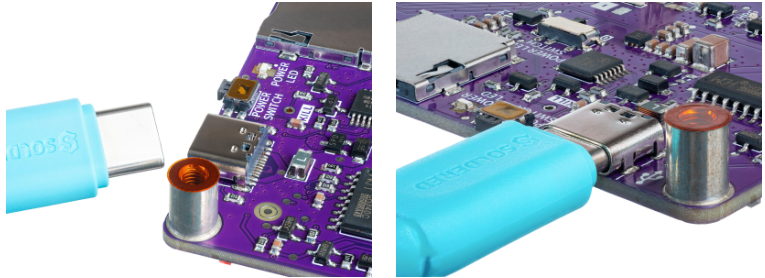

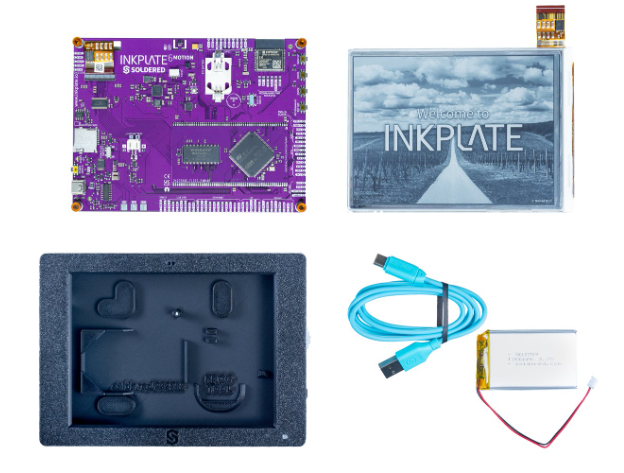

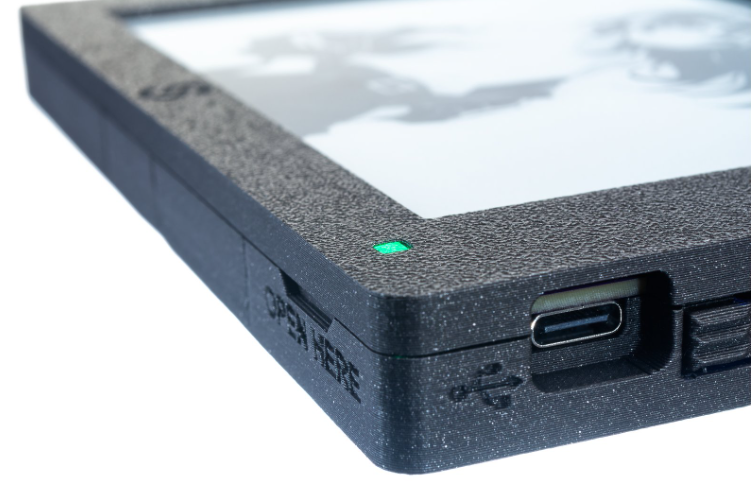

得益于配备USB-UART转换器与USB Type-C接口的便捷设计，设备可轻松完成编程、供电及充电的一站式连接。内置电池与一体化外壳版本则为各类场景提供即插即用的电子纸解决方案。

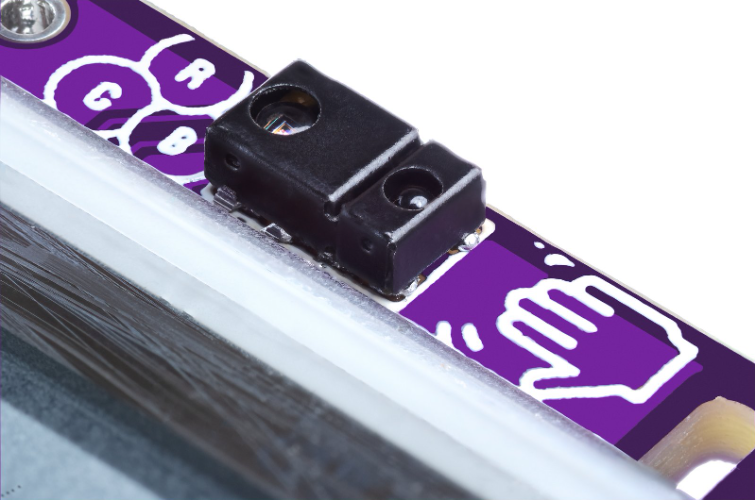

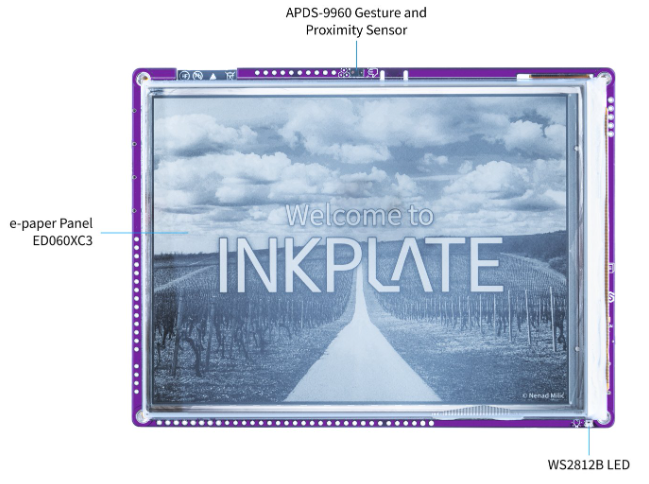

通过内置的前置 APDS-9960 传感器进行运动检测，可以设计手势菜单并与之互动，还能检测颜色和记录距离。

多色 WS2812B LED 指示灯位于电路板的一角，提供简单、多功能的反馈。

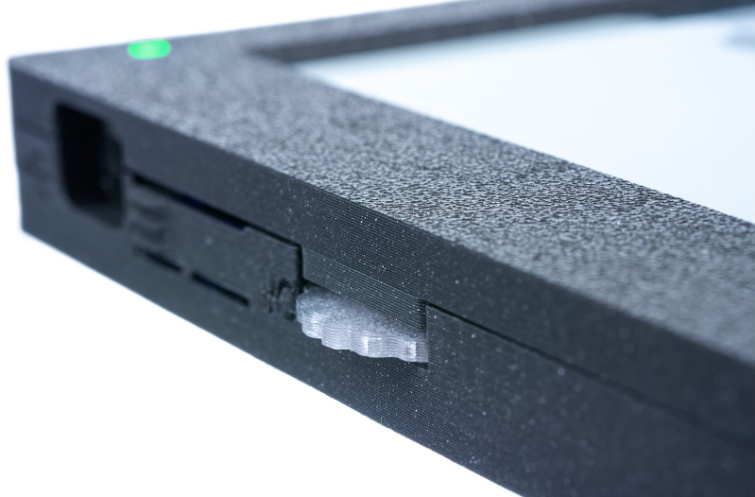

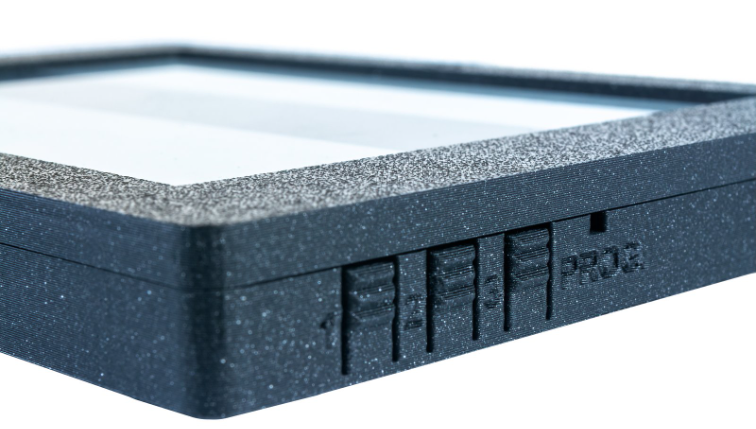

三个按钮可通过外壳进行操作，并可编程以支持各种命令。

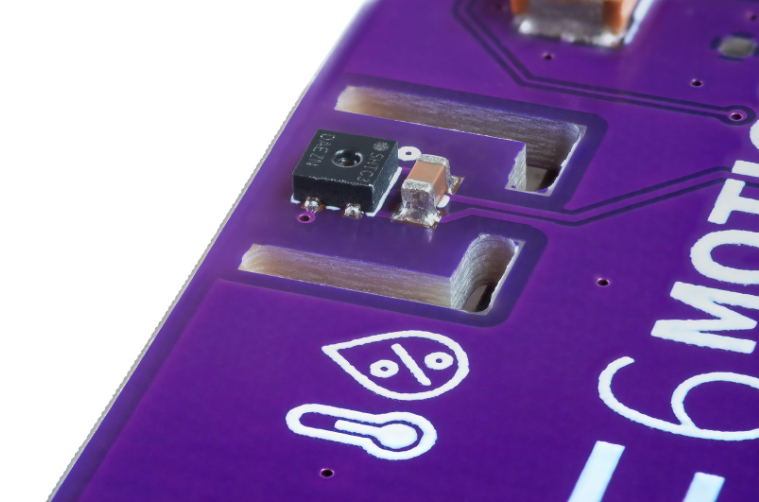

通过 SHTC3，Inkplate 6 MOTION 可以对温度和湿度条件进行监控、分析和可视化。

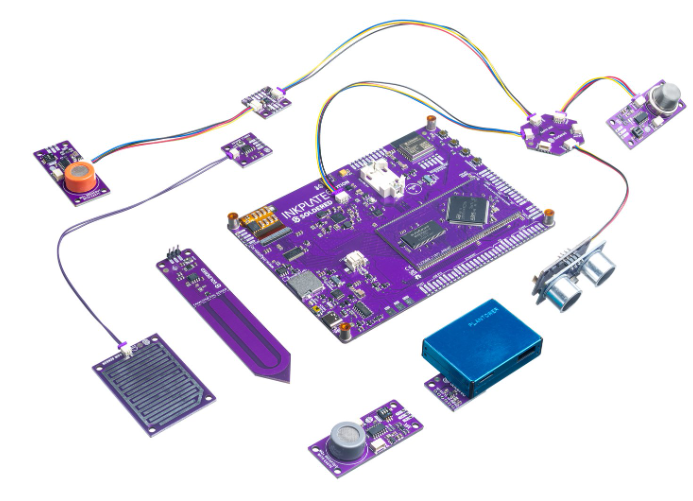

通过简化 MCU 与外部硬件模块之间的连接，easyC 外设支持简化了传感器和执行器的原型开发。使用 easyC 框架，您可以建立自己的气象站、数字秤、运动检测器、测光表或智能园艺控制台（仅举几例）。

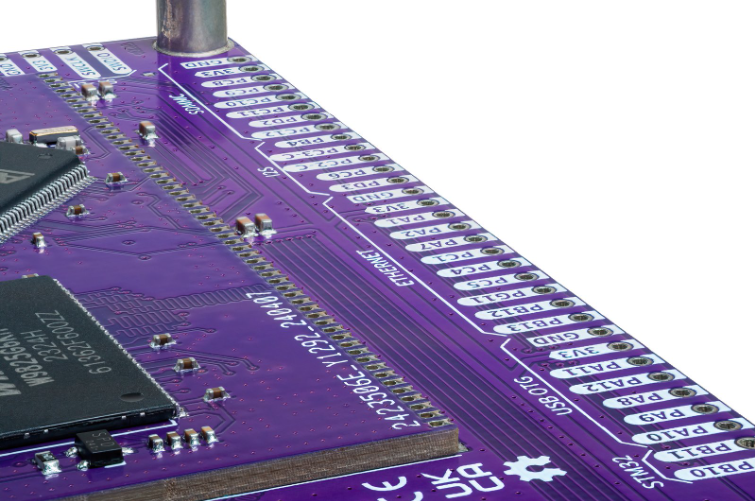

30 个 GPIO 引脚提供额外的外设支持。所有可用协议--包括以太网、USB OTG、I²S、SDMMC、I²C、SPI 和 UART--均已公开，因此只需正确的电缆即可实现无缝集成。

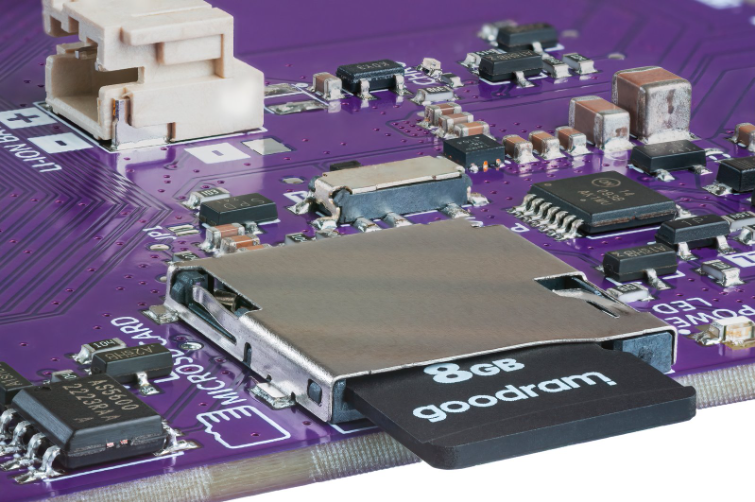

闪存允许您使用板载 MicroSD 卡插槽显示图像和视频、存储文件或传输数据到 Inkplate 或从 Inkplate 传输数据。

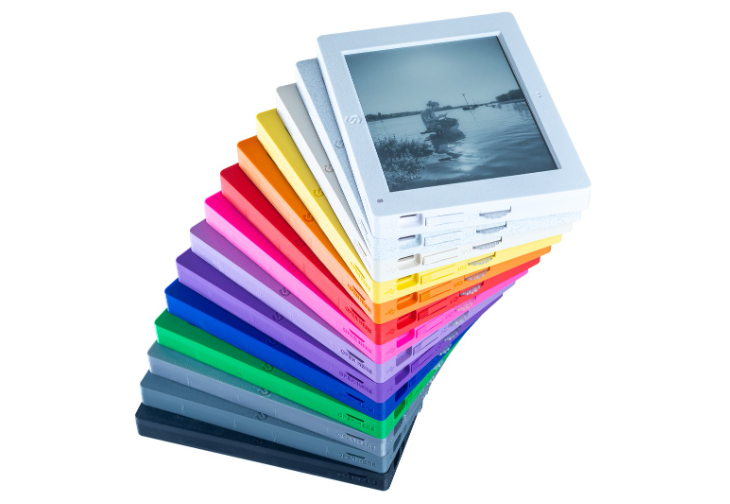

多彩的外壳可让您尽情挥洒创意，或通过从 11 种不同颜色中进行选择，在视觉上区分多个 Inkplates。

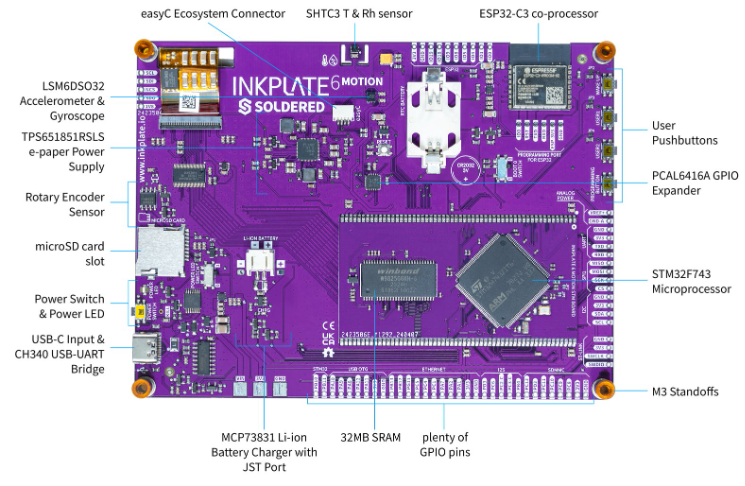

PCB 概览

License

TAPR Open Hardware License

仓库 & 下载

可以在Github中获取开源仓库：
https://github.com/SolderedElectronics/Soldered-Inkplate-6-MOTION-hardware-design

https://github.com/SolderedElectronics/Soldered-Inkplate-MOTION-STM-board-hardware-design
