FourThirdsEye 开源 M4/3 相机模块

“ Canta-Cart 是一件触摸式乐器/合成器。它仅有标准 ID-1 卡片大小（85.6 × 53.98 mm），是一个可以随身携带的小乐器，能成为任何人手里的小玩具，亦能在熟练玩家的手中大显神通。”

概览

FourThirdsEye 是一个开源相机板，专为树莓派5 (Raspberry Pi 5) 和树莓派计算模块4 (Raspberry Pi Compute Module 4) 设计，采用微型四分之三系统 (Micro Four Thirds) 画幅的 IMX294 图像传感器。本项目旨在为高级树莓派项目提供一个高质量、价格实惠且易于获取的相机模块。

FourThirdsEye 可拍摄 1070 万像素 (10.7 Mpix) 的图像和 4K (4096times2160) 视频，并具有更佳的低光性能和动态范围（像素尺寸为 4.63mum）。它非常适合希望通过强大的相机来升级其树莓派项目的摄影爱好者、开发者和创客。

功能特性

开源硬件和软件

IMX294 传感器
集成 TMP117 温度传感器
兼容带有 22-pin FPC 连接器和 4-lane MIPI-CSI 的树莓派5和树莓派计算模块4（引脚排列与树莓派计算模块4 IO 板相同）

说明

树莓派驱动程序：
https://github.com/will127534/imx294-v4l2-driver
3D 模型和 E 卡口转接环 + 滤镜设计位于 /3D_model 目录下。请注意，您需要从一个 E 卡口（镜头增距镜或替换零件）上取下金属环，并将其安装到 3D 打印的转接环上。
在Tindle上限量销售
https://www.tindie.com/products/will123321/fourthirdeye-v10/

其他

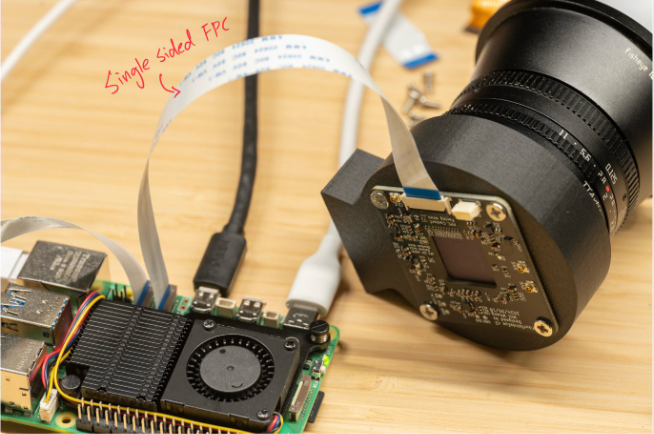

IMX294 在 CSI-2 接口模式下以 1.78 Gbps 的速率运行，这在技术上超出了 RPI5 (1.5 Gbps) 和 CM4 (1 Gbps? ...官方未明确说明) 的规格。但我已在两个平台上进行了测试，均能正常工作。但需要注意的一点是，FPC 排线的质量和长度会影响数据传输。我曾在使用 50 cm 长排线时观察到画面中出现黑色/坏点数据散射的情况，而使用 20 cm 排线则没有问题。此外，要在 RPI5 上充分利用该传感器的全部性能/帧率，您需要对 RP1（相机前端）进行超频，使其能够处理 60 FPS 4K 的数据。传感器本身也很有趣，因为它实际上是一个四拜耳阵列 (quad bayer array)，只是仅提供子像素合并后的输出。理论上它能够发送高/低增益帧输出，但我仍在等待 RPI5 对 HDR 的支持以便进行实际测试。

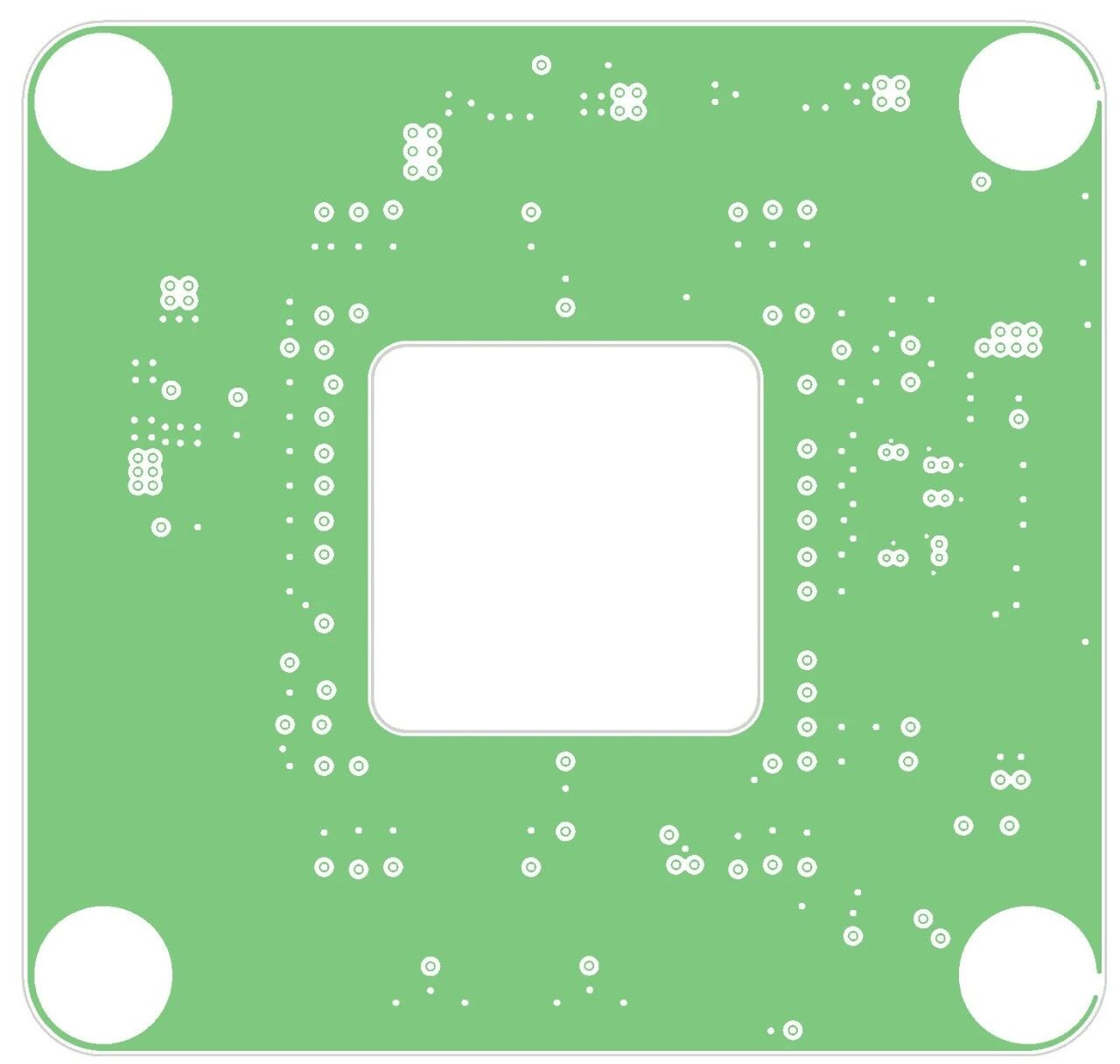

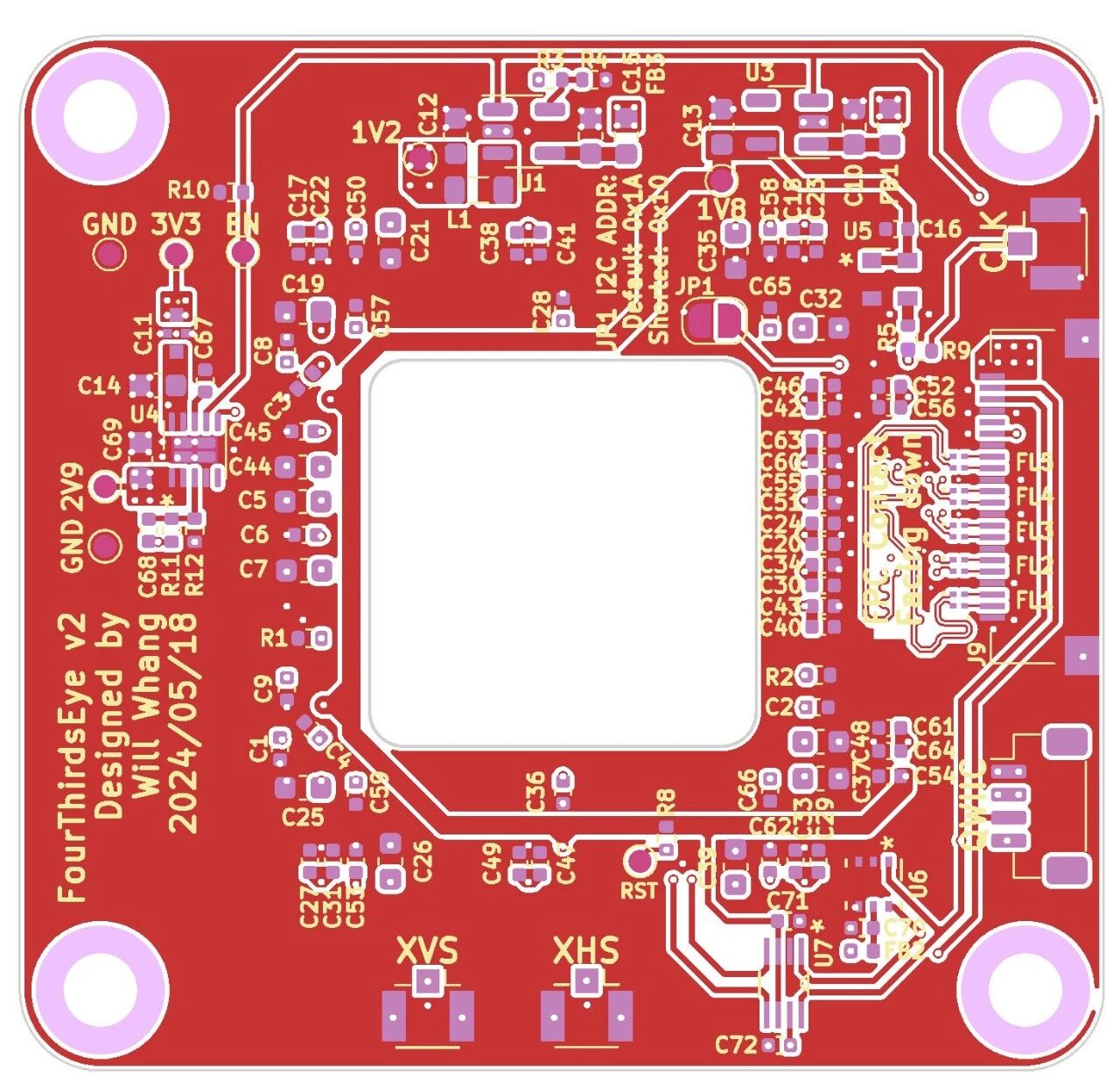

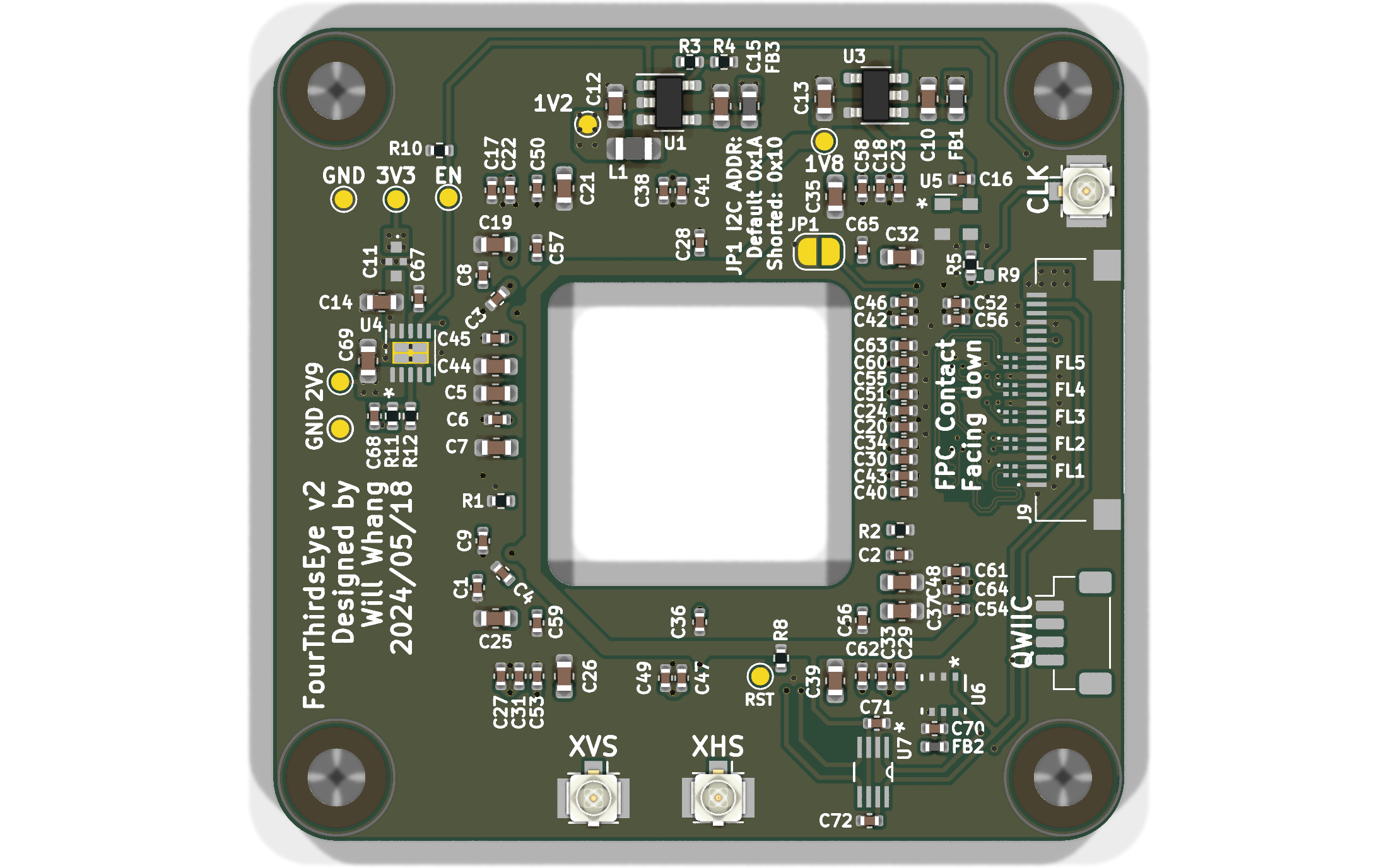

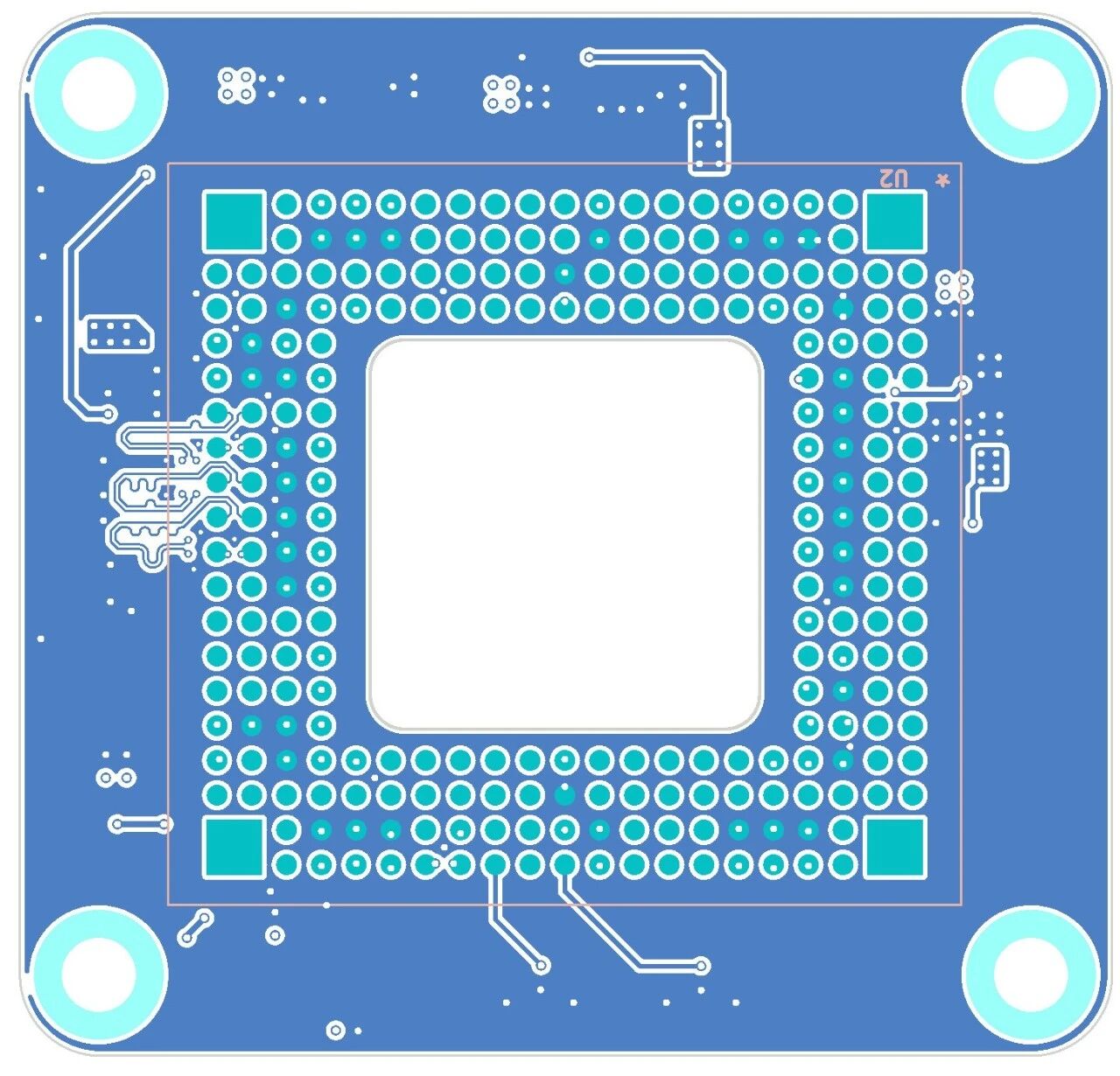

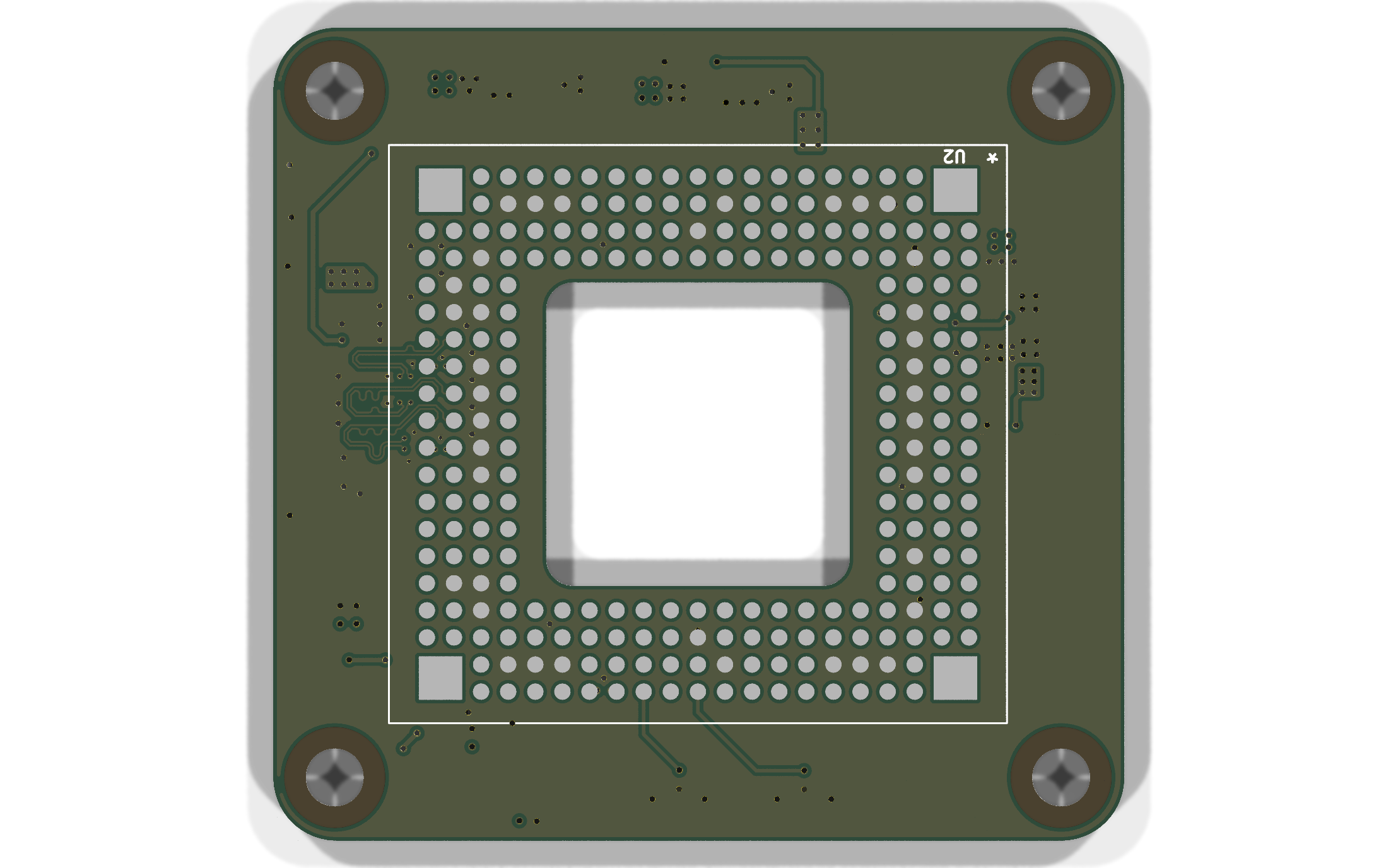

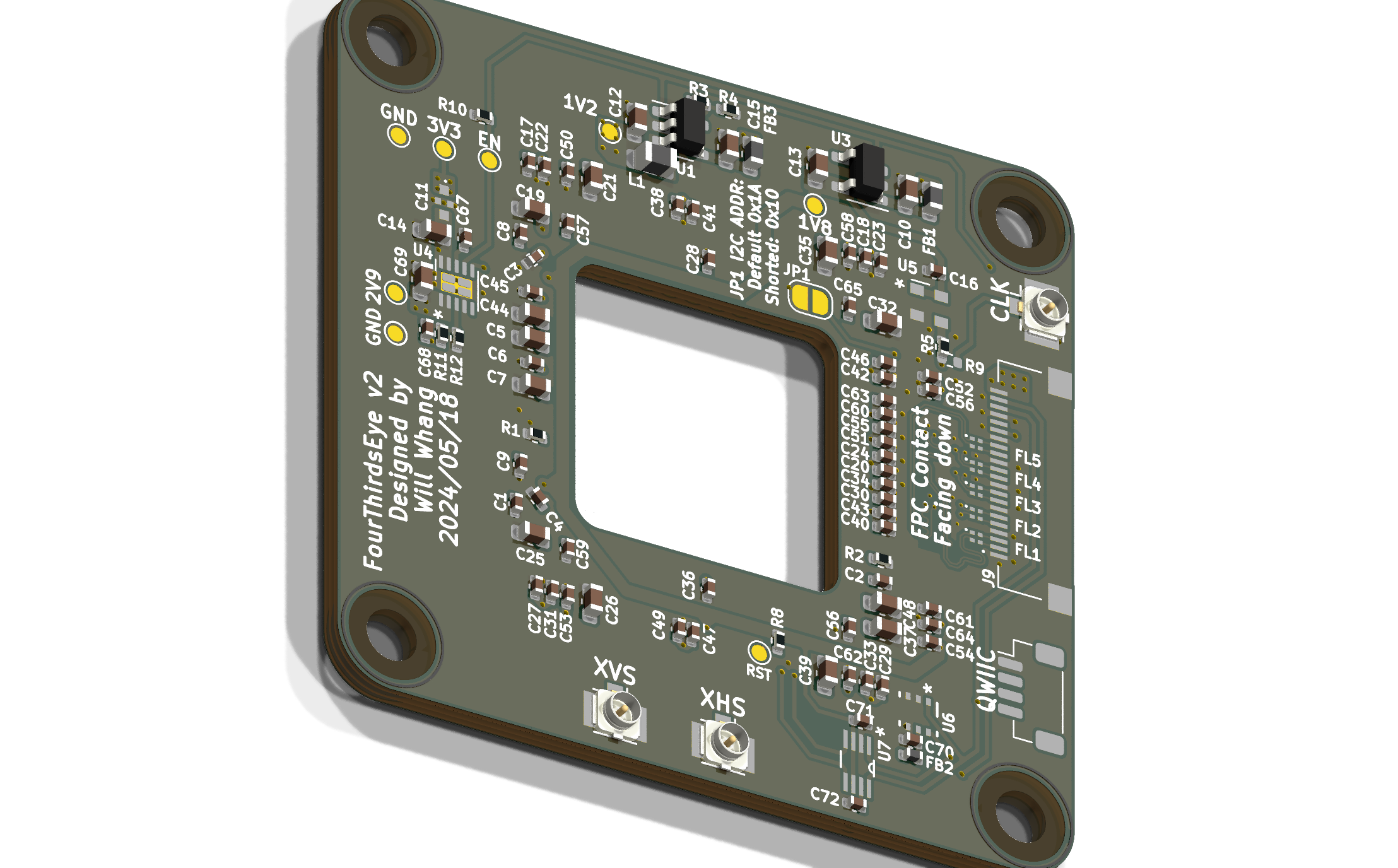

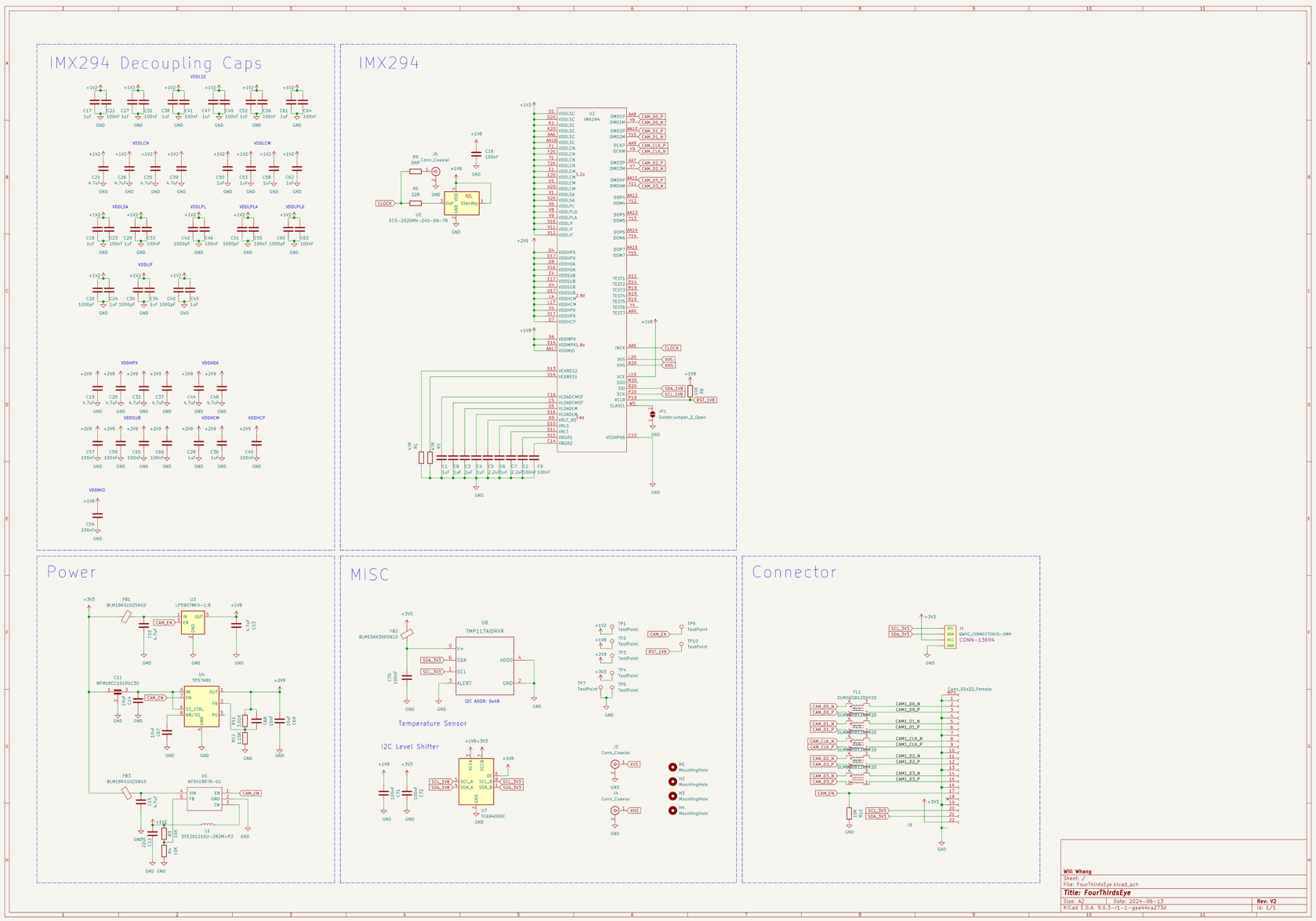

关于 PCB 板的设计，目标是制作一个小型化的相机板，但因此我不得不使用更小的过孔尺寸（0.2 mm）和盘中孔 (via-in-pad) 工艺来放置去耦电容。板上还有一堆微小的 CSI-2 共模滤波器，可能难以手工焊接，因此首选的制作方式是使用 PCBA 服务或钢网+焊膏。

最后一点，如果您希望用树莓派5拍摄 RAW 视频，请查看 @schoolpost 的CinePi项目：

https://github.com/cinepi/cinepi-sdk
