piCo 2 项目

看到树莓派 Pico 2 发布的消息时，我激动不已，但当发现新款开发板竟然还在沿用Micro-USB接口时，我的热情瞬间消退了大半。当然，我立刻着手解决这个问题。

设计资料来源

尽管官方的在线文档和数据手册中都附有该开发板设计文件的链接，但截至 2024 年 8 月 14 日，这个链接已经无法访问了。（更多相关信息可参见这个问题反馈）

即便如此，我还是依据这款开发板的电路图和实物照片，完成了 Type-C 接口版 Pico 2 的初步设计。

• 电路图：Raspberry Pi Pico 2 Datasheet

• 印刷电路板正反面照片：Pico 2 PCB Photos

值得庆幸的是，此前我已经完成了多款 Pico 开发板的逆向工程工作，这次设计得以复用之前积累的大量素材和资源，整个过程可以说是得心应手。

设计流程

```KiCad 软件支持在电路板布线时导入参考图片（操作路径为：Place > Add Reference Image）。```

因此，我将上文提到的电路板扫描图按比例导入到项目中，并以此为参照进行布线。这意味着，我设计的电路板与原厂版本并非完全 1:1 复刻，但在缺乏官方设计文件的情况下，这已是目前能做到的最优方案了。下方展示的就是该布局的示例。

元件替代方案（重要）

目前来看，该电路板暂未达到量产条件。我尚无法确定电感 L2 具体对应的元件型号或封装规格，只明确它是一个耦合电感，尺寸约为 1.75×2.2 毫米。作为临时替代方案，我在设计中选用了 0602 封装的贴片电感，但请注意，这并非最优适配方案。与此前的设计一致，启动选择开关和 12MHz 晶体振荡器均可直接替换使用（尽管本次官方已明确标注了所使用的晶体振荡器型号，我依旧复用了前版设计中已有的相关物料）。

电路图 PDF 文件

电路图的 PDF 版本可点击 下载。

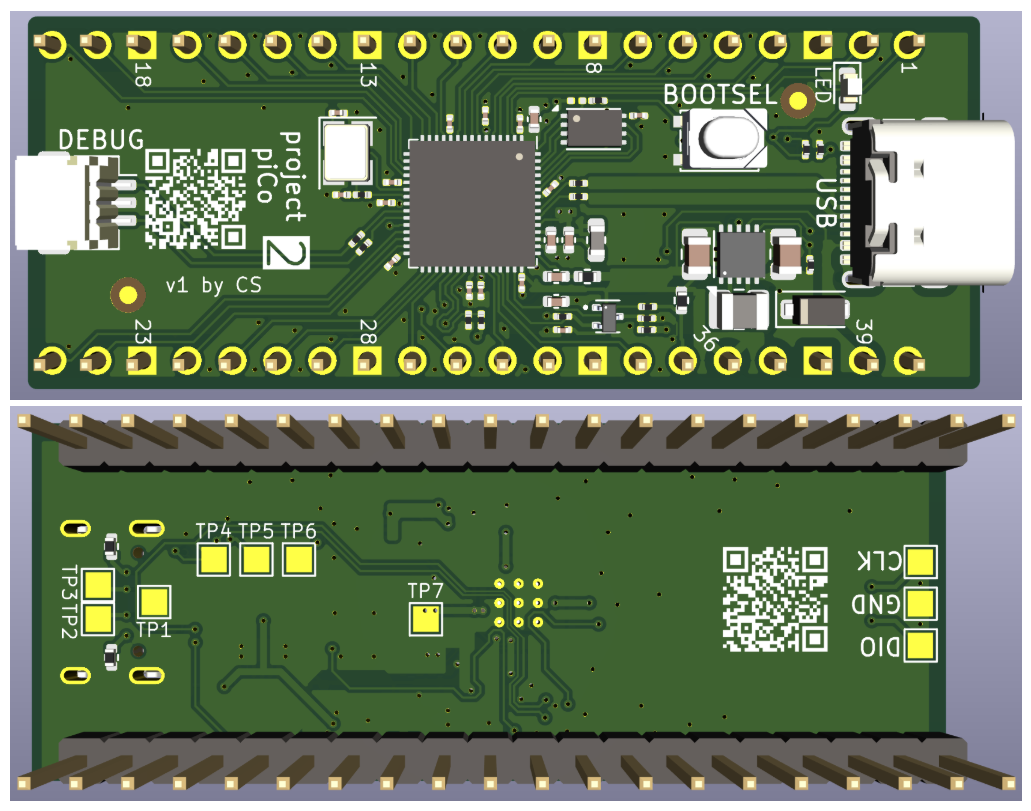

电路板实物图

受上述电感元件问题的影响，目前该电路板仅有 KiCad 软件生成的渲染图。若有任何人确定了这款电感的具体型号，烦请告知我，或直接通过提交合并请求的方式对设计进行修正。
