一、核心产品定位

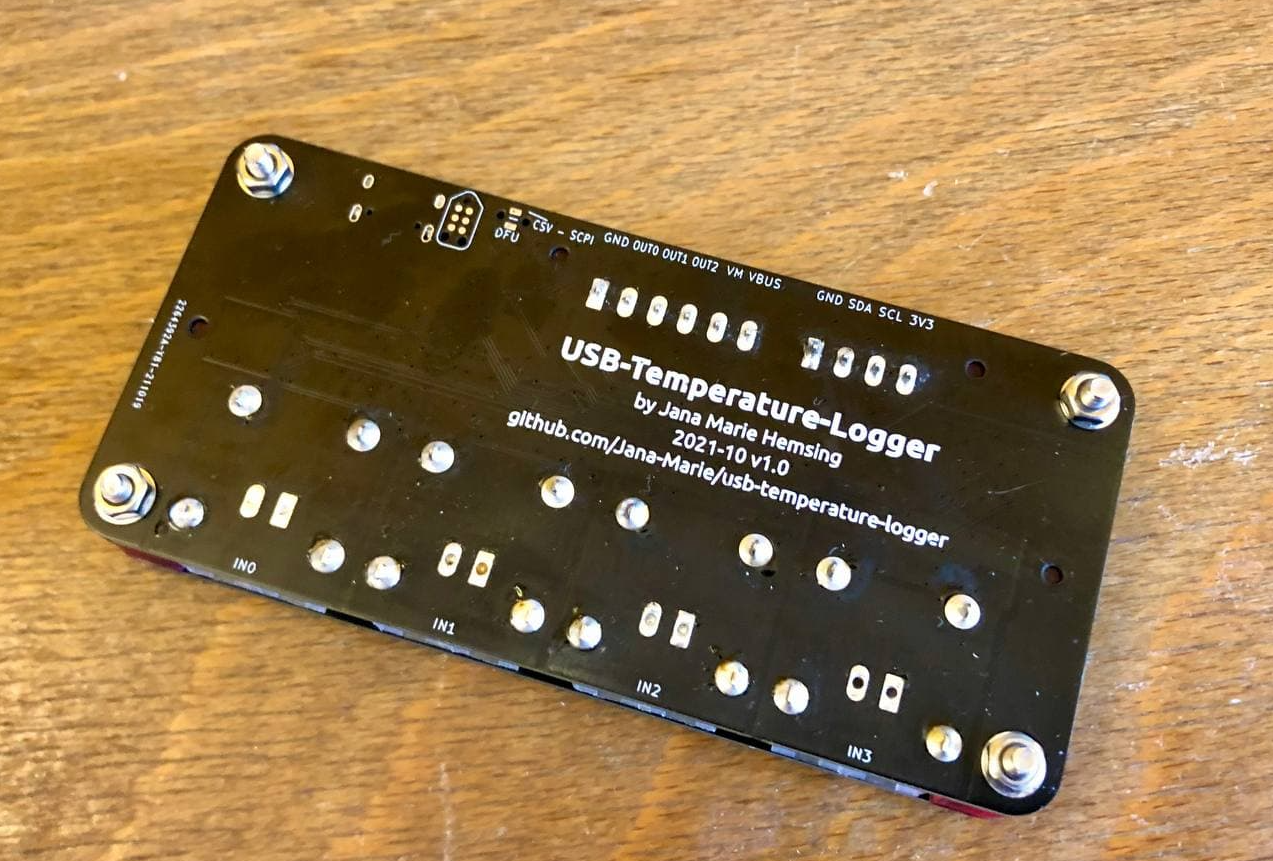

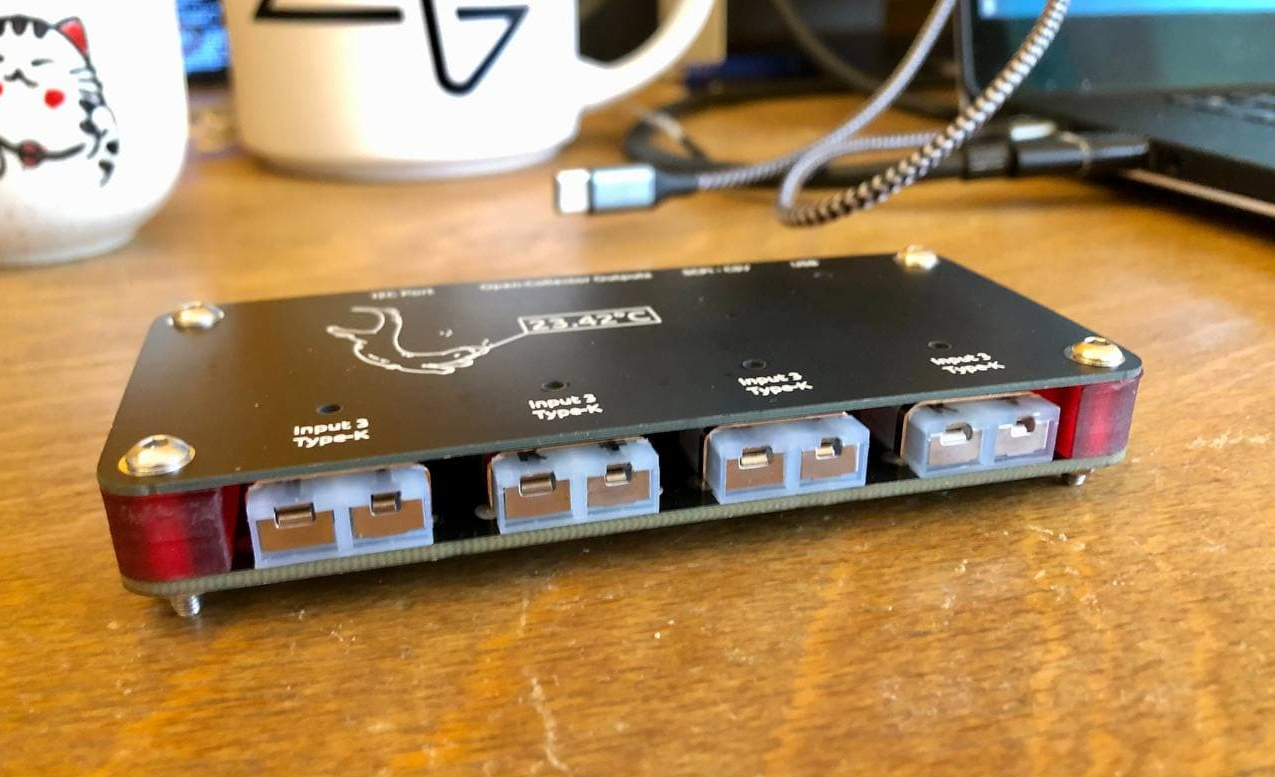

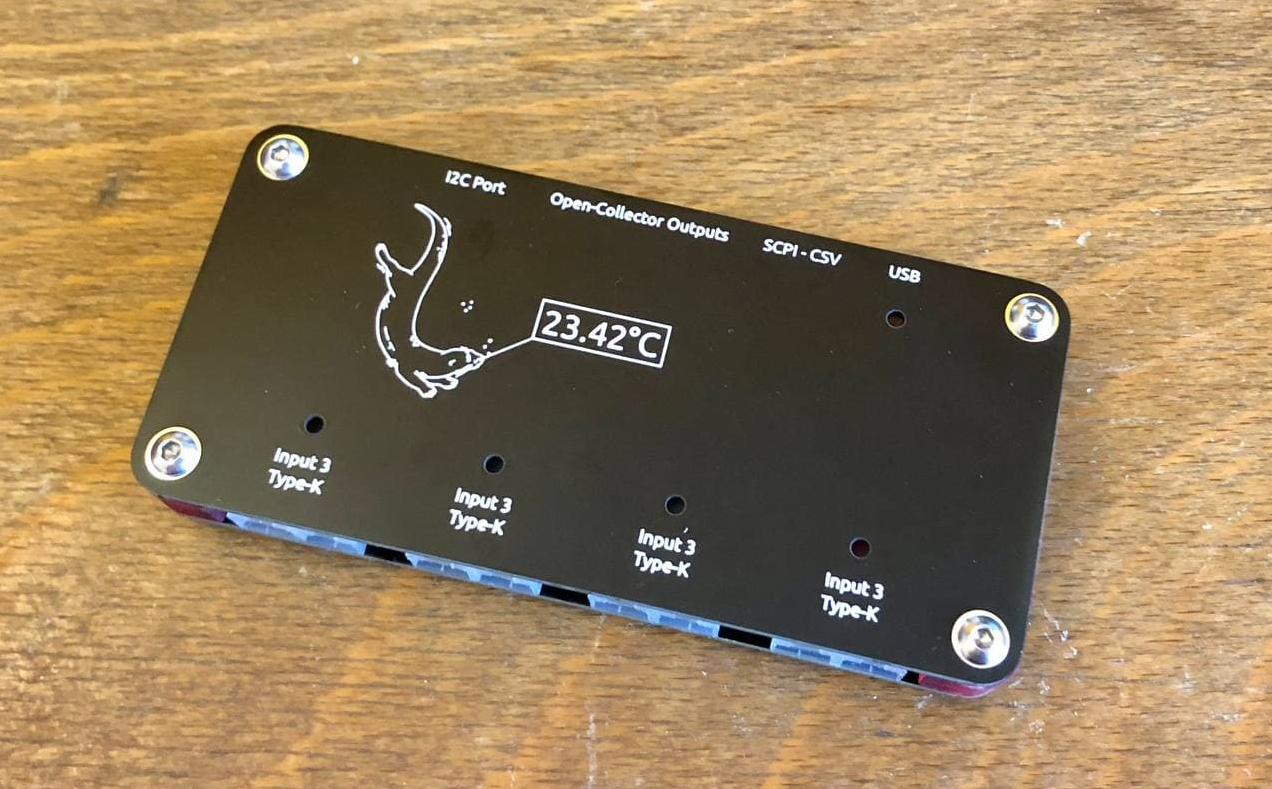

USB 多通道温度记录仪是一款基于 USB 接口供电与通信的开源硬件测温模块,支持最多 4 路测温通道,每路通道可灵活配置为 K 型热电偶或 NTC 热敏电阻测温模式,具备 CSV/TSV 直输、SCPI 指令交互两种数据输出模式,可通过设备 Type-C 接口旁的选择开关切换工作模式。该设备不仅能实现高速温度数据采集,还可通过 SCPI 协议控制 OC 桥 / H 桥输出,拓展为热学 IO 控制卡,适配半导体制冷片、加热元件等热学器件的联动测试,适用于实验室热学监测、多点位体温采集、工业小型热学实验等场景。


二、关键技术规格(Electrical Information)
项目 | 参数 |
|---|---|
供电方式 | USB 接口供电(Type-C) |
测温通道数 | 最大 4 路,单路独立配置 |
测温类型 | K 型热电偶(MAX31855KASA)、NTC 热敏电阻(电阻测量) |
数据输出速率 | 约 10 次 / 秒 |
通信协议 | USB-CDC、SCPI,数据格式支持 CSV/TSV |
主控平台 | STM32 系列单片机 |
硬件设计工具 | KiCad 6 |

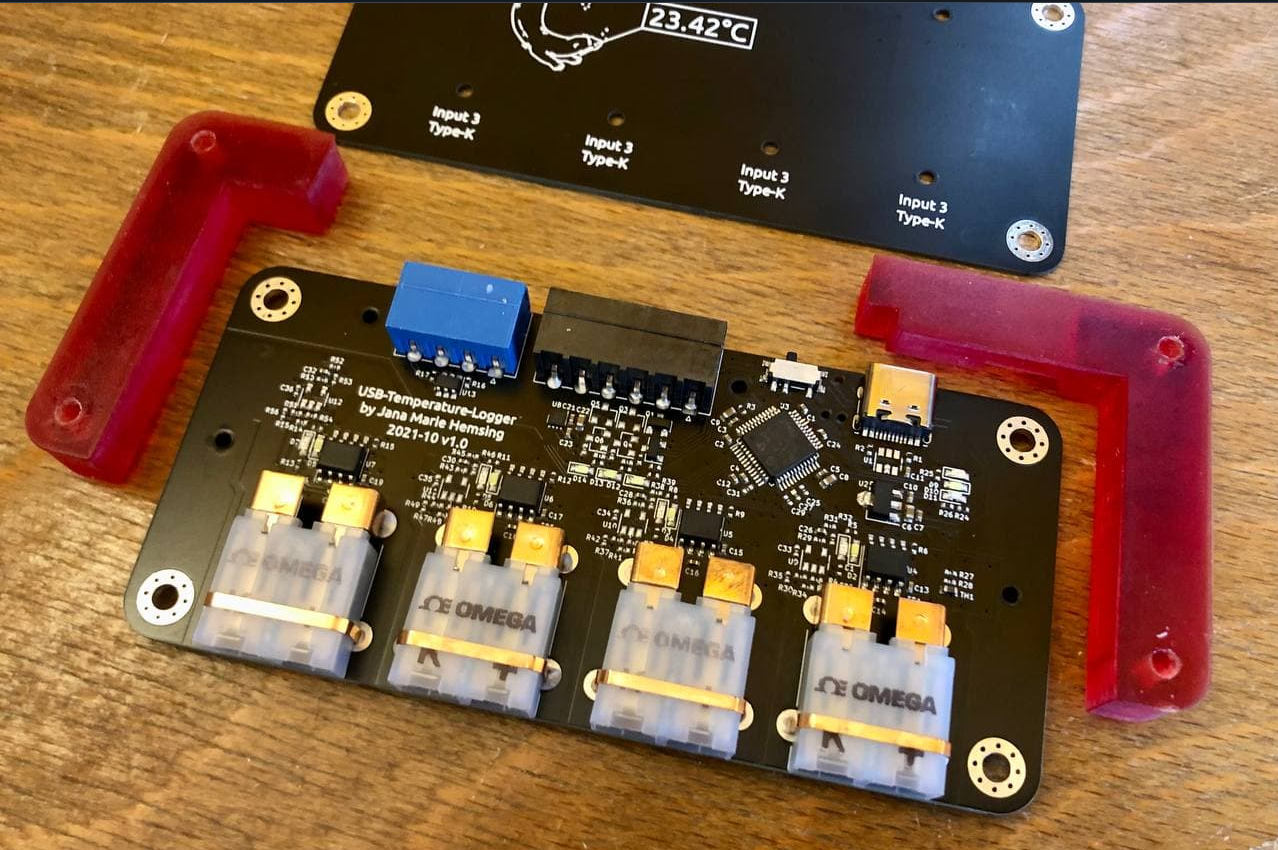

核心芯片 | 每通道 1 颗 MAX31855KASA(热电偶测温,可替换为其他型号适配不同热电偶) |
拓展功能 | OC 桥 / H 桥输出控制,支持热学器件联动 |
三、核心功能与状态指示
1. 核心特性
通道灵活配置:4 路测温通道均可独立选配热电偶或 NTC 测温方案,满足不同测温精度、量程需求;
双工作模式:CSV 模式直输标准化测温数据,兼顾机器与人工读取;SCPI 模式开启终端交互,适配实验室设备集成;
高速数据采集:全通道同步采集,输出速率可达 10 次 / 秒,满足动态测温需求;
热学 IO 拓展:通过 SCPI 协议控制桥路输出,实现测温与热学执行器件的联动控制;
开源硬件设计:提供完整的 KiCad 硬件设计文件、固件源码及 3D 结构文件,支持二次开发与硬件复刻;
NTC 精准放大:基于专用应用笔记设计 NTC 信号放大电路,将小范围 NTC 信号放大至 ADC 满量程,提升测温精度,适配体温采集等高精度场景。
2. 状态指示灯(颜色 + 工作状态)
设备搭载状态指示灯(固件已修复 LED 相关故障),通过灯光状态反馈设备工作情况,核心含义:
表格
颜色 | 状态 | 含义 |
|---|---|---|
绿色 | 常亮 | 设备上电正常,USB 通信连接成功 |
绿色 | 闪烁 | 数据采集中,正通过 USB 输出测温数据 |
黄色 | 常亮 | SCPI 模式已开启,进入终端交互状态 |
红色 | 常亮 / 闪烁 | 设备故障,测温通道或通信模块异常 |
四、核心操作指南
1. 工作模式切换
通过设备 Type-C 接口旁的机械选择开关完成模式切换,无需额外软件配置:
拨至CSV档:设备通过 USB-CDC 直接向控制台输出测温数据,默认推荐 TSV 格式,也可适配 CSV 格式,数据包含所有已连接通道的测温值;
拨至SCPI档:设备开启 USB SCPI 终端,支持通过 SCPI 指令实现测温控制、数据读取及 OC 桥 / H 桥输出的开关与调节。
2. 通道使用配置
测温通道的热电偶 / NTC 模式为硬件装配选项,需在硬件焊接阶段完成配置:
热电偶模式:每路通道焊接 MAX31855KASA 芯片,即可实现 K 型热电偶测温,替换为同系列其他型号芯片可适配其他类型热电偶;
NTC 模式:焊接 NTC 信号放大电路,接入 NTC 热敏电阻,实现电阻式温度测量,适配高精度小量程测温场景。
3. SCPI 模式核心操作
进入 SCPI 模式后,可通过终端发送指令实现两大核心功能:
测温控制:指令读取单路 / 全通道测温数据、设置采集频率;
IO 控制:指令控制 OC 桥 / H 桥输出,实现对外部半导体制冷片、加热元件等器件的通断与功率调节。

五、安装与连接要点
硬件装配:根据测温需求完成通道配置,热电偶 / NTC 模式暂为互斥装配选项,暂不支持单通道同时焊接两种测温电路;
USB 连接:通过 Type-C 数据线将设备与电脑 / 实验室主控设备连接,无需额外供电,建议使用屏蔽 USB 线,减少电磁干扰对测温精度的影响;
测温元件接线:K 型热电偶直接接对应通道引脚,NTC 热敏电阻接入放大电路引脚,接线建议做防短路处理,避免通道损坏;
拓展 IO 接线:OC 桥 / H 桥输出端连接外部热学器件时,需根据器件额定参数匹配,避免过流损坏设备;
开源硬件复刻:复刻硬件时需遵循 CERN-OHL-S v2 协议,保留项目源码位置标识,硬件文件可直接在 KiCad 6 中打开编辑。

六、固件开发(How to build the firmware)
项目提供完整的固件源码,支持基于 STM32 平台的二次开发与固件烧录,核心步骤:
搭建 STM32 嵌入式开发环境,导入项目
firmware文件夹下的源码;根据功能需求修改固件,如调整数据输出频率、新增 SCPI 指令、优化测温算法等;
编译固件源码,生成可烧录的二进制文件;
通过 STM32 专用烧录工具将固件烧录至设备主控芯片;
烧录完成后重启设备,设备将进入默认工作模式,可通过选择开关切换功能。
注意:SCPI 协议功能已在项目 SCPI 分支实现,因 STM32 闪存空间限制暂未合并至主分支,开发 SCPI 相关功能可直接拉取 SCPI 分支源码。
七、故障排查(Troubleshooting)
结合项目已修复的硬件 / 固件问题,针对常见故障给出核心解决方向:
无数据输出:检查 USB 连接是否正常、电脑是否识别 USB-CDC 设备;确认选择开关已拨至对应工作模式,排除模式切换失效问题;
测温数据异常 / 无测温值:检查测温元件接线是否松动、短路;确认通道硬件装配与测温模式匹配,避免热电偶 / NTC 电路混装;
LED 指示灯无状态反馈:排查 LED 焊接是否虚焊,重新烧录最新固件(已修复 LED 相关故障);
SCPI 模式无法交互:拉取项目 SCPI 分支固件重新烧录,检查 STM32 闪存空间是否充足,避免固件编译后超出存储容量;
拓展 IO 无输出:确认 SCPI 指令发送正确,检查外部热学器件接线是否正确,排除器件本身故障。
License
CERN Open Hardware License
