4 个ECU组成的微型 CAN 测试平台

RAMN(Resistant Automotive Miniature Network)是一个由 4 个电子控制单元组成的微型 CAN/CAN-FD 测试平台。

4 个ECU组成的微型 CAN 测试平台封面
jf_269329432026-02-02 18:15:59CC BY 3.0
296
Star

PCBA

设计文件

KiCad图标083e6447-e69c-4945-bef9-56c2b0abe02c.zip818.57KB

EDA查看器

复制嵌入代码

详细介绍

概览

RAMN(Resistant Automotive Miniature Network)是一个微型 CAN/CAN-FD 测试平台,由四个电子控制单元(ECU)组成,仅由印刷电路板构成。可以对这些 ECU 进行编程,以模拟与我们团队的另一个项目 PASTA(https://github.com/pasta-auto/PASTA1.0) 相同的网络流量。RAMN 通过 USB 供电,可识别为标准 CAN 适配器(slcan 或原生 socketCAN)。它可以与自动驾驶模拟器 CARLA(https://github.com/carla-simulator/carla)进行闭环连接。虚拟车辆发生的情况会对物理 CAN/CAN-FD 总线产生影响,反之亦然。RAMN 可通过多种可堆叠扩展进行扩展,包括外部 quadSPI 存储器和可信平台模块(TPM)。

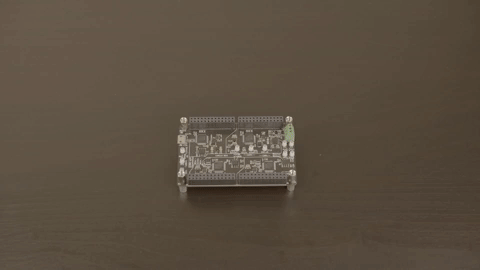

RAMN 是一个信用卡大小的 ECU 测试平台,用于安全地学习和研究汽车系统。

RAMN 是一组 PCB(印刷电路板),可共同用于模拟 ECU(电子控制单元)的 CAN-FD 网络。

主要功能

ECU 网络仿真

RAMN 模拟由 4 个 ECU(电子控制单元)组成的 CAN-FD 网络。默认情况下,网络流量规格与 PASTA 相同。

交互

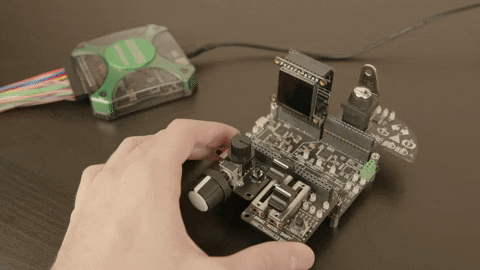

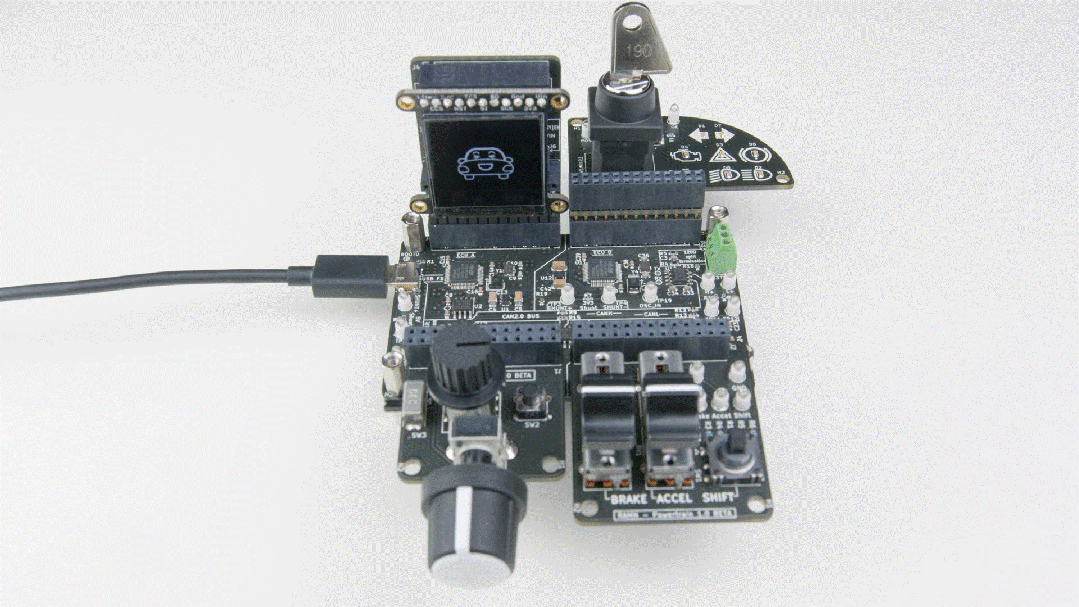

RAMN 可通过使用 Arduino 样式针座的电路板进行扩展。您可以添加传感器和致动器,并与 ECU 进行物理交互。

即插即用

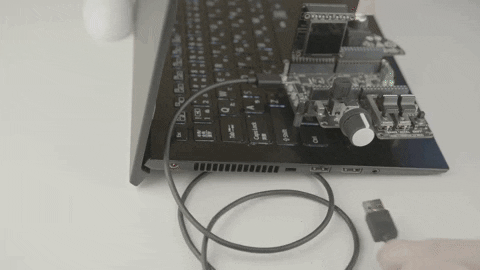

RAMN 通过 USB 实现 slcan 协议。它被视为标准的 CAN 至 USB 适配器。无需购买和连接其他工具,只需将 RAMN 插入 USB 端口即可开始使用。

可扩展性

您可以堆叠扩展板来添加新功能,如可信平台模块(TPM)、外部存储器和 JTAG 调试器。

模拟驾驶

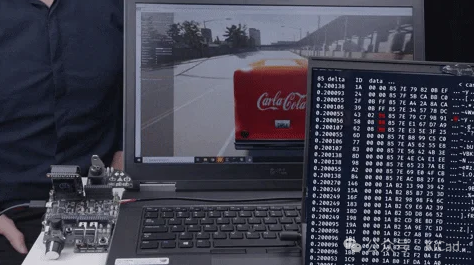

RAMN 可与开源自动驾驶模拟器 CARLA 进行闭环连接。来自虚拟世界的值,如车速和油门控制,在 CAN-FD 总线和 ECU 内部以物理形式存在。您可以自己驾驶汽车,也可以让自动驾驶算法来完成这项工作。

可编程

使用微控制器的内置硬件引导加载器,可通过 USB 对所有四个 ECU 重新编程:无需 JTAG 编程器。

Layout 简洁

RAMN 仅包括按高公差设计的印刷电路板。印刷电路板只有两层,同一面有 SMD 元件。所有元件均可手工焊接,这使得电子初学者也能使用 RAMN。

使用开源工具制作

所有 PCB 均使用开源 CAD 工具 KiCad 设计。微控制器的固件基于开源 RTOS freeRTOS 和开源库 STM32 HAL。

使用示例

我们将 RAMN 开放源代码,希望能促进汽车系统的教育和研究。RAMN 可用于:

  • 提供电子和汽车系统培训。

  • 开发和评估汽车技术时。

  • 用于研究,尤其是在温度和制造公差非常重要的情况下。

  • 用于需要硬件的 CTF 和 Bug 赏金计划。

教育

RAMN 尝试采用尽可能多的流行技术,而不仅仅是 CAN-FD。扩展板具有用于观察重要信号的夹式探头,可用于研究模拟电路、SPI、I2C、UART 等。

科研

RAMN 只有信用卡大小。它价格低廉,非常适合需要许多电路板的情况,例如评估制造公差对技术的影响,或将测试平台置于可能会损坏它的条件下。真正的 ECU 与流行的开发板不同,因为它们的设计可以抵御恶劣的工作环境。RAMN 主要由汽车级元件制成,可在零下 40 至 150 摄氏度的环境中工作。微控制器虽然不是汽车级,但工作温度可达 -40 至 125 摄氏度。RAMN 试图在开源、成本和真实 ECU 网络保真度之间保持平衡。扩展板不是汽车级的。CAN-FD 总线末端的接线端子可让您添加其他节点。它可用于开发和评估 ECU。但有一个限制:CAN-FD 总线是端接的,因此不能连接到真正的汽车上。

硬件设计

概览

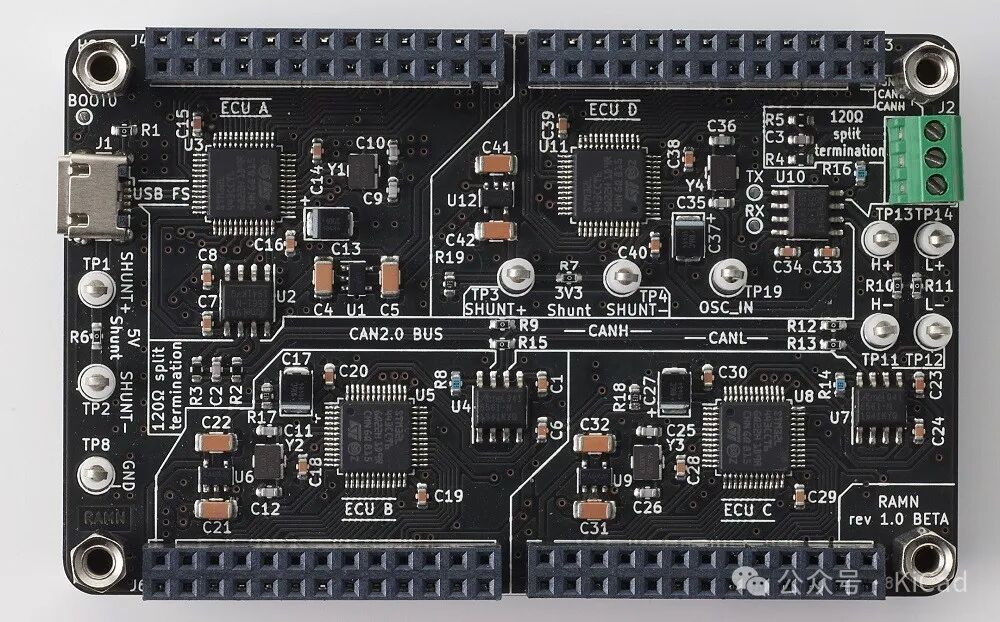

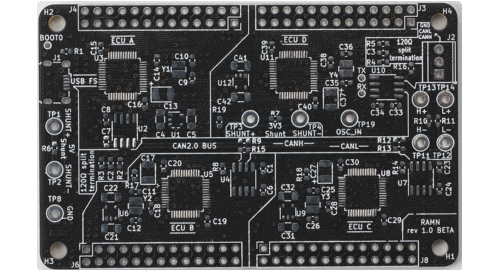

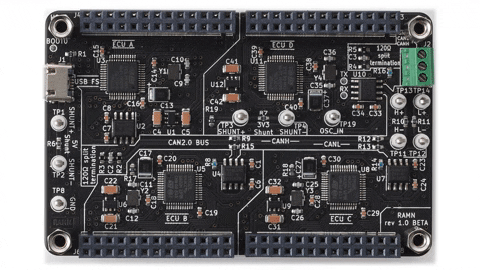

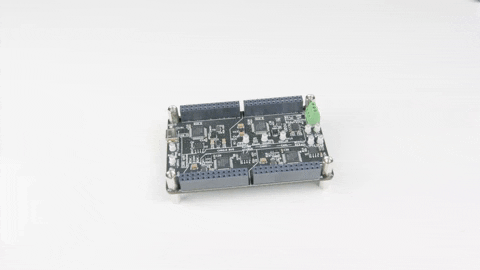

RAMN 的主板是一块信用卡大小的 PCB 板,上面有 4 个 ECU、一条 CAN FD 总线和一个 USB 端口。

RAMN 的主板可通过扩展板进行扩展,以增加传感器和致动器等功能。

ECU(电子控制单元)

RAMN 上有 4 个 ECU(ECU A、ECU B、ECU C 和 ECU D),它们都采用共同的设计:

  • 一个独立电源

  • 一个微控制器

  • 一个 CAN FD 收发器

  • 一个扩展端口

ECU A 还有一个 USB 接口。USB 端口是整个电路板的主 5V 电源,也是对所有 ECU 重新编程的工具。ECU A 有 6 个 GPIO 用于控制:

  • ECU B、ECU C 和 ECU D 的电源

  • ECU B、ECU C 和 ECU D 的启动模式(BOOT0 引脚)

ECU D 有一个额外的分流电阻和夹式探头,便于测量。

CAN FD 总线

RAMN 具有连接 4 个 ECU 的 CAN FD 总线,两端均采用 120 欧姆分离式终端。

CAN FD 总线还具有分流电阻和夹式探头,便于测量。

可以通过接线板从外部访问 CAN FD 总线。

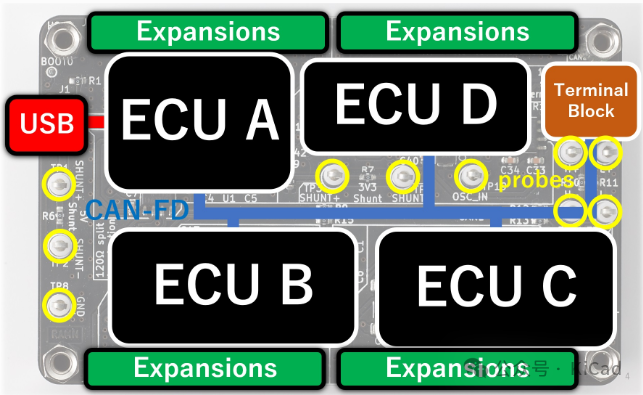

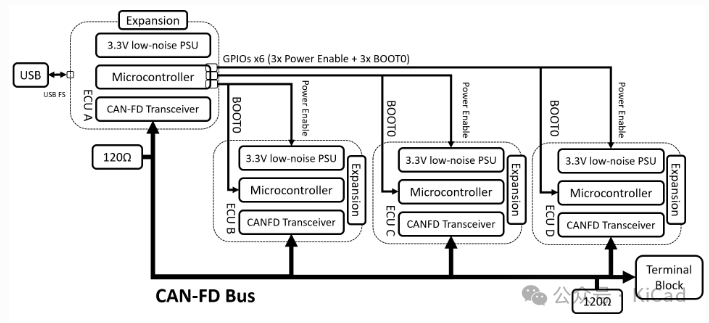

框图

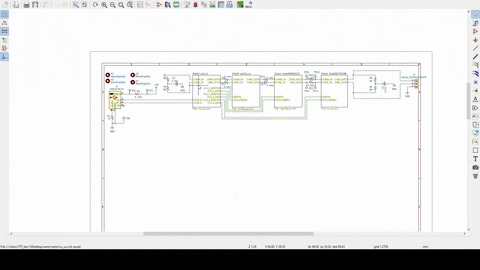

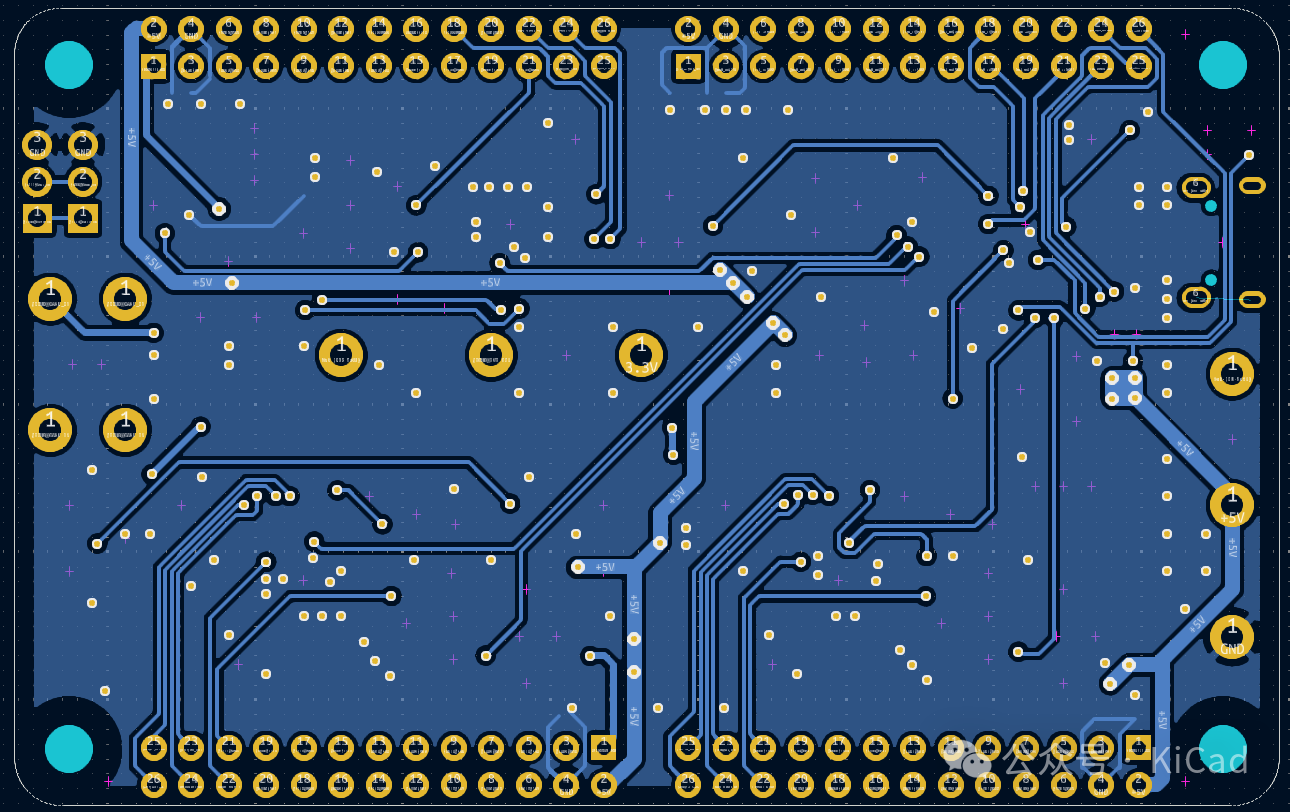

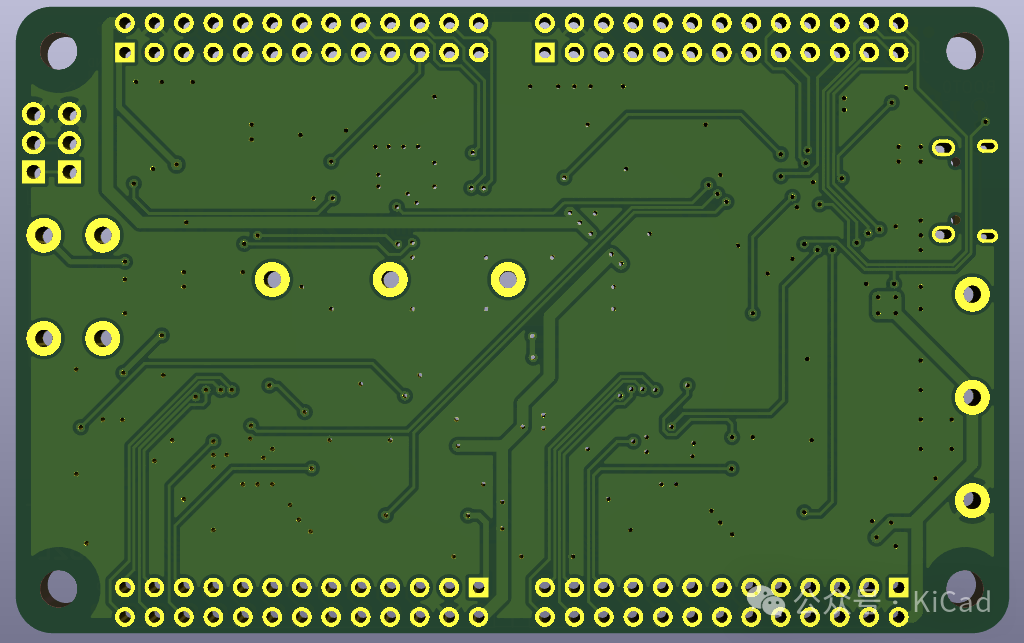

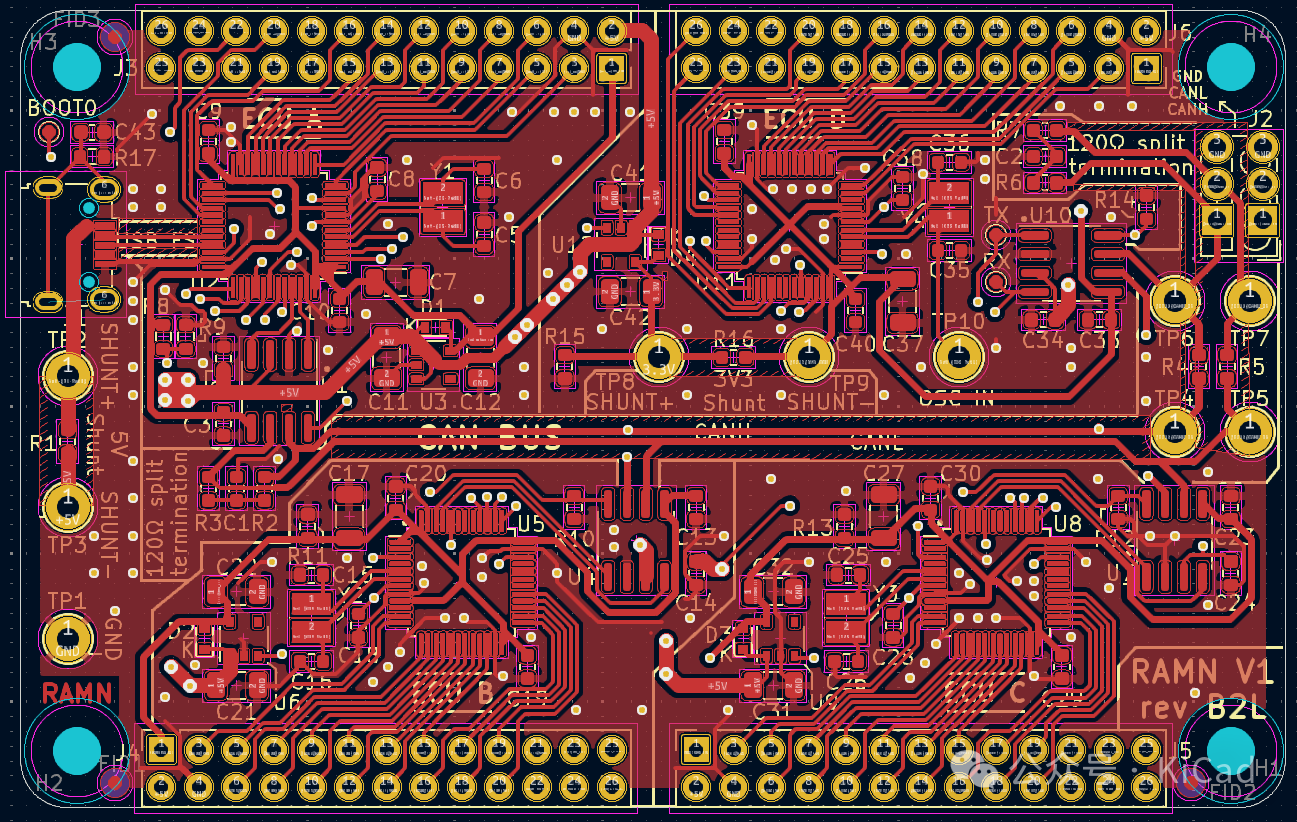

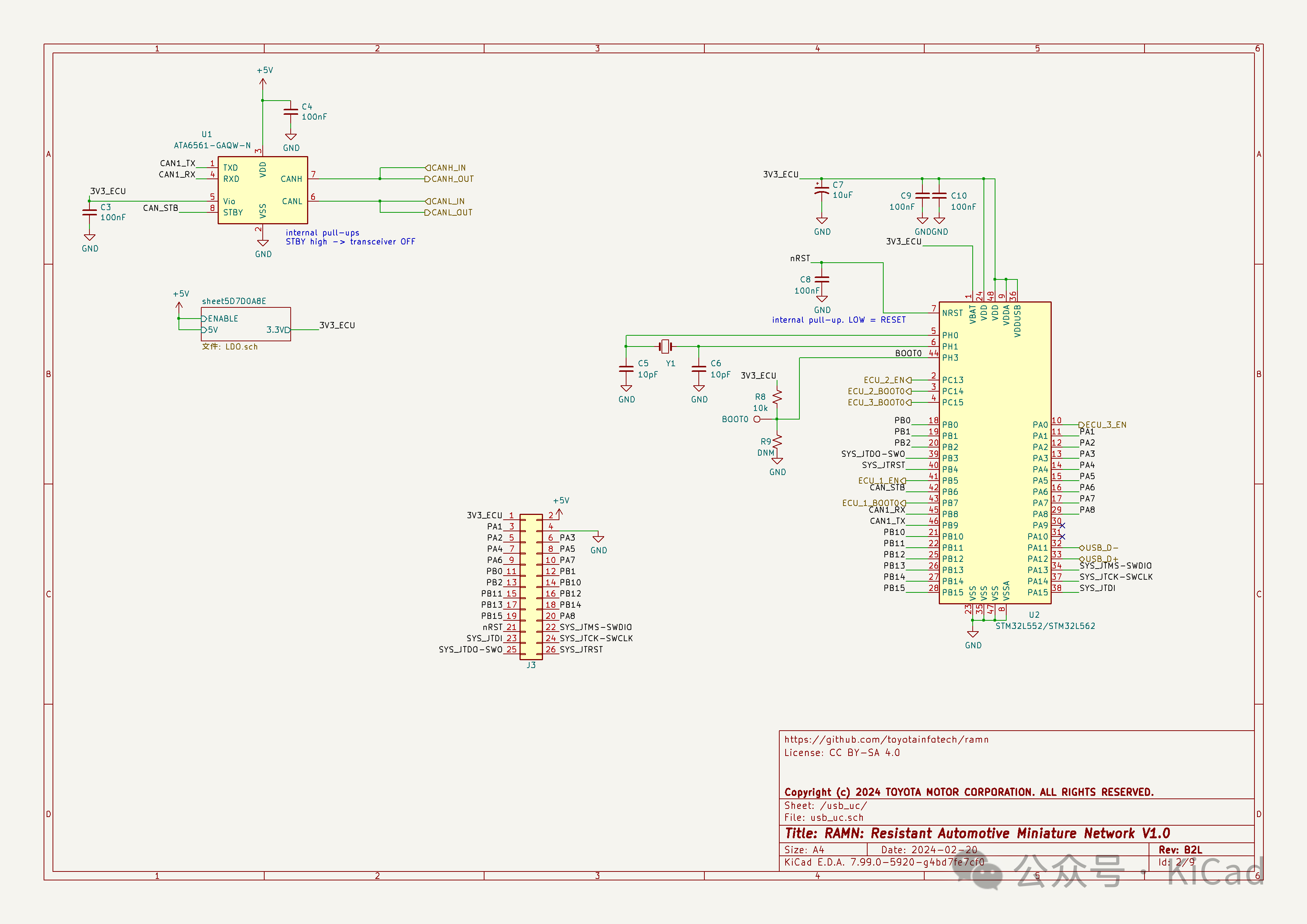

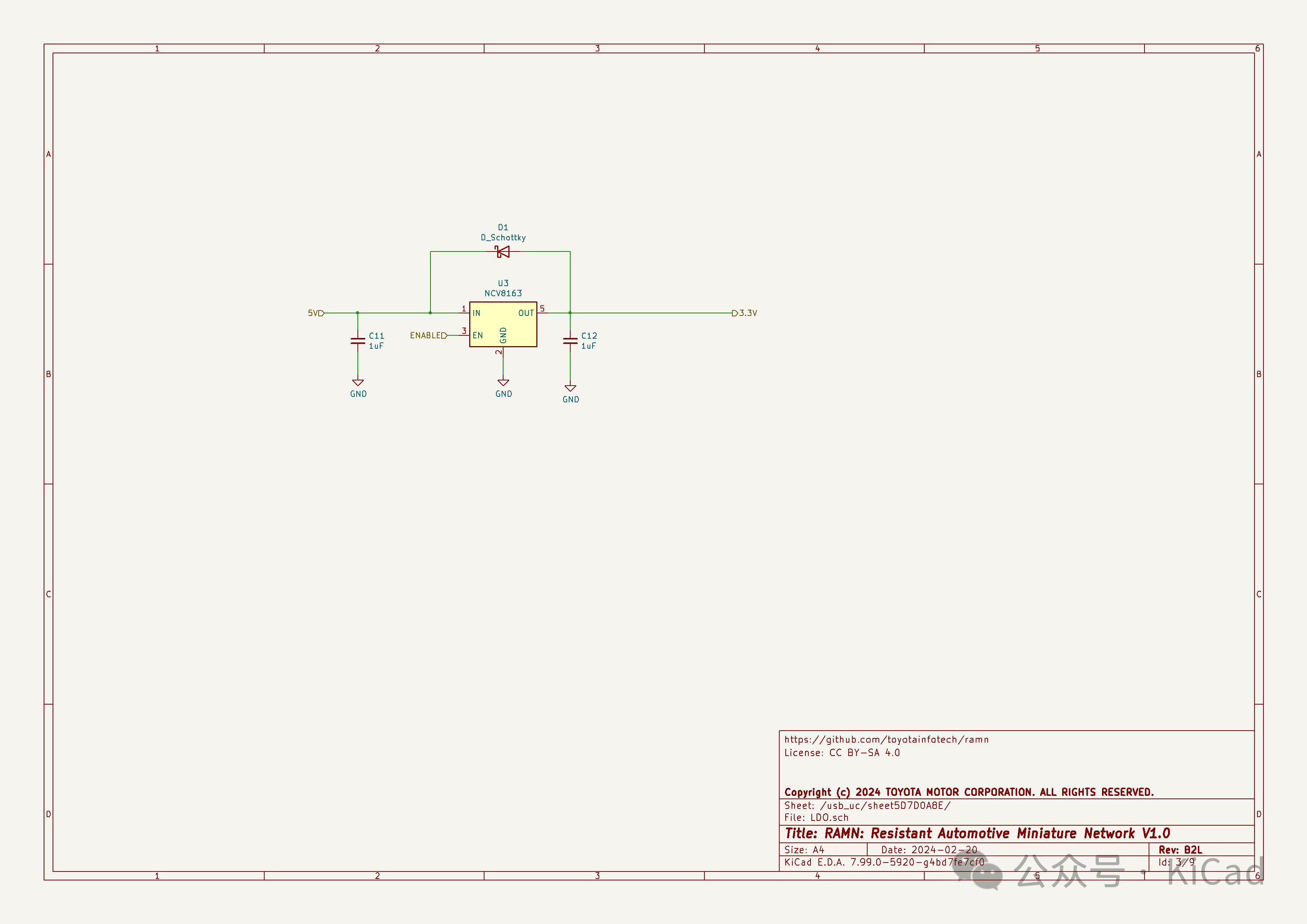

原理图 & PCB

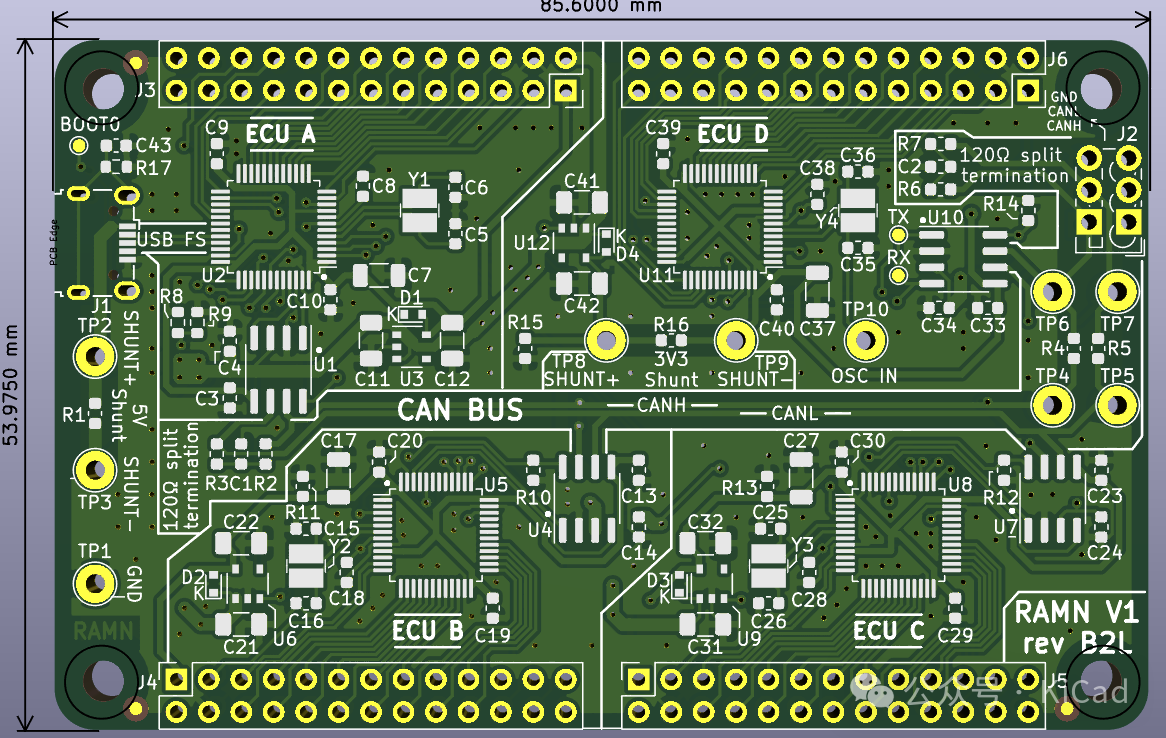

RAMN 主板

License

CC BY-SA 4.0

仓库 & 下载

可以在Github中获取开源仓库:

https://github.com/ToyotaInfoTech/RAMN
